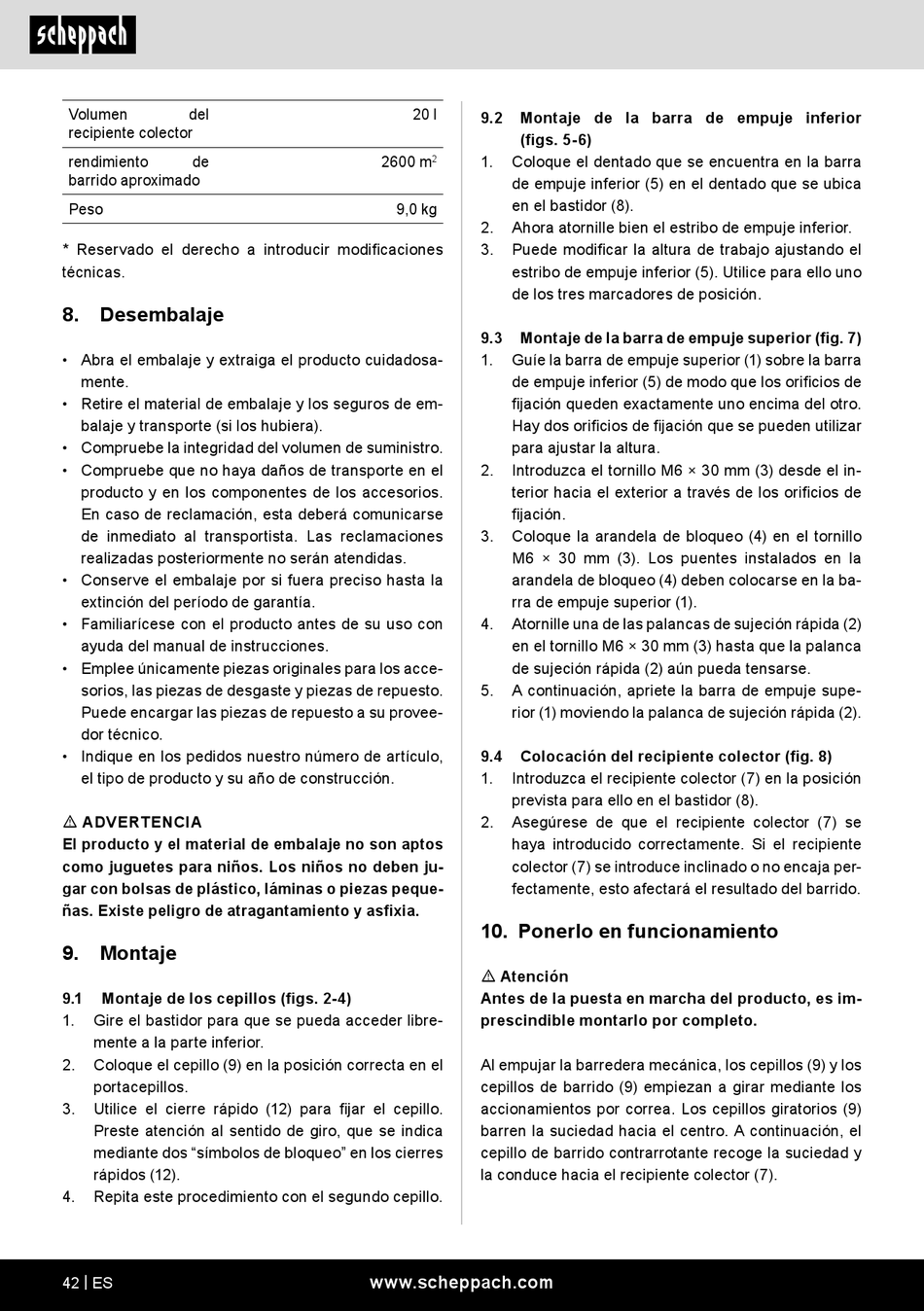

Scheppach S800 Originalbetriebsanleitung Seite 42

Volumen del
recipiente colector
rendimiento de
barrido aproximado
Peso
* Reservado el derecho a introducir modificaciones
técnicas.
8. Desembalaje
• Abra el embalaje y extraiga el producto cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
producto y en los componentes de los accesorios.
En caso de reclamación, esta deberá comunicarse
de inmediato al transportista. Las reclamaciones
realizadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artículo,
el tipo de producto y su año de construcción.
m ADVERTENCIA
El producto y el material de embalaje no son aptos
como juguetes para niños. Los niños no deben ju-
gar con bolsas de plástico, láminas o piezas peque-
ñas. Existe peligro de atragantamiento y asfixia.
9. Montaje
9.1 Montaje de los cepillos (figs. 2-4)
1. Gire el bastidor para que se pueda acceder libre-
mente a la parte inferior.
2. Coloque el cepillo (9) en la posición correcta en el
portacepillos.
3. Utilice el cierre rápido (12) para fijar el cepillo.
Preste atención al sentido de giro, que se indica
mediante dos "símbolos de bloqueo" en los cierres
rápidos (12).
4. Repita este procedimiento con el segundo cepillo.
42 | ES
20 l
9.2 Montaje de la barra de empuje inferior
(figs. 5-6)
2600 m 1. Coloque el dentado que se encuentra en la barra
2
de empuje inferior (5) en el dentado que se ubica
en el bastidor (8).
9,0 kg
2. Ahora atornille bien el estribo de empuje inferior.
3. Puede modificar la altura de trabajo ajustando el
estribo de empuje inferior (5). Utilice para ello uno
de los tres marcadores de posición.
9.3 Montaje de la barra de empuje superior (fig. 7)
1. Guíe la barra de empuje superior (1) sobre la barra
de empuje inferior (5) de modo que los orificios de
fijación queden exactamente uno encima del otro.
Hay dos orificios de fijación que se pueden utilizar
para ajustar la altura.
2. Introduzca el tornillo M6 × 30 mm (3) desde el in-
terior hacia el exterior a través de los orificios de
fijación.
3. Coloque la arandela de bloqueo (4) en el tornillo
M6 × 30 mm (3). Los puentes instalados en la
arandela de bloqueo (4) deben colocarse en la ba-
rra de empuje superior (1).
4. Atornille una de las palancas de sujeción rápida (2)
en el tornillo M6 × 30 mm (3) hasta que la palanca
de sujeción rápida (2) aún pueda tensarse.
5. A continuación, apriete la barra de empuje supe-
rior (1) moviendo la palanca de sujeción rápida (2).
9.4 Colocación del recipiente colector (fig. 8)
1. Introduzca el recipiente colector (7) en la posición
prevista para ello en el bastidor (8).
2. Asegúrese de que el recipiente colector (7) se
haya introducido correctamente. Si el recipiente
colector (7) se introduce inclinado o no encaja per-
fectamente, esto afectará el resultado del barrido.
10. Ponerlo en funcionamiento
m Atención
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
Al empujar la barredera mecánica, los cepillos (9) y los
cepillos de barrido (9) empiezan a girar mediante los
accionamientos por correa. Los cepillos giratorios (9)
barren la suciedad hacia el centro. A continuación, el
cepillo de barrido contrarrotante recoge la suciedad y
la conduce hacia el recipiente colector (7).
