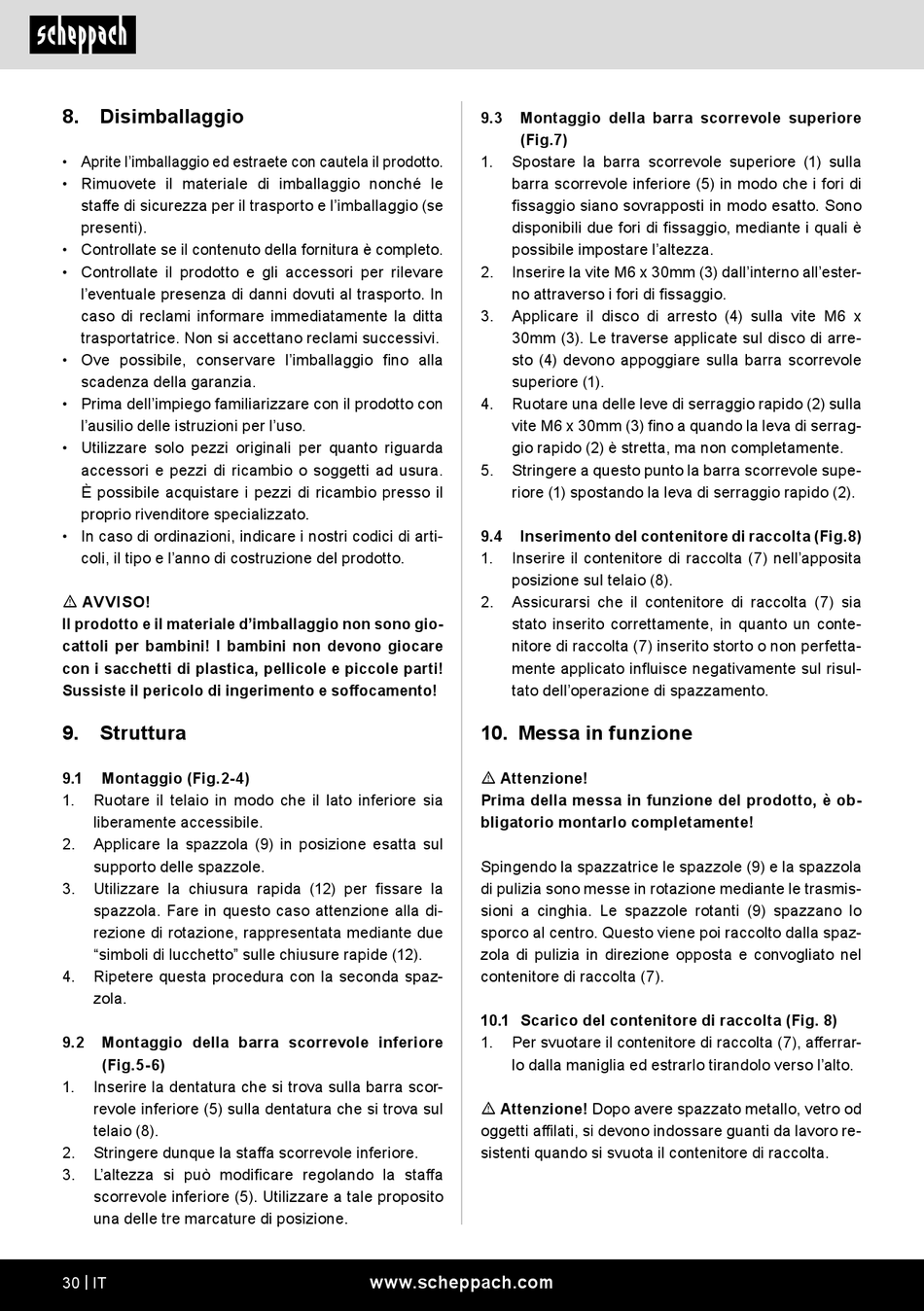

8. Disimballaggio
• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovete il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio (se
presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllate il prodotto e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con
l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione del prodotto.
m AVVISO!
Il prodotto e il materiale d'imballaggio non sono gio-
cattoli per bambini! I bambini non devono giocare
con i sacchetti di plastica, pellicole e piccole parti!
Sussiste il pericolo di ingerimento e soffocamento!
9. Struttura
9.1 Montaggio (Fig.2-4)
1. Ruotare il telaio in modo che il lato inferiore sia
liberamente accessibile.
2. Applicare la spazzola (9) in posizione esatta sul
supporto delle spazzole.
3. Utilizzare la chiusura rapida (12) per fissare la
spazzola. Fare in questo caso attenzione alla di-
rezione di rotazione, rappresentata mediante due
"simboli di lucchetto" sulle chiusure rapide (12).
4. Ripetere questa procedura con la seconda spaz-
zola.
9.2 Montaggio della barra scorrevole inferiore
(Fig.5-6)
1. Inserire la dentatura che si trova sulla barra scor-
revole inferiore (5) sulla dentatura che si trova sul
telaio (8).
2. Stringere dunque la staffa scorrevole inferiore.
3. L'altezza si può modificare regolando la staffa
scorrevole inferiore (5). Utilizzare a tale proposito
una delle tre marcature di posizione.
30 | IT
9.3 Montaggio della barra scorrevole superiore
(Fig.7)
1. Spostare la barra scorrevole superiore (1) sulla
barra scorrevole inferiore (5) in modo che i fori di
fissaggio siano sovrapposti in modo esatto. Sono
disponibili due fori di fissaggio, mediante i quali è
possibile impostare l'altezza.
2. Inserire la vite M6 x 30mm (3) dall'interno all'ester-
no attraverso i fori di fissaggio.
3. Applicare il disco di arresto (4) sulla vite M6 x
30mm (3). Le traverse applicate sul disco di arre-
sto (4) devono appoggiare sulla barra scorrevole
superiore (1).
4. Ruotare una delle leve di serraggio rapido (2) sulla
vite M6 x 30mm (3) fino a quando la leva di serrag-
gio rapido (2) è stretta, ma non completamente.
5. Stringere a questo punto la barra scorrevole supe-
riore (1) spostando la leva di serraggio rapido (2).
9.4 Inserimento del contenitore di raccolta (Fig.8)
1. Inserire il contenitore di raccolta (7) nell'apposita
posizione sul telaio (8).
2. Assicurarsi che il contenitore di raccolta (7) sia
stato inserito correttamente, in quanto un conte-
nitore di raccolta (7) inserito storto o non perfetta-
mente applicato influisce negativamente sul risul-
tato dell'operazione di spazzamento.
10. Messa in funzione
m Attenzione!
Prima della messa in funzione del prodotto, è ob-
bligatorio montarlo completamente!
Spingendo la spazzatrice le spazzole (9) e la spazzola
di pulizia sono messe in rotazione mediante le trasmis-
sioni a cinghia. Le spazzole rotanti (9) spazzano lo
sporco al centro. Questo viene poi raccolto dalla spaz-
zola di pulizia in direzione opposta e convogliato nel
contenitore di raccolta (7).
10.1 Scarico del contenitore di raccolta (Fig. 8)
1. Per svuotare il contenitore di raccolta (7), afferrar-
lo dalla maniglia ed estrarlo tirandolo verso l'alto.
m Attenzione! Dopo avere spazzato metallo, vetro od
oggetti affilati, si devono indossare guanti da lavoro re-
sistenti quando si svuota il contenitore di raccolta.
