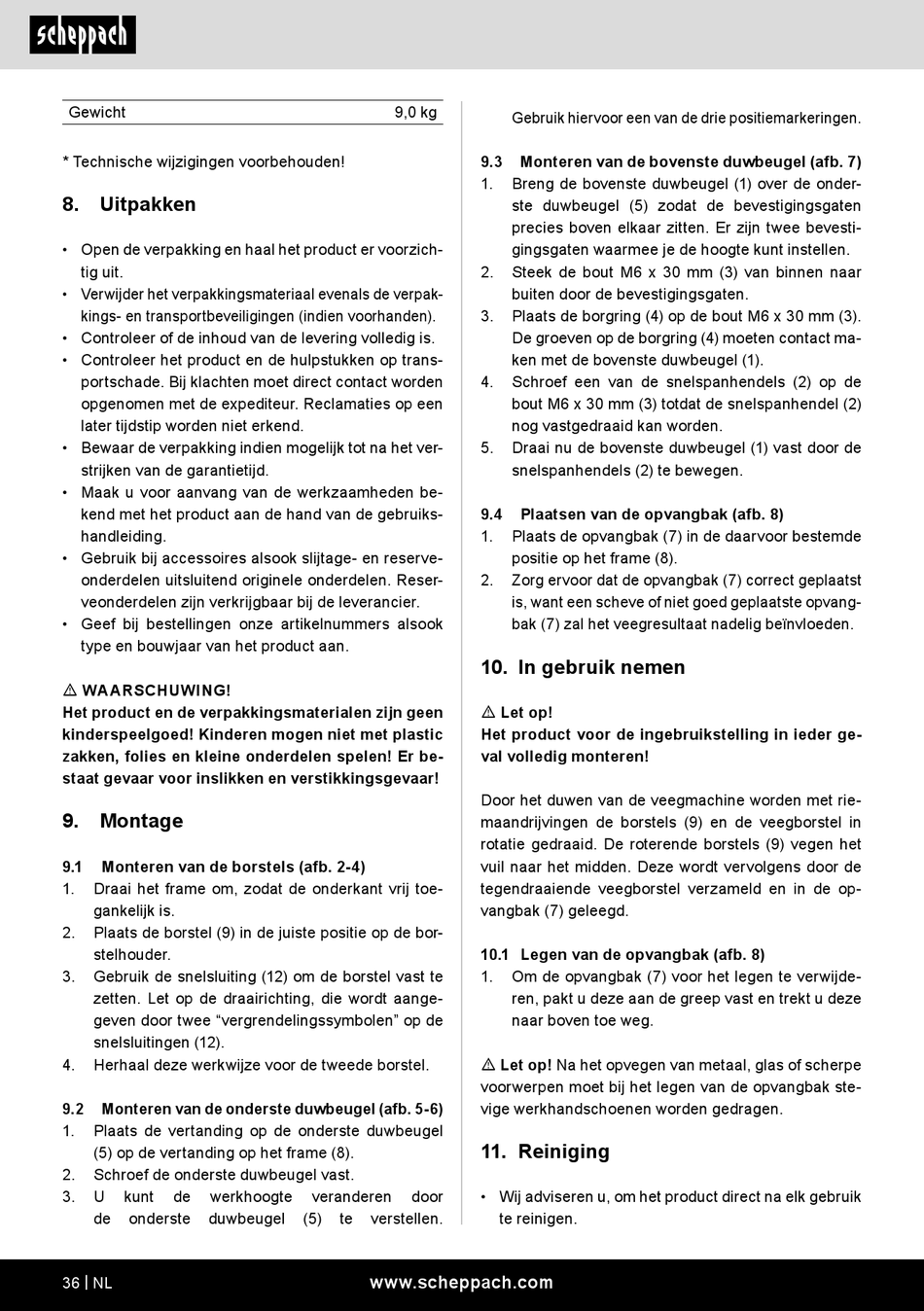

Scheppach S800 Originalbetriebsanleitung Seite 36

Gewicht
* Technische wijzigingen voorbehouden!
8. Uitpakken
• Open de verpakking en haal het product er voorzich-
tig uit.
• Verwijder het verpakkingsmateriaal evenals de verpak-
kings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur. Reclamaties op een
later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het product aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het product aan.
m WAARSCHUWING!
Het product en de verpakkingsmaterialen zijn geen
kinderspeelgoed! Kinderen mogen niet met plastic
zakken, folies en kleine onderdelen spelen! Er be-
staat gevaar voor inslikken en verstikkingsgevaar!
9. Montage
9.1 Monteren van de borstels (afb. 2-4)
1. Draai het frame om, zodat de onderkant vrij toe-
gankelijk is.
2. Plaats de borstel (9) in de juiste positie op de bor-
stelhouder.
3. Gebruik de snelsluiting (12) om de borstel vast te
zetten. Let op de draairichting, die wordt aange-
geven door twee "vergrendelingssymbolen" op de
snelsluitingen (12).
4. Herhaal deze werkwijze voor de tweede borstel.
9.2 Monteren van de onderste duwbeugel (afb. 5-6)
1. Plaats de vertanding op de onderste duwbeugel
(5) op de vertanding op het frame (8).
2. Schroef de onderste duwbeugel vast.
3. U kunt de werkhoogte
de onderste duwbeugel
36 | NL
9,0 kg
veranderen door
(5) te verstellen.
www.scheppach.com
Gebruik hiervoor een van de drie positiemarkeringen.
9.3 Monteren van de bovenste duwbeugel (afb. 7)
1. Breng de bovenste duwbeugel (1) over de onder-
ste duwbeugel (5) zodat de bevestigingsgaten
precies boven elkaar zitten. Er zijn twee bevesti-
gingsgaten waarmee je de hoogte kunt instellen.
2. Steek de bout M6 x 30 mm (3) van binnen naar
buiten door de bevestigingsgaten.
3. Plaats de borgring (4) op de bout M6 x 30 mm (3).
De groeven op de borgring (4) moeten contact ma-
ken met de bovenste duwbeugel (1).
4. Schroef een van de snelspanhendels (2) op de
bout M6 x 30 mm (3) totdat de snelspanhendel (2)
nog vastgedraaid kan worden.
5. Draai nu de bovenste duwbeugel (1) vast door de
snelspanhendels (2) te bewegen.
9.4 Plaatsen van de opvangbak (afb. 8)
1. Plaats de opvangbak (7) in de daarvoor bestemde
positie op het frame (8).
2. Zorg ervoor dat de opvangbak (7) correct geplaatst
is, want een scheve of niet goed geplaatste opvang-
bak (7) zal het veegresultaat nadelig beïnvloeden.
10. In gebruik nemen
m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
Door het duwen van de veegmachine worden met rie-
maandrijvingen de borstels (9) en de veegborstel in
rotatie gedraaid. De roterende borstels (9) vegen het
vuil naar het midden. Deze wordt vervolgens door de
tegendraaiende veegborstel verzameld en in de op-
vangbak (7) geleegd.
10.1 Legen van de opvangbak (afb. 8)
1. Om de opvangbak (7) voor het legen te verwijde-
ren, pakt u deze aan de greep vast en trekt u deze
naar boven toe weg.
m Let op! Na het opvegen van metaal, glas of scherpe
voorwerpen moet bij het legen van de opvangbak ste-
vige werkhandschoenen worden gedragen.
11. Reiniging
• Wij adviseren u, om het product direct na elk gebruik
te reinigen.
