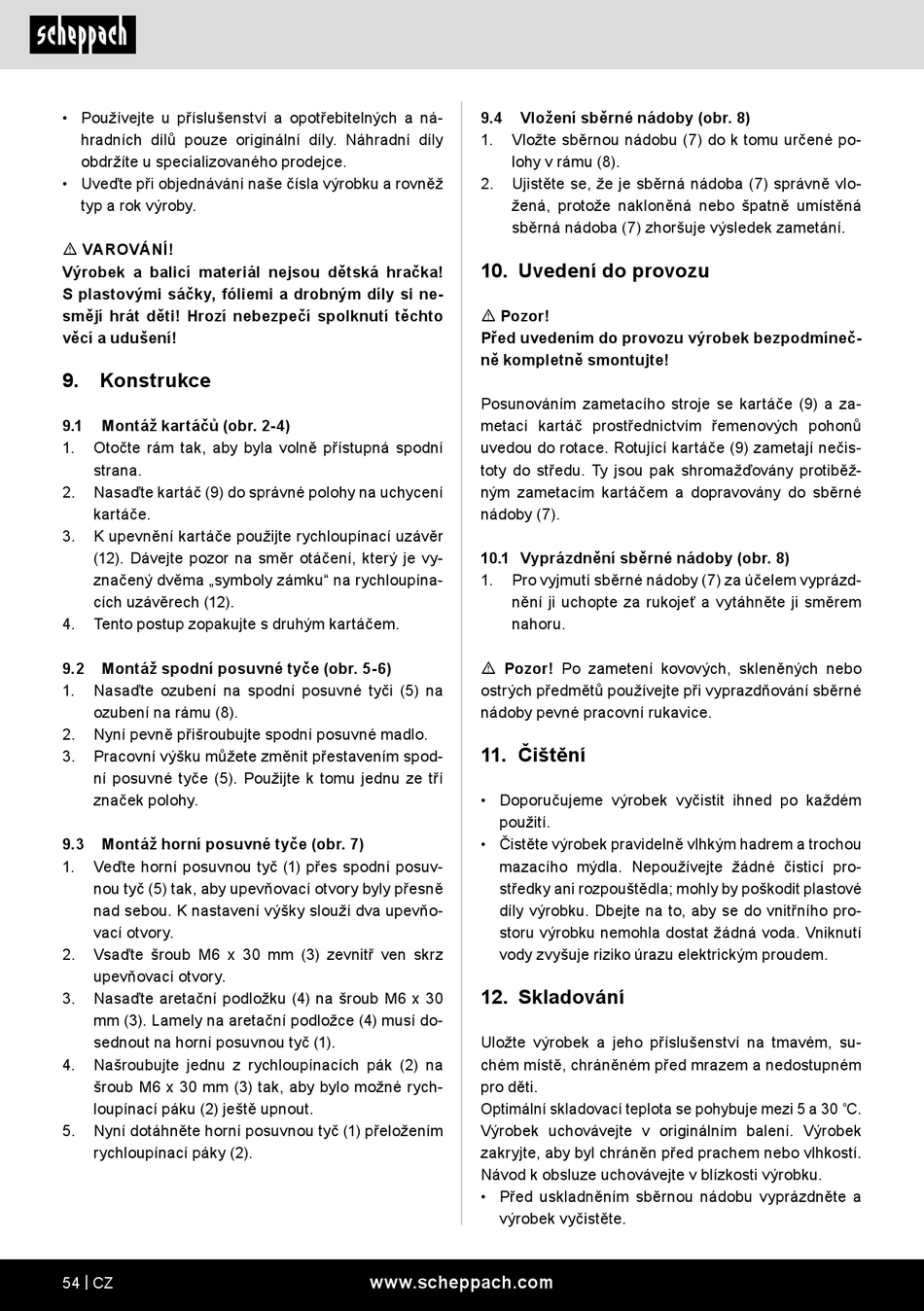

• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby.
m VAROVÁNÍ!
Výrobek a balicí materiál nejsou dětská hračka!
S plastovými sáčky, fóliemi a drobným díly si ne-
smějí hrát děti! Hrozí nebezpečí spolknutí těchto
věcí a udušení!
9.
Konstrukce
9.1
Montáž kartáčů (obr. 2-4)
1.
Otočte rám tak, aby byla volně přístupná spodní
strana.
2.
Nasaďte kartáč (9) do správné polohy na uchycení
kartáče.
3.
K upevnění kartáče použijte rychloupínací uzávěr
(12). Dávejte pozor na směr otáčení, který je vy-
značený dvěma „symboly zámku" na rychloupína-
cích uzávěrech (12).
4.
Tento postup zopakujte s druhým kartáčem.
9.2
Montáž spodní posuvné tyče (obr. 5-6)
1.
Nasaďte ozubení na spodní posuvné tyči (5) na
ozubení na rámu (8).
2.
Nyní pevně přišroubujte spodní posuvné madlo.
3.
Pracovní výšku můžete změnit přestavením spod-
ní posuvné tyče (5). Použijte k tomu jednu ze tří
značek polohy.
9.3
Montáž horní posuvné tyče (obr. 7)
1.
Veďte horní posuvnou tyč (1) přes spodní posuv-
nou tyč (5) tak, aby upevňovací otvory byly přesně
nad sebou. K nastavení výšky slouží dva upevňo-
vací otvory.
2.
Vsaďte šroub M6 x 30 mm (3) zevnitř ven skrz
upevňovací otvory.
3.
Nasaďte aretační podložku (4) na šroub M6 x 30
mm (3). Lamely na aretační podložce (4) musí do-
sednout na horní posuvnou tyč (1).
4.
Našroubujte jednu z rychloupínacích pák (2) na
šroub M6 x 30 mm (3) tak, aby bylo možné rych-
loupínací páku (2) ještě upnout.
5.
Nyní dotáhněte horní posuvnou tyč (1) přeložením
rychloupínací páky (2).
54 | CZ
9.4
Vložení sběrné nádoby (obr. 8)
1.
Vložte sběrnou nádobu (7) do k tomu určené po-
lohy v rámu (8).
2.
Ujistěte se, že je sběrná nádoba (7) správně vlo-
žená, protože nakloněná nebo špatně umístěná
sběrná nádoba (7) zhoršuje výsledek zametání.
10. Uvedení do provozu
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
Posunováním zametacího stroje se kartáče (9) a za-
metací kartáč prostřednictvím řemenových pohonů
uvedou do rotace. Rotující kartáče (9) zametají nečis-
toty do středu. Ty jsou pak shromažďovány protiběž-
ným zametacím kartáčem a dopravovány do sběrné
nádoby (7).
10.1 Vyprázdnění sběrné nádoby (obr. 8)
1.
Pro vyjmutí sběrné nádoby (7) za účelem vyprázd-
nění ji uchopte za rukojeť a vytáhněte ji směrem
nahoru.
m Pozor! Po zametení kovových, skleněných nebo
ostrých předmětů používejte při vyprazdňování sběrné
nádoby pevné pracovní rukavice.
11. Čištění
• Doporučujeme výrobek vyčistit ihned po každém
použití.
• Čistěte výrobek pravidelně vlhkým hadrem a trochou
mazacího mýdla. Nepoužívejte žádné čisticí pro-
středky ani rozpouštědla; mohly by poškodit plastové
díly výrobku. Dbejte na to, aby se do vnitřního pro-
storu výrobku nemohla dostat žádná voda. Vniknutí
vody zvyšuje riziko úrazu elektrickým proudem.
12. Skladování
Uložte výrobek a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostupném
pro děti.
Optimální skladovací teplota se pohybuje mezi 5 a 30 ˚C.
Výrobek uchovávejte v originálním balení. Výrobek
zakryjte, aby byl chráněn před prachem nebo vlhkostí.
Návod k obsluze uchovávejte v blízkosti výrobku.
• Před uskladněním sběrnou nádobu vyprázdněte a
výrobek vyčistěte.
