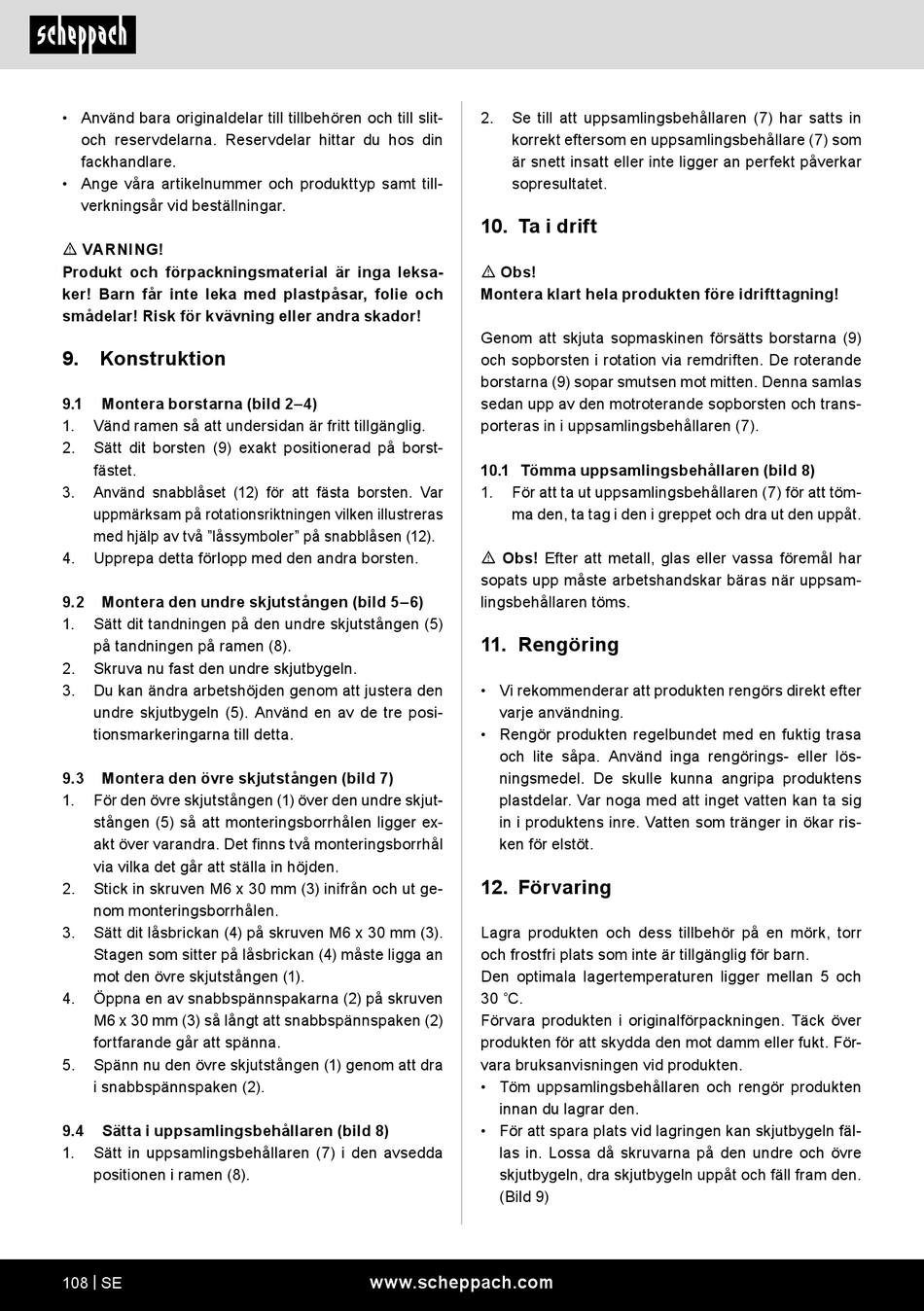

• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Produkt och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
9. Konstruktion
9.1 Montera borstarna (bild 2–4)
1. Vänd ramen så att undersidan är fritt tillgänglig.
2. Sätt dit borsten (9) exakt positionerad på borst-
fästet.
3. Använd snabblåset (12) för att fästa borsten. Var
uppmärksam på rotationsriktningen vilken illustreras
med hjälp av två "låssymboler" på snabblåsen (12).
4. Upprepa detta förlopp med den andra borsten.
9.2 Montera den undre skjutstången (bild 5–6)
1. Sätt dit tandningen på den undre skjutstången (5)
på tandningen på ramen (8).
2. Skruva nu fast den undre skjutbygeln.
3. Du kan ändra arbetshöjden genom att justera den
undre skjutbygeln (5). Använd en av de tre posi-
tionsmarkeringarna till detta.
9.3 Montera den övre skjutstången (bild 7)
1. För den övre skjutstången (1) över den undre skjut-
stången (5) så att monteringsborrhålen ligger ex-
akt över varandra. Det finns två monteringsborrhål
via vilka det går att ställa in höjden.
2. Stick in skruven M6 x 30 mm (3) inifrån och ut ge-
nom monteringsborrhålen.
3. Sätt dit låsbrickan (4) på skruven M6 x 30 mm (3).
Stagen som sitter på låsbrickan (4) måste ligga an
mot den övre skjutstången (1).
4. Öppna en av snabbspännspakarna (2) på skruven
M6 x 30 mm (3) så långt att snabbspännspaken (2)
fortfarande går att spänna.
5. Spänn nu den övre skjutstången (1) genom att dra
i snabbspännspaken (2).
9.4 Sätta i uppsamlingsbehållaren (bild 8)
1. Sätt in uppsamlingsbehållaren (7) i den avsedda
positionen i ramen (8).
108 | SE
2. Se till att uppsamlingsbehållaren (7) har satts in
korrekt eftersom en uppsamlingsbehållare (7) som
är snett insatt eller inte ligger an perfekt påverkar
sopresultatet.
10. Ta i drift
m Obs!
Montera klart hela produkten före idrifttagning!
Genom att skjuta sopmaskinen försätts borstarna (9)
och sopborsten i rotation via remdriften. De roterande
borstarna (9) sopar smutsen mot mitten. Denna samlas
sedan upp av den motroterande sopborsten och trans-
porteras in i uppsamlingsbehållaren (7).
10.1 Tömma uppsamlingsbehållaren (bild 8)
1. För att ta ut uppsamlingsbehållaren (7) för att töm-
ma den, ta tag i den i greppet och dra ut den uppåt.
m Obs! Efter att metall, glas eller vassa föremål har
sopats upp måste arbetshandskar bäras när uppsam-
lingsbehållaren töms.
11. Rengöring
• Vi rekommenderar att produkten rengörs direkt efter
varje användning.
• Rengör produkten regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa produktens
plastdelar. Var noga med att inget vatten kan ta sig
in i produktens inre. Vatten som tränger in ökar ris-
ken för elstöt.
12. Förvaring
Lagra produkten och dess tillbehör på en mörk, torr
och frostfri plats som inte är tillgänglig för barn.
Den optimala lagertemperaturen ligger mellan 5 och
30 ˚C.
Förvara produkten i originalförpackningen. Täck över
produkten för att skydda den mot damm eller fukt. För-
vara bruksanvisningen vid produkten.
• Töm uppsamlingsbehållaren och rengör produkten
innan du lagrar den.
• För att spara plats vid lagringen kan skjutbygeln fäl-
las in. Lossa då skruvarna på den undre och övre
skjutbygeln, dra skjutbygeln uppåt och fäll fram den.
(Bild 9)
