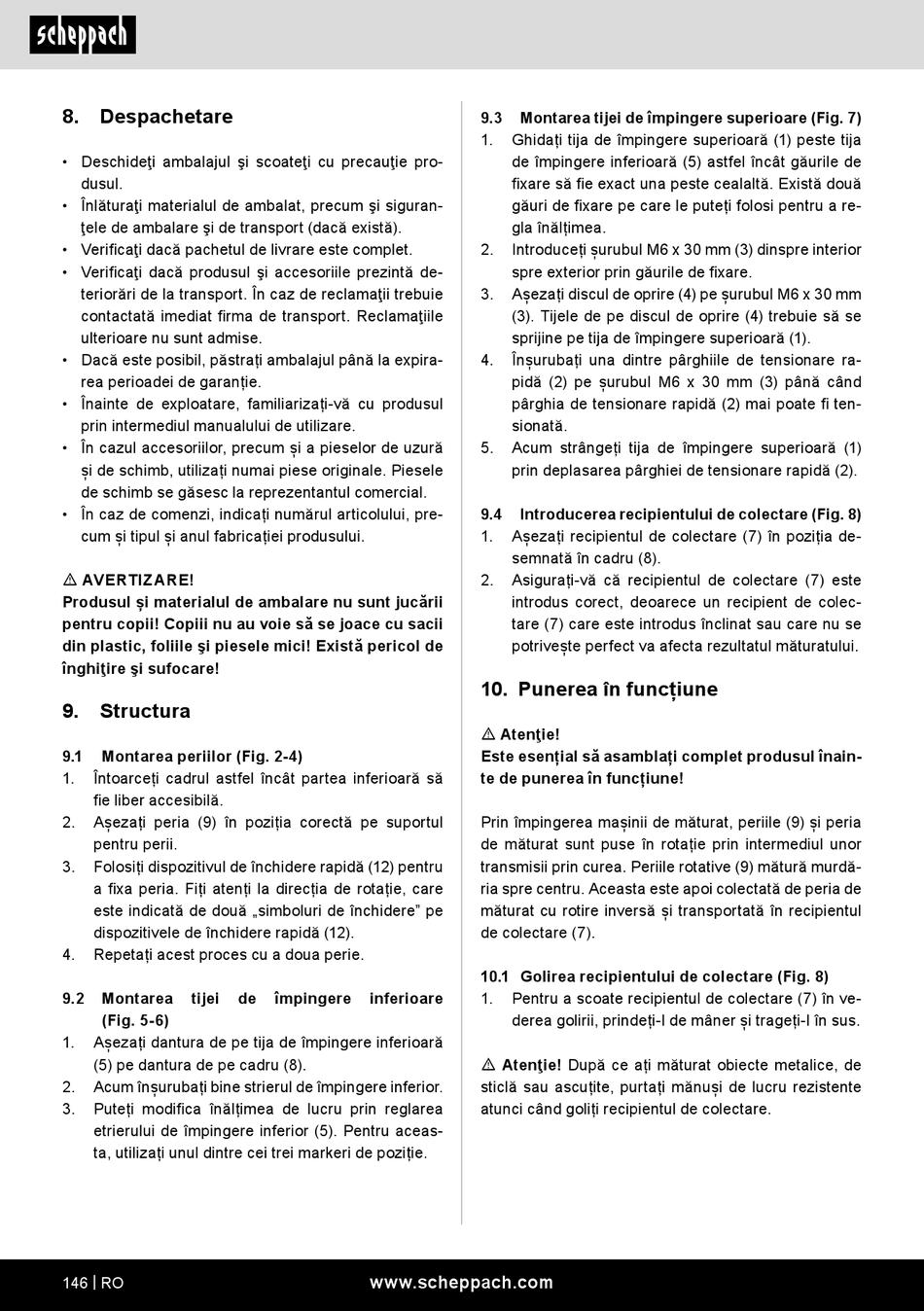

Scheppach S800 Originalbetriebsanleitung Seite 146

8. Despachetare
• Deschideţi ambalajul şi scoateţi cu precauţie pro-
dusul.
• Înlăturaţi materialul de ambalat, precum şi siguran-
ţele de ambalare şi de transport (dacă există).
• Verificaţi dacă pachetul de livrare este complet.
• Verificaţi dacă produsul şi accesoriile prezintă de-
teriorări de la transport. În caz de reclamaţii trebuie
contactată imediat firma de transport. Reclamaţiile
ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expira-
rea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul
prin intermediul manualului de utilizare.
• În cazul accesoriilor, precum și a pieselor de uzură
și de schimb, utilizați numai piese originale. Piesele
de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, pre-
cum și tipul și anul fabricației produsului.
m AVERTIZARE!
Produsul și materialul de ambalare nu sunt jucării
pentru copii! Copiii nu au voie să se joace cu sacii
din plastic, foliile şi piesele mici! Există pericol de
înghiţire şi sufocare!
9. Structura
9.1 Montarea periilor (Fig. 2-4)
1. Întoarceți cadrul astfel încât partea inferioară să
fie liber accesibilă.
2. Așezați peria (9) în poziția corectă pe suportul
pentru perii.
3. Folosiți dispozitivul de închidere rapidă (12) pentru
a fixa peria. Fiți atenți la direcția de rotație, care
este indicată de două „simboluri de închidere" pe
dispozitivele de închidere rapidă (12).
4. Repetați acest proces cu a doua perie.
9.2 Montarea tijei
(Fig. 5-6)
1. Așezați dantura de pe tija de împingere inferioară
(5) pe dantura de pe cadru (8).
2. Acum înșurubați bine strierul de împingere inferior.
3. Puteți modifica înălțimea de lucru prin reglarea
etrierului de împingere inferior (5). Pentru aceas-
ta, utilizați unul dintre cei trei markeri de poziție.
146 | RO
de împingere inferioare
www.scheppach.com
9.3 Montarea tijei de împingere superioare (Fig. 7)
1. Ghidați tija de împingere superioară (1) peste tija
de împingere inferioară (5) astfel încât găurile de
fixare să fie exact una peste cealaltă. Există două
găuri de fixare pe care le puteți folosi pentru a re-
gla înălțimea.
2. Introduceți șurubul M6 x 30 mm (3) dinspre interior
spre exterior prin găurile de fixare.
3. Așezați discul de oprire (4) pe șurubul M6 x 30 mm
(3). Tijele de pe discul de oprire (4) trebuie să se
sprijine pe tija de împingere superioară (1).
4. Înșurubați una dintre pârghiile de tensionare ra-
pidă (2) pe șurubul M6 x 30 mm (3) până când
pârghia de tensionare rapidă (2) mai poate fi ten-
sionată.
5. Acum strângeți tija de împingere superioară (1)
prin deplasarea pârghiei de tensionare rapidă (2).
9.4 Introducerea recipientului de colectare (Fig. 8)
1. Așezați recipientul de colectare (7) în poziția de-
semnată în cadru (8).
2. Asigurați-vă că recipientul de colectare (7) este
introdus corect, deoarece un recipient de colec-
tare (7) care este introdus înclinat sau care nu se
potrivește perfect va afecta rezultatul măturatului.
10. Punerea în funcțiune
m Atenţie!
Este esențial să asamblați complet produsul înain-
te de punerea în funcțiune!
Prin împingerea mașinii de măturat, periile (9) și peria
de măturat sunt puse în rotație prin intermediul unor
transmisii prin curea. Periile rotative (9) mătură murdă-
ria spre centru. Aceasta este apoi colectată de peria de
măturat cu rotire inversă și transportată în recipientul
de colectare (7).
10.1 Golirea recipientului de colectare (Fig. 8)
1. Pentru a scoate recipientul de colectare (7) în ve-
derea golirii, prindeți-l de mâner și trageți-l în sus.
m Atenţie! După ce ați măturat obiecte metalice, de
sticlă sau ascuțite, purtați mănuși de lucru rezistente
atunci când goliți recipientul de colectare.
