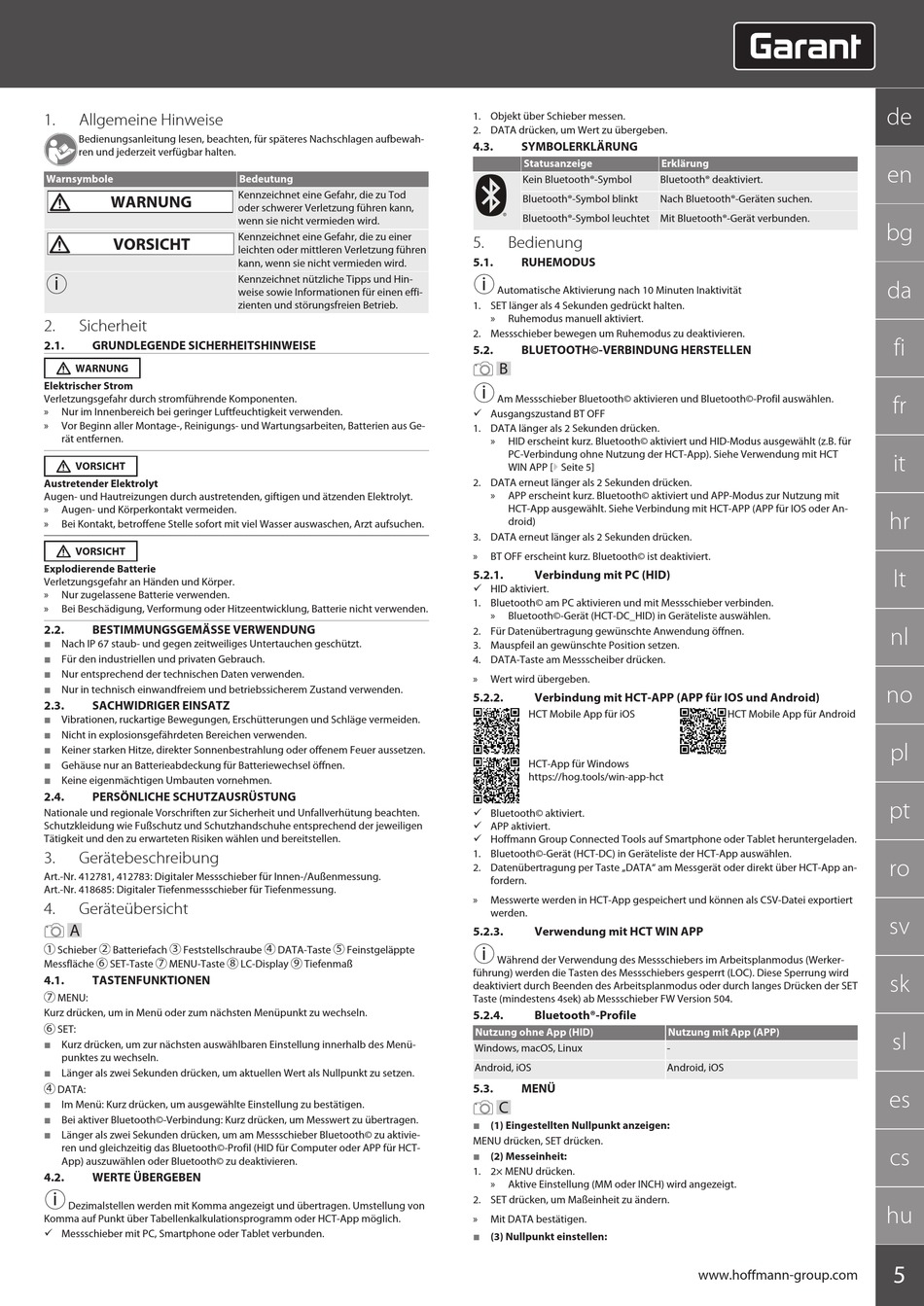

Garant HCT Bedienungsanleitung Seite 5

1. Allgemeine Hinweise
Bedienungsanleitung lesen, beachten, für späteres Nachschlagen aufbewah-
ren und jederzeit verfügbar halten.
Warnsymbole
WARNUNG
VORSICHT
i
2. Sicherheit
2.1. GRUNDLEGENDE SICHERHEITSHINWEISE
WARNUNG
Elektrischer Strom
Verletzungsgefahr durch stromführende Komponenten.
» Nur im Innenbereich bei geringer Luftfeuchtigkeit verwenden.
» Vor Beginn aller Montage-, Reinigungs- und Wartungsarbeiten, Batterien aus Ge-
rät entfernen.
VORSICHT
Austretender Elektrolyt
Augen- und Hautreizungen durch austretenden, giftigen und ätzenden Elektrolyt.
» Augen- und Körperkontakt vermeiden.
» Bei Kontakt, betroffene Stelle sofort mit viel Wasser auswaschen, Arzt aufsuchen.
VORSICHT
Explodierende Batterie
Verletzungsgefahr an Händen und Körper.
» Nur zugelassene Batterie verwenden.
» Bei Beschädigung, Verformung oder Hitzeentwicklung, Batterie nicht verwenden.
2.2. BESTIMMUNGSGEMÄSSE VERWENDUNG
 Nach IP 67 staub- und gegen zeitweiliges Untertauchen geschützt.
 Für den industriellen und privaten Gebrauch.
 Nur entsprechend der technischen Daten verwenden.
 Nur in technisch einwandfreiem und betriebssicherem Zustand verwenden.
2.3. SACHWIDRIGER EINSATZ
 Vibrationen, ruckartige Bewegungen, Erschütterungen und Schläge vermeiden.
 Nicht in explosionsgefährdeten Bereichen verwenden.
 Keiner starken Hitze, direkter Sonnenbestrahlung oder offenem Feuer aussetzen.
 Gehäuse nur an Batterieabdeckung für Batteriewechsel öffnen.
 Keine eigenmächtigen Umbauten vornehmen.
2.4. PERSÖNLICHE SCHUTZAUSRÜSTUNG
Nationale und regionale Vorschriften zur Sicherheit und Unfallverhütung beachten.
Schutzkleidung wie Fußschutz und Schutzhandschuhe entsprechend der jeweiligen
Tätigkeit und den zu erwarteten Risiken wählen und bereitstellen.
3. Gerätebeschreibung
Art.-Nr. 412781, 412783: Digitaler Messschieber für Innen-/Außenmessung.
Art.-Nr. 418685: Digitaler Tiefenmessschieber für Tiefenmessung.
4. Geräteübersicht
A
1 Schieber 2 Batteriefach 3 Feststellschraube 4 DATA-Taste 5 Feinstgeläppte
Messfläche 6 SET-Taste 7 MENU-Taste 8 LC-Display 9 Tiefenmaß
4.1. TASTENFUNKTIONEN
7 MENU:
Kurz drücken, um in Menü oder zum nächsten Menüpunkt zu wechseln.
6 SET:
 Kurz drücken, um zur nächsten auswählbaren Einstellung innerhalb des Menü-
punktes zu wechseln.
 Länger als zwei Sekunden drücken, um aktuellen Wert als Nullpunkt zu setzen.
4 DATA:
 Im Menü: Kurz drücken, um ausgewählte Einstellung zu bestätigen.
 Bei aktiver Bluetooth©-Verbindung: Kurz drücken, um Messwert zu übertragen.
 Länger als zwei Sekunden drücken, um am Messschieber Bluetooth© zu aktivie-
ren und gleichzeitig das Bluetooth©-Profil (HID für Computer oder APP für HCT-
App) auszuwählen oder Bluetooth© zu deaktivieren.
4.2. WERTE ÜBERGEBEN
i
Dezimalstellen werden mit Komma angezeigt und übertragen. Umstellung von
Komma auf Punkt über Tabellenkalkulationsprogramm oder HCT-App möglich.
ü Messschieber mit PC, Smartphone oder Tablet verbunden.
Bedeutung
Kennzeichnet eine Gefahr, die zu Tod
oder schwerer Verletzung führen kann,
wenn sie nicht vermieden wird.
Kennzeichnet eine Gefahr, die zu einer
leichten oder mittleren Verletzung führen
kann, wenn sie nicht vermieden wird.
Kennzeichnet nützliche Tipps und Hin-
weise sowie Informationen für einen effi-
zienten und störungsfreien Betrieb.
1. Objekt über Schieber messen.
2. DATA drücken, um Wert zu übergeben.
4.3. SYMBOLERKLÄRUNG
Statusanzeige
Kein Bluetooth®-Symbol
Bluetooth®-Symbol blinkt
Bluetooth®-Symbol leuchtet Mit Bluetooth®-Gerät verbunden.
5. Bedienung
5.1. RUHEMODUS
i
Automatische Aktivierung nach 10 Minuten Inaktivität
1. SET länger als 4 Sekunden gedrückt halten.
» Ruhemodus manuell aktiviert.
2. Messschieber bewegen um Ruhemodus zu deaktivieren.
5.2. BLUETOOTH©-VERBINDUNG HERSTELLEN
B
i
Am Messschieber Bluetooth© aktivieren und Bluetooth©-Profil auswählen.
ü Ausgangszustand BT OFF
1. DATA länger als 2 Sekunden drücken.
» HID erscheint kurz. Bluetooth© aktiviert und HID-Modus ausgewählt (z.B. für
PC-Verbindung ohne Nutzung der HCT-App). Siehe Verwendung mit HCT
WIN APP [} Seite 5]
2. DATA erneut länger als 2 Sekunden drücken.
» APP erscheint kurz. Bluetooth© aktiviert und APP-Modus zur Nutzung mit
HCT-App ausgewählt. Siehe Verbindung mit HCT-APP (APP für IOS oder An-
droid)
3. DATA erneut länger als 2 Sekunden drücken.
» BT OFF erscheint kurz. Bluetooth© ist deaktiviert.
5.2.1. Verbindung mit PC (HID)
ü HID aktiviert.
1. Bluetooth© am PC aktivieren und mit Messschieber verbinden.
» Bluetooth©-Gerät (HCT-DC_HID) in Geräteliste auswählen.
2. Für Datenübertragung gewünschte Anwendung öffnen.
3. Mauspfeil an gewünschte Position setzen.
4. DATA-Taste am Messscheiber drücken.
» Wert wird übergeben.
5.2.2. Verbindung mit HCT-APP (APP für IOS und Android)
HCT Mobile App für iOS
HCT-App für Windows
https://hog.tools/win-app-hct
ü Bluetooth© aktiviert.
ü APP aktiviert.
ü Hoffmann Group Connected Tools auf Smartphone oder Tablet heruntergeladen.
1. Bluetooth©-Gerät (HCT-DC) in Geräteliste der HCT-App auswählen.
2. Datenübertragung per Taste „DATA" am Messgerät oder direkt über HCT-App an-
fordern.
» Messwerte werden in HCT-App gespeichert und können als CSV-Datei exportiert
werden.
5.2.3. Verwendung mit HCT WIN APP
i
Während der Verwendung des Messschiebers im Arbeitsplanmodus (Werker-
führung) werden die Tasten des Messschiebers gesperrt (LOC). Diese Sperrung wird
deaktiviert durch Beenden des Arbeitsplanmodus oder durch langes Drücken der SET
Taste (mindestens 4sek) ab Messschieber FW Version 504.
5.2.4. Bluetooth®-Profile
Nutzung ohne App (HID)
Windows, macOS, Linux
Android, iOS
5.3. MENÜ
C
 (1) Eingestellten Nullpunkt anzeigen:
MENU drücken, SET drücken.
 (2) Messeinheit:
1. 2× MENU drücken.
» Aktive Einstellung (MM oder INCH) wird angezeigt.
2. SET drücken, um Maßeinheit zu ändern.
» Mit DATA bestätigen.
 (3) Nullpunkt einstellen:
Erklärung
Bluetooth® deaktiviert.
Nach Bluetooth®-Geräten suchen.
HCT Mobile App für Android
Nutzung mit App (APP)
-
Android, iOS
