Schalteingänge und Schaltausgänge
•
An die Schalteingänge können Sie 10 ... 30 V DC anschließen.
•
Die Schaltausgänge sind für maximal 50 mA bei 10 ... 30 V DC ausgelegt (nicht kurz-
schlussfest).
•
Halten Sie die Anschlussleitungen so kurz wie möglich.
•
Das 0-V-Potenzial der Schalteingänge und -ausgänge müssen Sie an die "0 V"-Klem-
me des Spannungsversorgungsanschlusses anschließen.
Die Schalteingänge haben die folgenden Funktionen:
–
Versenden einer SMS, auch an mehrere Empfänger
–
Versenden einer E-Mail, auch an mehrere Empfänger
–
Energiesparmodus aktivieren

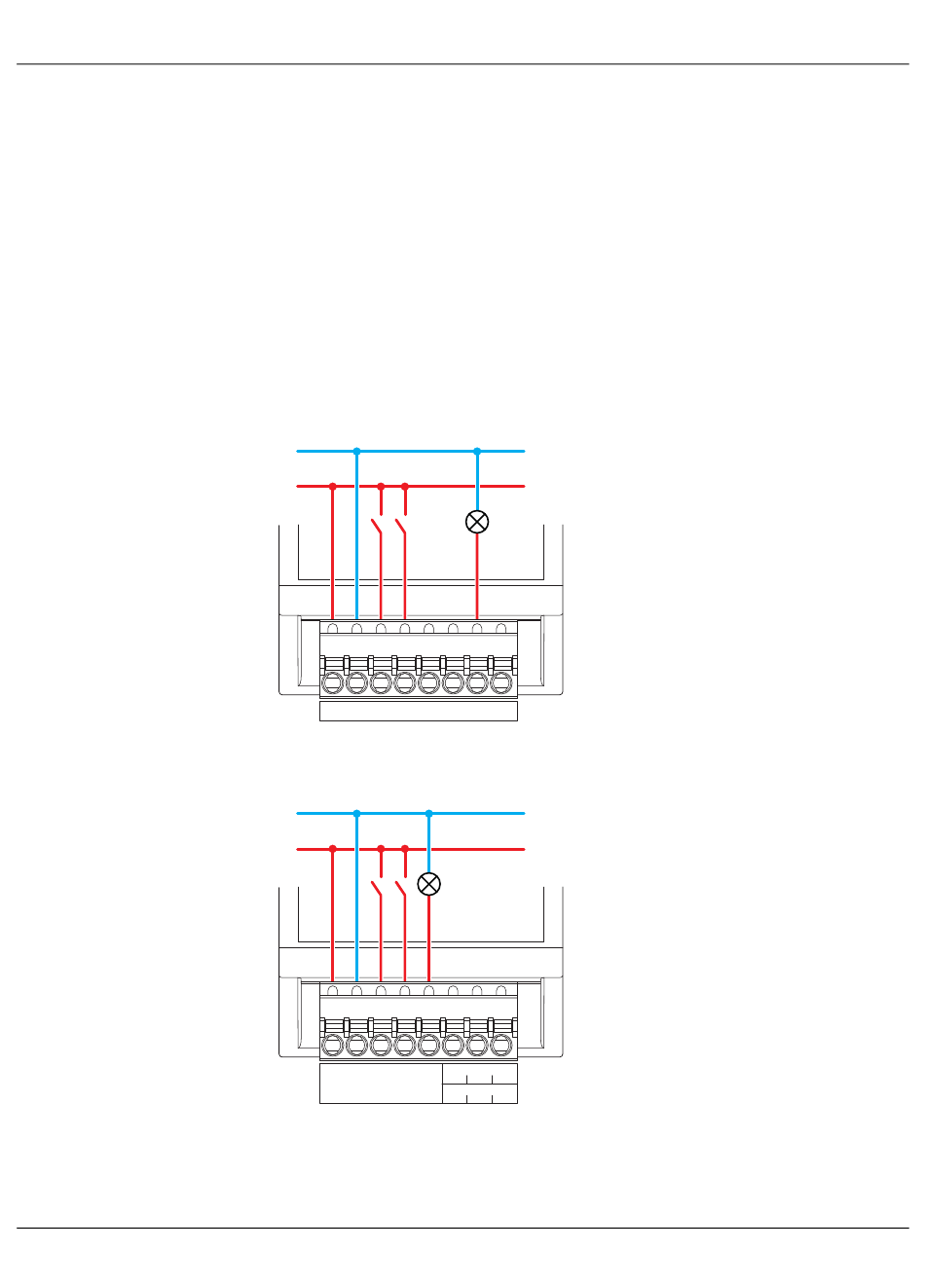

Bild 3-8
Vier Schalteingänge und zwei Schaltausgänge
(TC ROUTER 4002T-4G EU / TC ROUTER 4102T-4G EU WLAN)
1
2
3
4
5
PWR
GND
DI 1
DI 2
DI 3
10...30 V DC
Bild 3-9
Zwei Schalteingänge und ein Schaltausgang
(TC ROUTER 4202T-4G EU WLAN)
1
2
3
4
5
PWR
GND
DI 1
DI 2
DO 1
10...30 V DC
–
+
6
7
8
DI 4
DO 1 DO 2
–
+
6
7
8
RS-232 (DTE)
RxD
TxD
GND
RS-485 2-wire
D(B)+ D(A)-
n.c.
