110051_de_02
3.7.2
Ethernet-Netzwerk
•
Verwenden Sie CAT5e-Ethernet-Leitungen oder besser.
•
Verwenden Sie passende abgeschirmte RJ45-Stecker.
•
Stecken Sie die Ethernet-Leitung mit dem RJ45-Stecker in den Ethernet-Port, bis der
Stecker hörbar verrastet. Achten Sie dabei auf die Kodierung des Steckers.
3.7.3
Versorgungsspannung
VORSICHT: Elektrische Spannung
Das Gerät ist ausschließlich für den Betrieb mit Sicherheitskleinspannung
(SELV/PELV) einer "Elektrischen Energiequelle" der Klasse ES1 nach
EN/IEC 62368-1 und VDE 0868-1 ausgelegt
•
Sehen Sie eine Überstromschutzeinrichtung (I ≤ 5 A) in der Installation vor.
•
Schließen Sie die Versorgungsspannung an der Push-in-Klemme an 1 (PWR) und
2 (GND) an. Beachten Sie dabei die Polarität.
•
Sobald die US-LED leuchtet, ist das Gerät betriebsbereit.

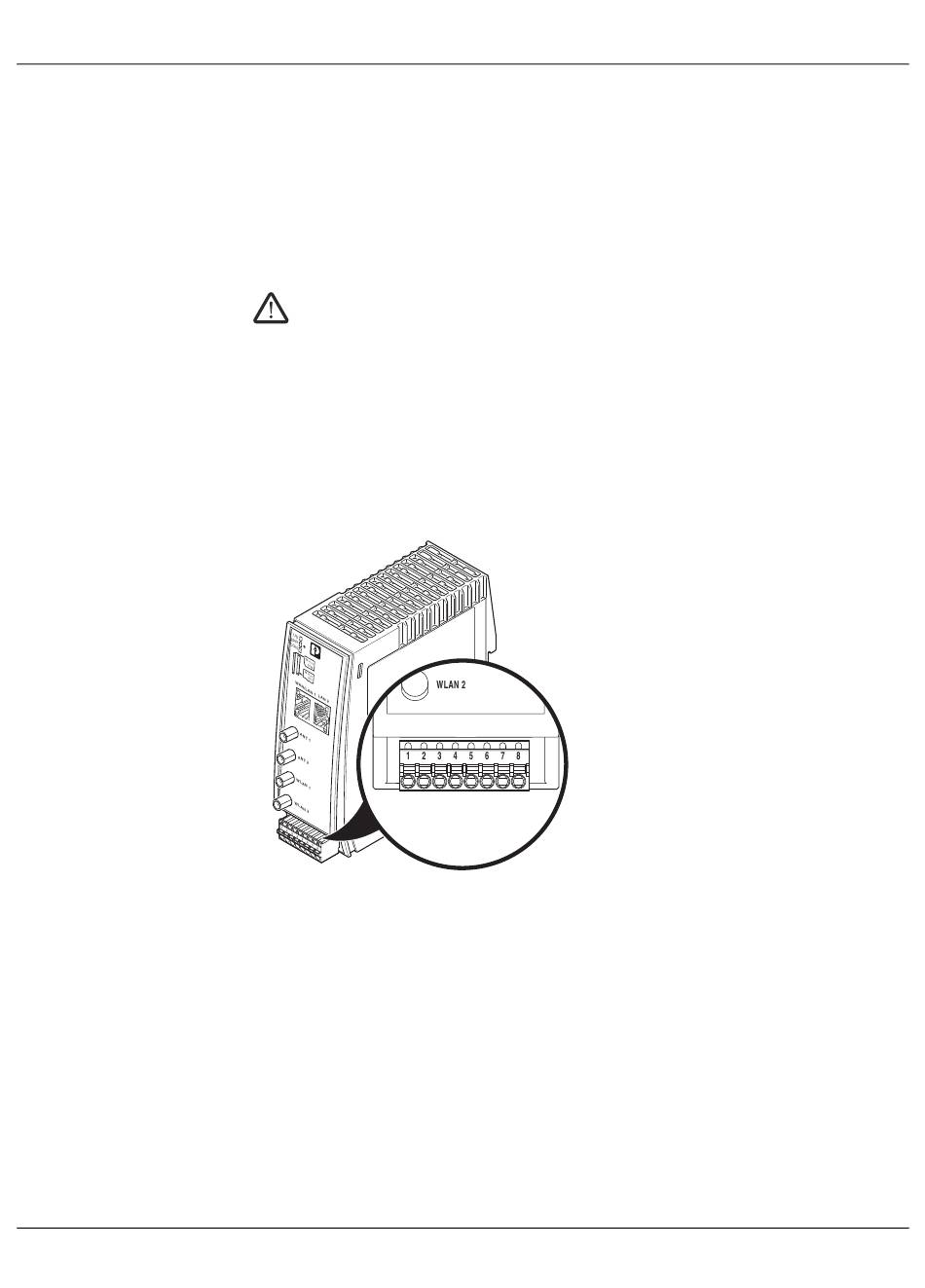

Bild 3-7
Versorgungsspannung anschließen
Installieren
Phoenix Contact
25 / 202
