3.3
Aufbau

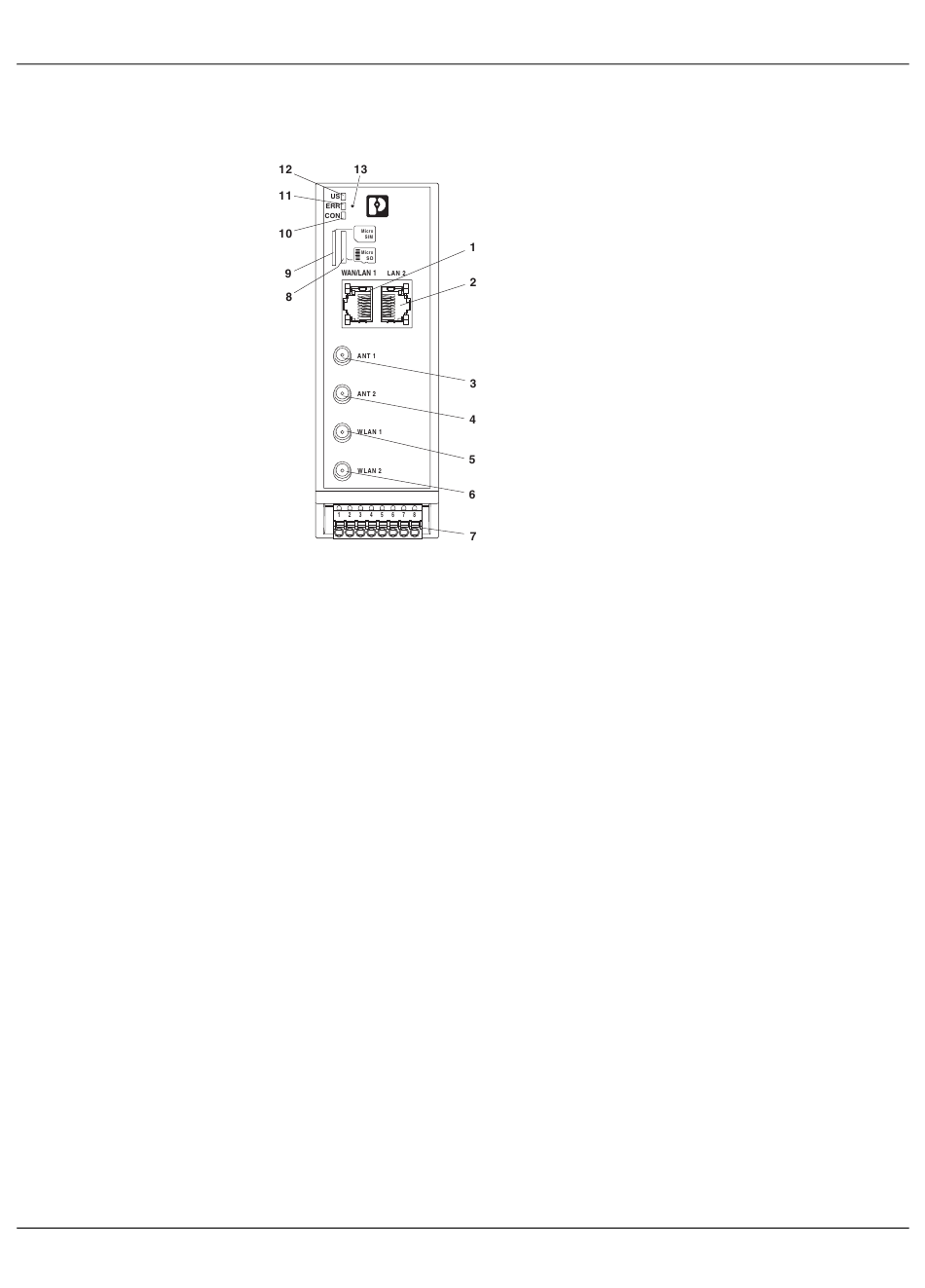

Bild 3-1
Funktionselemente
1
WAN/LAN-Schnittstelle
2
WAN/LAN-Schnittstelle
3
SMA(f)-Antennenanschluss für Mobilfunk, primär
4
SMA(f)-Antennenanschluss für Mobilfunk, sekundär
5
RSMA(f)-Antennenanschluss für WLAN, sekundär (bei den WLAN-Geräten)
6
RSMA(f)-Antennenanschluss für WLAN, primär (bei den WLAN-Geräten)
7
Steckbare Push-in-Klemme
8
Push-Push-Slot für microSD-Karte
9
Push-Push-Slot für Micro-SIM-Karte
10 CON-LED
11 ERR-LED
12 US-LED
13 Reset-Taster
