FL SWITCH 2000
Command-line Interface (CLI)
Anwenderhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Phoenix Contact FL SWITCH 2000

Inhaltszusammenfassung für Phoenix Contact FL SWITCH 2000

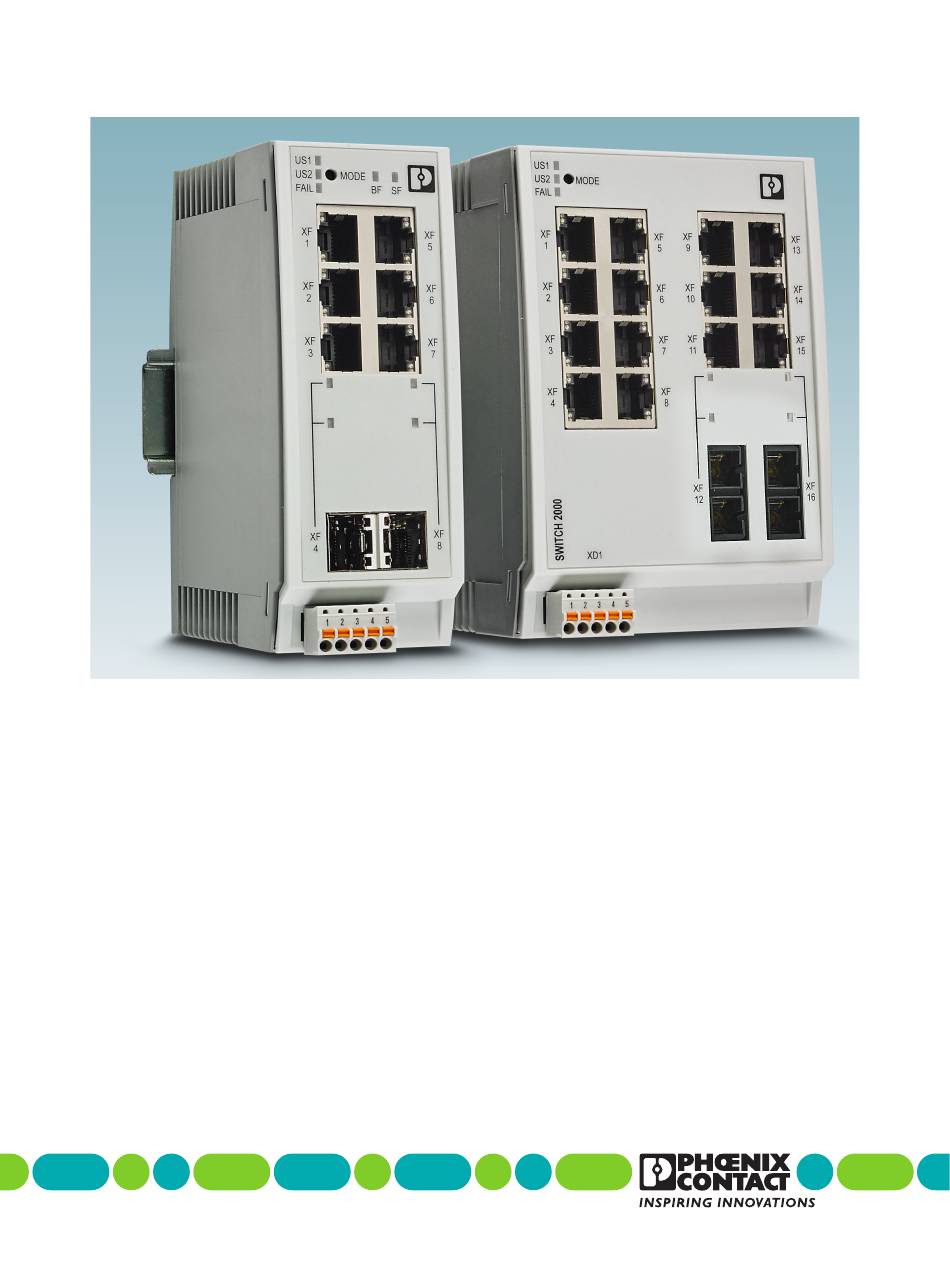

  • Seite 1 FL SWITCH 2000 Command-line Interface (CLI) Anwenderhandbuch...
  • Seite 2 Anwenderhandbuch FL SWITCH 2000 Command-line Interface (CLI) UM DE FL SWITCH CLI, Revision 00 2021-04-06 Dieses Handbuch ist gültig für: Geräte der FL SWITCH 2000-Serie PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...

  • Seite 3: Inhaltsverzeichnis

    Multicast Kommandos ..................44 3.15 RSTP Kommandos....................48 3.16 MRP Kommandos ....................53 3.17 Security Context Kommandos ................55 3.18 DHCP Kommandos ..................... 56 3.19 Alarm Output Kommandos .................. 63 3.20 QoS Kommandos ....................65 3 / 96 PHOENIX CONTACT 110152_de_00...
  • Seite 4 Storm Control Kommandos ................. 79 3.27 Operating Mode Kommandos ................81 3.28 PROFINET Kommandos ..................82 3.29 User Management Kommandos................85 3.30 Syslog Kommandos .................... 86 3.31 Snapshot Kommandos ..................89 3.32 RADIUS Kommandos..................91 4 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 5: Zu Ihrer Sicherheit

    Modifikationen an der Hard- und Firmware des Geräts sind nicht zulässig. Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact. 5 / 96 PHOENIX CONTACT...

  • Seite 6: Unbefugte Netzwerkzugriffe

    Fernwartungszugriffe, Firewalls etc.) gegen unbefugte Netzwerkzugriffe. Sie stellen Phoenix Contact sowie die mit der Phoenix Contact GmbH & Co. KG, Flachs- marktstraße 8, 32825 Blomberg gemäß §§ 15 ff. AktG verbundenen Unternehmen (im Fol- genden gemeinsam „Phoenix Contact“ genannt) von allen Ansprüchen Dritter auf erstes Anfordern frei, die aufgrund einer nicht dem Einsatzzweck entsprechenden Verwendung entstehen.

  • Seite 7: Command-Line Interface (Cli)

    Für den Zugriff auf das CLI benötigt das Gerät eine IP-Adresse und eine Subnetzmaske. Die Konfiguration der Netzwerkparameter des Gerätes ist im jeweiligen Handbuch beschrie- ben. Bild 2-1 Konfiguration einer Telnet-Verbindung in Putty Bild 2-2 Kommando-Terminal in Putty 7 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 8: Verwendung Der Cli-Kommandos

    Werteliste | vertikale Striche choice1 | choice2 Trennen sich gegenseitig ausschließende Auswahlmöglich- keiten [{}] Geschweifte Klammern [{choice 1 | choice 2}] Bezeichnet eine Auswahl innerhalb eines optionalen Para- innerhalb von eckigen meters Klammern 8 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 9: Kommando Syntax

    192.168.10.42 255.255.255.0 192.168.10.0 Die folgenden Beispiele beschreiben syntaktisch falsche Eingaben des Kommandos net- work parms: network parms 192.168.10.42 - fehlender Pflichtparameter network parms 255.255.255.0 - fehlender Pflichtparameter network parms 255.255.255.0 192.168.10.42 - inkorrekte Parameterreihenfolge 9 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 10: Benutzung Der Cli Hilfe

    Wenn an einem Punkt keine weiteren Kommandobezeichnungen oder Parameter verfüg- bar oder weitere Parameter optional sind, erscheint die folgende Nachricht in der Ausgabe, die zur Ausführung des eingegebenen Kommandos auffordert: <cr> Press Enter to execute the command 10 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 11: Auto-Vervollständigung Von Kommandos

    Die folgenden Beispiele beschreiben syntaktisch korrekte Eingaben von Kommandos über das CLI Network Scripting UI: Beispiel: Ändern des Gerätenamens http://192.168.10.42/php/command.php?usr=admin&pwd=private&cmd=device-identity name Switch2000 Beispiel: Anzeigen der Netzwerkparameter und ändern des User-Passworts http://192.168.10.42/php/command.php?usr=admin&pwd=private&cmd=show network | users passwd private2 11 / 96 PHOENIX CONTACT 110152_de_00...
  • Seite 12 Command-line Interface 12 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 13: Kommandos

    Wertebereich Default Antwort PSEC001 show port-security global OK + Parameter Beschreibung Zeigt die globalen Port Security Einstellungen Beispiel show port-security global Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PSEC002 show port-secu- <port-no> OK + Parameter rity port <port-no> Beschreibung Zeigt die folgenden Parameter für die Port Based Security am ausgewählten Port Security Mode,...
  • Seite 14 Command-line Interface Kommando Wertebereich Default Antwort PSEC004 port-security clear-illegal- cntr Beschreibung Löschen des Port Security Zählers für unerlaubte Zugriffe Beispiel port-security clear-illegal-cntr Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PSEC005 port-security port <port- <port-no> no> sta- {none | trap |block | block- tus {none | trap |block | bloc Ip | pass} k-Ip | pass}...
  • Seite 15 <mac-address>  dress> <vlan> descrip- <vlan> tion <value> <value> (max. 256 chars) Beschreibung Hinzufügen der Beschreibung einer MAC Adresse zum ausgewählten Port Beispiel port-security port 2 configure 00:A0:45:22:33:44 1 description Controller Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PSEC009 port-security port <port- <port-no>  no> add-ip <ip-address> <ip-address> <tcp-udp-port> <tcp-udp-port>...

  • Seite 16: General Kommandos

    General Kommandos Kommando Wertebereich Default Antwort GCom001 reload Beschreibung Neustart des Gerätes Beispiel reload Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort GCom002 logout Beschreibung Verlassen der CLI-Sitzung (nicht gespeicherte Änderungen gehen verloren). Beispiel logout Gerätefamilie...
  • Seite 17 <password> = private password> <repeat-new- <old-password> Aktuelles password> Passwort <new-password> Neues Passwort (8-64 chars) Beschreibung Ändern eines Benutzerpassworts Beispiel user passwd admin private Switch123 Switch123 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 17 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 18: System Kommandos

    Beschreibung Anzeige der Gerätebeschreibung und Hardwareinformationen: Seriennummer Hardware Version Firmware Version Bootloader Version Beispiel show version Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort SCom002 show sys-info OK + Parameter Liste Beschreibung Anzeige der Systeminformationen: Gerätename...
  • Seite 19 <description> max. 256 <description> = leer <description> chars Beschreibung Ändern der Gerätebeschreibung Beispiel device-identity description Switch 2008 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort SCom005 device-identity location <lo- <location> max. 256 chars <location> = leer cation>...

  • Seite 20: Event Table Kommandos

    Einträge der Event- Table Beschreibung Anzeige der Event Table mit folgenden Spalten: Index Event Laufzeit des Gerätes Beispiel show event-table Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort ETab002 clear event-table Beschreibung Löschen/Leeren der Event Table Beispiel clear event-table Gerätefamilie...

  • Seite 21: Mac Address Table Kommandos

    Default Antwort MTab001 show mac-address-table OK + MAC-Adress- tabelle Beschreibung Anzeigen der MAC-Adresstabelle Beispiel show mac-address-table Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MTab002 clear event-table Beschreibung Löschen/Leeren der MAC-Adresstabelle Beispiel clear event-table Gerätefamilie...

  • Seite 22: Fw Image Handling Kommandos

    Übertragung einer Firmware-Imagedatei auf das Gerät. Das Firmware-Update wird unmittelbar durchgeführt, das Gerät startet danach neu und die CLI-Verbindung wird beendet. Beispiel file-transfer tftp write-to-device firmware 192.168.0.1 FL_SWITCH_2000_v1_00.bin Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 22 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 23: Memcard Kommandos

    Status der Konfigurationsdatei auf der SD-Karte Name der Konfiguration auf der SD-Karte IP-Adresse des Konfigurationserzeugers Firmware-Version des Konfigurationserzeugers Seriennummer der SD-Karte Beispiel show mem-card Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MCrd002 clear mem-card Beschreibung Löschen/Leeren der Konfiguration auf der SD-Karte...

  • Seite 24: Network Kommandos

    IP-Adressvergabe (Statisch, BootP, DHCP) IP-Adresse Netzwerkmaske Default Gateway Management VLAN Address Conflict Detection (ACD) Mode Beispiel show network Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort NW002 network  parms <ip-ad- <ip-address> IP-Adresse <ip-address> = 0.0.0.0 dress>...
  • Seite 25 <vlan-id> VLAN-ID (1 - <vlan-id> = 1 id> 4000) Beschreibung Ändern des Management VLANs Beispiel network mgmt-vlan 2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort NW005 network acd-mode {acd | {acd | none} Auswahl des none...
  • Seite 26 Wertebereich Default Antwort NW008 network host- <hostname>max. 256 chars Switch2000-XX:XX:XX name name <hostname> Beschreibung Konfiguriert den Hostnamen des Gerätes Beispiel network hostname name Beispielname Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort NW009 lldp initial-ip-port Beschreibung Configure topology based initial IP port Beispiel lldp initial-ip-port Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.90...

  • Seite 27: Flos Services Kommandos

    Statusanzeige aller folgenden Dienste: Web-Server SNMP-Server CLI-Service CLI-Network Scripting UI (CLI-Kommandoeingabe via URL) Beispiel show service Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort Mng002 service cli-service {disable | {disable | telnet | ssh} Aus-...
  • Seite 28 | snmp-v2 | snmp-v3} v3} Auswahl der SNMP Ver- sion Beschreibung Ändern des SNMP-Servers Beispiel service snmp-agent snmp-v2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort Mng006 service login-expire <time> <time> 60 bis 3600 Sekun- 1200 den. 0 deaktiviert den auto-...

  • Seite 29: Lldp Kommandos

    Chassis-ID des angeschlossenen Gerätes IP-Adresse des angeschlossenen Gerätes Remote-Port des angeschlossenen Gerätes Beschreibung Remote-Port am angeschlossenen Gerät Beispiel show lldp topology all Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort LLDP002 show lldp global OK + Parameter...
  • Seite 30 {enable | disable} {enable | disable} Einschal- enable ten/Ausschalten Beschreibung Ändern des LLDP-Status Beispiel lldp status enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort LLDP005 lldp tx-interval <value> <value> Intervall in Sekun-...
  • Seite 31 Liste von Port-Num- mern Beschreibung Aktivieren der LLDP-Empfänger-Ports Beispiel lldp port-rx enable 3,4,8 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort LLDP009 lldp port-rx disable <port- <port-list> Komma-ge- no disable list>...

  • Seite 32: Port Features Kommandos

    OK + Parameter Beschreibung Anzeige der Basisparameter aller Ports: Port-Nr. Port-Name Port-Typ Port-Status Port-Modus Beispiel show port-info all Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort PFtr002 show port-info port-no <port-no> Port-Nummer OK + Parameter <port-no> Beschreibung Anzeige der Basisparameter eines Ports: Port-Nr.
  • Seite 33 <port- <port-no> Port-Nummer OK + Parameter no> Beschreibung Anzeige der RX- und TX-Auslastung eines Ports Beispiel show port-util port-no 3 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort PFtr005 show port-util all OK + Parameter Beschreibung...
  • Seite 34 <port-no> Port-Nummer to10_100 Beschreibung Aktivieren/Deaktivieren von Auto-Negotiation auf einem Port (nur 10/100 MBit/s, ohne 1000 MBit/s) Beispiel port 3 modus auto10_100 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.01 Kommando Wertebereich Default Antwort PFtr009 port <port-no> modus <port-no> Port-Nummer speed <speed>...
  • Seite 35 | disable} {enable | disable} Einschal- ten/Ausschalten Beschreibung Aktivieren/Deaktivieren von Link-Monitoring auf einem Port Beispiel port 3 link-monitoring disable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort PFtr013 port <port-no> flow-control <port-no> Port-Nummer all disable...
  • Seite 36 <port-no> Portnummer 40000 <value> <value> Beschreibung Einstellen des Schwellwerts für CRC Fehler am ausgewählten Port Beispiel port 2 crc-threshold 30000 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PFtr017 clear port-stat port-no <port- <port-no> Portnummer no>...

  • Seite 37: Port Mirroring Kommandos

    Anzeige der Port-Mirroring-Parameter: Globaler Status Empfangs-Port (Mirroring-Port) Gespiegelte Ports (eingehender Traffic) Gespiegelte Ports (ausgehender Traffic) Beispiel show port-mirror Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort PMir002 port-mirror  status {enable | {enable | disable} Einschal-...
  • Seite 38 <port-list> trennte Liste von Port-Num- mern Beschreibung Deaktivieren der RX-Port-Spiegelung (eingehender Traffic) auf mehreren Ports Beispiel port-mirror ingress disable 3,4,8 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort PMir006  port-mirror egress enable <port-list> Komma-ge- all disable <port-list>...

  • Seite 39: Vlan Kommandos

    Antwort VLan001 show vlan global OK + Parameter Beschreibung Anzeige des aktuellen VLAN-Modes Beispiel show vlan global Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort VLan002 show vlan static-table OK + VLAN static table Beschreibung...
  • Seite 40 Anzeige der Port-basierten statischen VLAN-Tabelle für eines Ports: VLAN-ID VLAN-Name Teilnehmer-Ports (untagged) Teilnehmer-Ports (tagged) Beispiel show vlan port 3 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort VLan006 show vlan vlan-id <vlan-id> <vlan-id> VLAN-ID (1 - OK + Parameter...
  • Seite 41 <vlan-id> <vlan-id> VLAN-ID (1 - 4000) Beschreibung Löschen eines statischen VLANs Beispiel vlan delete 5 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort VLan010 vlan static <vlan-id> name <vlan-id> VLAN ID (1 - <vlan-name>...
  • Seite 42 <port-list> Komma-ge- trennte Liste von Port-Num- mern Beschreibung Entfernen von Teilnehmer-Ports von einem VLAN Beispiel vlan static 5 no-member Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort VLan014 vlan port <port-no> vlan <port-no> Port-Nummer <vlan-id>...
  • Seite 43 Nummer eines Layer 3 Inter- faces Beschreibung Erstellt aus einem VLAN ein Routing VLAN und weißt dieses einem Layer 3 Interface zu Beispiel vlan routing add 200 2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort VLan018 vlan routing delete <vlan- <vlan-id> VLAN ID eines id>...

  • Seite 44: Multicast Kommandos

    Status der IGMP-Erweiterung FUQ Status der IGMP-Erweiterung BUQ Status der IGMP-Erweiterung Auto-Query-Ports Liste der statischen Query-Ports Beispiel show multicast igmp Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MC003 show multicast current- OK + Aktuelle Multi-...
  • Seite 45 <value> = 300 <value> kunden (30-3600) Beschreibung Ändern der Aging-Time Beispiel multicast igmp snoop aging Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MC006 multicast igmp querier ver- {disable | v1 | v2} Auswahl disable...
  • Seite 46 {enable | disable} Einschal- enable buq {enable | disable} ten/Ausschalten Beschreibung Aktivieren/Deaktivieren der IGMP-Erweiterung BUQ Beispiel multicast igmp extension buq enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MC010 multicast igmp extension {enable | disable} Einschal- enable...
  • Seite 47 Antwort MC013 mutlicast igmp extension <port-list> Komma-ge- static-query-port remove trennte Liste von Port-Num- <port-list> mern Beschreibung Löschen statischer Query-Ports Beispiel multicast igmp extension static-query-port remove Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 47 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 48: Rstp Kommandos

    Root Cost Anzahl Topologieänderungen Letzte Topologieänderung Hello Time Forward Delay Max Age Beispiel show spanning-tree global Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort RSTP002 show spanning-tree port <port-no> Port-Nummer OK + Parameter port-no <port-no>...
  • Seite 49 Port-Nummer Status RSTP-Mode Path-Cost Operating-Edge Blocking-State Protocol-Role Beispiel show spanning-tree port all Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort RSTP004 spanning-tree status {dis- {disable | 802.1w} Ausschal- Firmware revision 1.00: dis- able | 802.1d}...
  • Seite 50 <value> = 32768 lue>  61440 in Schritten von 4096) Beschreibung Ändern der Bridge-Priority Beispiel spanning-tree bdg-prio 4096 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort RSTP008 spanning-tree hello-time <value> Hello time in Se- <value> = 2 <value> ...
  • Seite 51 {enable | disable} {enable | disable} Einschal- ten/Ausschalten Beschreibung Port-bezogenes Aktivieren/Deaktivieren von RSTP Beispiel spanning-tree port 3 status disable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort RSTP012 spanning-tree  port <port- <port-no> Port-Nummer <value> = 0 no>...
  • Seite 52 {edge | non-edge} Auswahl non-edge} der Admin-Edge Beschreibung Port-bezogenes Aktivieren/Deaktivieren der Admin-Edge Beispiel spanning-tree port 3 admin-edge non-edge Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort RSTP015 spanning-tree port <port- <port-no> Port-Nummer <value> = 128 no>...

  • Seite 53: Mrp Kommandos

    Ring-Port 2 MRP-Manager-Priority-Level Ring-Status Zähler der Statuswechsel im Ring Letzter Statuswechsel im Ring Beispiel show mrp Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MRP002 mrp mode {none | client | {none | client | manager}...
  • Seite 54 <vlan-id> <vlan-id> VLAN-ID (1 - <vlan-id> = 1 4000) Beschreibung Ändern der MRP-VLAN-ID Beispiel mrp vlan 2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort MRP005 mrp uuid <UUID-string> <UUID-string> MRP-UUID <UUID-string> = ffffffff-ffff-...

  • Seite 55: Security Context Kommandos

    Wertebereich Default Antwort SecC001 show sec-context OK + Parameter Beschreibung Anzeige des Security-Context-Status Beispiel show sec-context Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort SecC002 sec-context generate Beschreibung Erzeugen eines Security-Context Beispiel sec-context generate Gerätefamilie...

  • Seite 56: Dhcp Kommandos

    Antwort DHCP001 show dhcp global OK + Parameter Beschreibung Anzeige des globalen DHCP-Status Beispiel show dhcp global Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP002 show dhcp server current- OK + Lease Tabelle lease...
  • Seite 57 Status des Port-basierten DHCP-Servers IP-Adresse Subnetz-Maske Default-Gateway DNS-Server Beispiel show dhcp server port-local 3 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP005 dhcp-service service {none | {none | relay-agent | server} none relay-agent | server}...
  • Seite 58 <ip-address> = 0.0.0.0 server <ip-address> (xxx.xxx.xxx.xxx) Beschreibung Ändern des DHCP-Servers im Mode Relay-Agent Beispiel dhcp-service relay-agent server 192.168.0.2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP008 dhcp-service relay-agent <port-list> Komma-ge- port-mode enable <port- trennte Liste von Port-Num- list>...
  • Seite 59 (abhängig von Subnetz) Beschreibung Ändern der maximal vom DHCP-Server zu vergebenen Anzahl von IP-Adressen (Größe des Adresspools) Beispiel dhcp-service server pool-size 20 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP012 dhcp-service server net- <net-mask> Subnetzmaske <net-mask>...
  • Seite 60 <value> = 3600 time <value> in Sekunden (300-2592000) Beschreibung Ändern der DHCP-Lease-Time (Gültigkeit der IP-Adress-Zuweisung) Beispiel dhcp-service server lease-time 3600 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP016 dhcp-service server accept- {enable | disable} Einschal- enable...
  • Seite 61 Antwort DHCP019 dhcp-service server static- lease clear Beschreibung Löschen aller statischen IP-Vergaben (DHCP-Lease) Beispiel dhcp-service server static-lease clear Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP020 dhcp-service server port- <port-no> Port-Nummer all disable local <port-no> status {ena-...
  • Seite 62 <ip-address> (xxx.xxx.xxx.xxx) Beschreibung Ändern einer von einem Port-basierten DHCP-Server vergebenen Default Gateway-Adresse Beispiel dhcp-service server port-local 3 router-ip 192.168.0.1 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort DHCP024 dhcp-service server port- <port-no> Portnummer <ip-address> = 0.0.0.0 local <port-no>...

  • Seite 63: Alarm Output Kommandos

    Status Alarmkontakt Ausgangsstatus Alarmkontakt (Fehlerzustand) Eventstatus Stromversorgung unterbrochen Eventstatus Link-Down Eventstatus fehlender Konfigurationsspeicher Eventstatus MRP-Ringfehler Beispiel show alarm-output 1 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort AL002 alarm-output <output-no> <output-no> Alarmkontakt- enable global {enable | disable}...
  • Seite 64 {enable | disable} nummer {enable | disable} Einschal- ten/Ausschalten Beschreibung Ändern Eventstatus Link Down Beispiel alarm-output 1 link-down enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort AL005 alarm-output <output-no> <output-no> Alarmkontakt- disable mrp {enable | disable}...

  • Seite 65: Qos Kommandos

    Anzeige der Broadcast-Limiter-Informationen: Status Broadcast-Limiter Broadcast-Schwellwert Status Multicast-Limiter Multicast-Schwellwert Status Unbekannter Unicast-Limiter Unbekannter Unicast-Schwellwert Beispiel show broadcast-limiter Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort QOS002 broadcast-limiter broadcast {enable | disable} Einschal- disable status {enable | disable}...
  • Seite 66 {enable | disable} Einschal- disable status {enable | disable} ten/Ausschalten Beschreibung Ändern des Multicast-Limiter-Status Beispiel broadcast-limiter multicast status enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort QOS005 broadcast-limiter multicast <value> Schwellwert in <value> = 1024 threshold <value>...
  • Seite 67 Kommando Wertebereich Default Antwort QOS008 show quality-of-service pro- OK + Parameter file Beschreibung Zeigt die Quality of Service Informationen Beispiel show quality-of-service profile Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.01 Kommando Wertebereich Default Antwort QOS009 quality-of-service pro- {universal|profinet | ether- universal file {universal|profi- net-ip} net | ethernet-ip} Beschreibung...

  • Seite 68: Trap Manager Kommandos

    OK + Trap Status Liste Beschreibung Tabellarische Anzeige der SNMP-Trap-Stati mit folgenden Spalten: Trap Name Status Beispiel show snmp-trap Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort TMgr002 snmp-trap status {enable | {enable | disable} Einschal- disable...
  • Seite 69 | sd-card-out | sd-card- in | config-diff | warm-start | cold-start}) Beschreibung Ändern der SNMP Trap Stati Beispiel snmp-trap trap link-up,auth-fail,warm-start enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort TMgr006 snmp-trap send-test-trap Beschreibung...

  • Seite 70: Crc Surveillance Kommandos

    <port> Portnummer OK + Parameter no <port> Beschreibung Zeigt die CRC Informationen des ausgewählten Ports an Beispiel show crc-surveillance port-no 1 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort CRCS002 show surveillance crc all OK + Parameter Beschreibung Zeigt die CRC Informationen aller Ports an Beispiel show crc-surveillance all...
  • Seite 71 <port> Portnummer no <port> Beschreibung Setzt den CRC-Fehler Zähler des ausgewählten Ports auf 0 und den CRC Fehlerstatus auf OK Beispiel clear crc-surveillanec port-no 5 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort CRCS006 clear crc-surveillance all Beschreibung Setzt den CRC-Fehler Zähler aller Ports auf 0 und den CRC Fehlerstatus auf OK Beispiel clear crc-surveillance all...

  • Seite 72: Time Kommandos

    Default Antwort Time001 show service sntp OK + Parameter Beschreibung Zeigt die globalen SNTP Informationen Beispiel show service sntp global Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.60 Kommando Wertebereich Default Antwort Time002 operating-mode {de- OK + Parameter fault | profinet | ethernet-ip} Beschreibung...
  • Seite 73 <ip-address> IP-Adresse <ip-address> (xxx.xxx.xxx.xxx) Beschreibung Einstellung der IP Adresse des SNTP Servers Beispiel service sntp primary-server 172.16.100.25 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.60 Kommando Wertebereich Default Antwort Time006 service sntp primary-server <description>(max. 256 description <description>...
  • Seite 74 Kommando Wertebereich Default Antwort Time009 service system-time <"YYYY/MM/DD> Jahr/Mo- <"YYYY/MM/DD nat/Tag hh:mm:ss"> <hh:mm:ss"> Stunden/Mi- nuten/Sekunden Beschreibung Setzen der lokalen Systemzeit Beispiel service system-time "2021/08/12 10:33:20" Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.60 74 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 75: Config/Script Transfer Kommandos

    Kommandos 3.24 Config/Script Transfer Kommandos Kommando Wertebereich Default Antwort CSTC001 show configuration-status Beschreibung Beispiel show configuration-status Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.01 Kommando Wertebereich Default Antwort CSTC002 file-transfer tftp {read-from- {read-from-device/write-to- device/write-to-de- device} vice}{configura- {configuration/script} tion/script}<ip-ad- <filename>...

  • Seite 76: Link Aggregation Kommandos

    <name> OK + Parameter id <name> Beschreibung Zeigt Trunk ID, Trunk Name, Admin Mode,Spanning-Tree Mode, Algorithmus und zugehörige Ports für den ausgewählten Trunk an Beispiel show port-channel trunk-id Trnuk1 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort LAG002 show port-channel all OK + Parameter Beschreibung Zeigt alle Trunks in einer Tabelle mit Trunk ID, Trunk Name, Admin Mode und Status an Beispiel show port-channel all...
  • Seite 77 LAG005 port-channel con- <name> enable fig <name> admin- {enable|disable} mode {enable|disable} Beschreibung Konfiguration des Port Channel Admin Modus Beispiel port-channel config PortCh1 admin-mode enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort LAG006 port-channel con- <name> enable fig <name> spann- {enable|disable} tree {enable|disable} Beschreibung...
  • Seite 78 <port list> port del <port-list> Beschreibung Löschen von Member Ports zu dem Port Channel. Ports werden in einer Komma getrennten Liste aufgeführt Beispiel port-channel config PortCh2 member-port del 1,2 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort LAG010 port-channel con- <name>...

  • Seite 79: Storm Control Kommandos

    Zeigt die folgenden Storm Control Parameter für den ausgewählten Port an: Broadcast Storm Control Status Broadcast Threshold Multicast Storm Control Status Multicast Threshold Unknown Unicast Storm Control Status Unknown Unicast Threshold Beispiel show storm-control 5 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort STCO002 storm-control <port- <port-no> disable no> broadcast status {ena- {enable | disable} ble | disable} Beschreibung Konfiguration des Broadcast Storm Control Status...
  • Seite 80 Antwort STCO004 storm-control <port- <port-no> disable no> multicast status {ena- {enable | disable} ble | disable} Beschreibung Konfiguration des Multicast Storm Control Status Beispiel storm-control 3 multicast status enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 1.00 Kommando Wertebereich Default Antwort STCO005 storm-control <port- <port-no> 1024 no> multicast threshold <value> 64 fps - 1048576 <value> Beschreibung Konfiguration des Multicast Threshold in Kilo Bits per Sec...

  • Seite 81: Operating Mode Kommandos

    Kommando Wertebereich Default Antwort OPMO001 show operating-mode OK + Parameter Beschreibung Zeigt den aktuellen Operating Modus an Beispiel show operating-mode Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.01 Kommando Wertebereich Default Antwort OPMO002 operating- {default | profinet | ethernet- default mode {none | profi- net | ethernet-ip} Beschreibung Aktiviert das eingestellte Automatisierungsprotokoll. Dafür führt das Gerät einen Neustart durch Beispiel operating-mode profinet...

  • Seite 82: Profinet Kommandos

    Zeigt den Profinet Staus mit folgenden Informationen an: Profinet Name der über DCP gesetzt wurde, Tag Funktion, Loca- tion ( I&M1) Anzahl der aktiven ARs, Anzahl der empfangenen Verbindungsanfragen und aktueller Diagnosestatus. Beispiel show profinet status Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PRON002 show profinet config OK + Parameter Beschreibung Zeigt die folgenden Profinet Konfigurationseinstellungen Alarmeinstellungen für Spannungsversorgung , MRP, Externes...
  • Seite 83 Wertebereich Default Antwort PRON005 profinet alarm power {ena- {enable|disable} disable ble|disable} Beschreibung Konfiguration des Profinet Alarms für Power Supply Loss. Beispiel profinet alarm power enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort PRON006 profinet port <port- <port-no> disable no> alarm sfp {enable|dis- {enable|disable} able} Beschreibung Konfiguration des portbezogenen Profinet Alarms für SFP Missing for individual port Beispiel profinet port 1 alarm sfp enable...
  • Seite 84 Command-line Interface Kommando Wertebereich Default Antwort PRON009 profinet port <port- <port-no> dsiable no> boundary dcp-ident {enable|disable} {enable|disable} Beschreibung Portbezogene Konfiguration der Grenze für DCP Identify Pakete Beispiel profinet port 2 boundary dcp-ident enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 84 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 85: User Management Kommandos

    <old-password>  <new-password>  word> <new-pass- word> <repeat-new- <repeat-new-password> password> Beschreibung Änderung des Passworts für den gewählten Benutzer Beispiel users passwd testi private dfGHL_eto4!?67 dfGHL_eto4!?67 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.90 Kommando Wertebereich Default Antwort USEM002 users create <user- <username>  name> <password> <re- <password>  peat-password> <repeat-password> Beschreibung Erstellt einen neuen User. Um einen individuellen SNMPv3 User anzulegen wird "snmpv3_user genutzt Beispiel users create testi private dfGHL_eto4!?67 dfGHL_eto4!?67...

  • Seite 86: Syslog Kommandos

    Antwort SYSL001 show syslog status OK + Parameter Beschreibung Zeigt den Aktivierungsstatus des Syslogfunktion auf dem Switch Beispiel show syslog status Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort SYSL002 show syslog server OK + Parameter Beschreibung Zeigt die Syslog Server Parameter Beispiel show syslog server...
  • Seite 87 Antwort SYSL005 Syslog server <1/2> <1/2>  <name>: <Name> Beschreibung Konfiguration der Syslog Server Namen Beispiel syslog server 1 SysLSG1H4 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort SYSL006 syslog ser- <1/2>  ver <1/2> <ipaddr> <ipaddr> Beschreibung Konfiguration der Syslog Server IP Adresse Beispiel syslog server 1 192.168.2.23...
  • Seite 88 Command-line Interface Kommando Wertebereich Default Antwort SYSL009 syslog message-  <group index> enable group <group index> {ena- {enable|disable} ble|disable} Beschreibung Aktiveren oder Deaktivieren der einzelnen Message Groups Beispiel syslog message-group 2 disable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 88 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 89: Snapshot Kommandos

    Antwort SNSH001 show snapshot status OK + Parameter Beschreibung Zeigt den Status der SnapShot Datei (not present / busy /present / error) Beispiel show snapshot status Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 Kommando Wertebereich Default Antwort SNSH002 show snapshot timestamp OK + Parameter Beschreibung Zeigt den Zeitstempel des letzten Snapshots Beispiel show snapshot timestamp...
  • Seite 90 Command-line Interface Kommando Wertebereich Default Antwort SNSH005 file-transfer <method> read-  <method> from-device snaps-  <ipaddress>  hot <ipaddress> <file- <file-name> name> Beschreibung Startet den Downlad des Snapshots vom Gerät Beispiel file-transfer tftp read-from-device snapshot 192.168.1.40 Snap1 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.80 90 / 96 PHOENIX CONTACT 110152_de_00...

  • Seite 91: Radius Kommandos

    Wertebereich Default Antwort RADC001 show dot1x-authentica- tor global {cr} Beschreibung Anzeigen des globalen dot1x Modus. Beispiel show dot1x-authenticator global  Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort RADC002 show dot1x-authentica- <port-no> OK + Parameter tor port <port-no>{cr} Beschreibung Zeigt die folgenden Parameter für dot1x an einem gewählten Port: Control Mode, Guest VLAN, Re-Authentication Mode, Re-...
  • Seite 92 Antwort RADC007 dot1x-authentica- <port-no> disable tor port <port-no> reauthen- {enable|disable} tication-mode {enable|dis- able} Beschreibung Konfiguration des Port Re-Authentication Modus. Beispiel dot1x-authenticator port 5 reauthentication-mode enable Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort RADC008 dot1x-authentica- <port-no> tor port <port-no> reauthen- <value> tication-period <value>{cr} Beschreibung Konfiguration des Re-authentication timeout Zeit  1-65535 Beispiel dot1x-authenticator port 4 reauthentication-period 2000...
  • Seite 93 RADC011 users radius auth-ser- <server-id> ver_Id <server-id> udp- <value> port<value>{cr} Beschreibung Konfiguration des UPD Ports des RADIUS Servers für die ausgewählte Instanz Beispiel users radius auth-server_Id 172.16.22.200 udp-port 162 Gerätefamilie ab Firmware-Version FLOS Produktfamilie FL SWITCH 2000 2.70 Kommando Wertebereich Default Antwort RADC012 users radius auth-ser- <server-id> ver_Id <server-id> shared- <value> secret <value> {cr} Beschreibung Konfiguration des Shared Secret des RADIUS Servers für die ausgewählte Instanz...
  • Seite 94 Command-line Interface 94 / 96 PHOENIX CONTACT 110152_de_00...
