Endress+Hauser Micropilot FMR67B HART Technische Information Seite 46

46
DN65 Hornantenne - Prozessanschluss Flansch

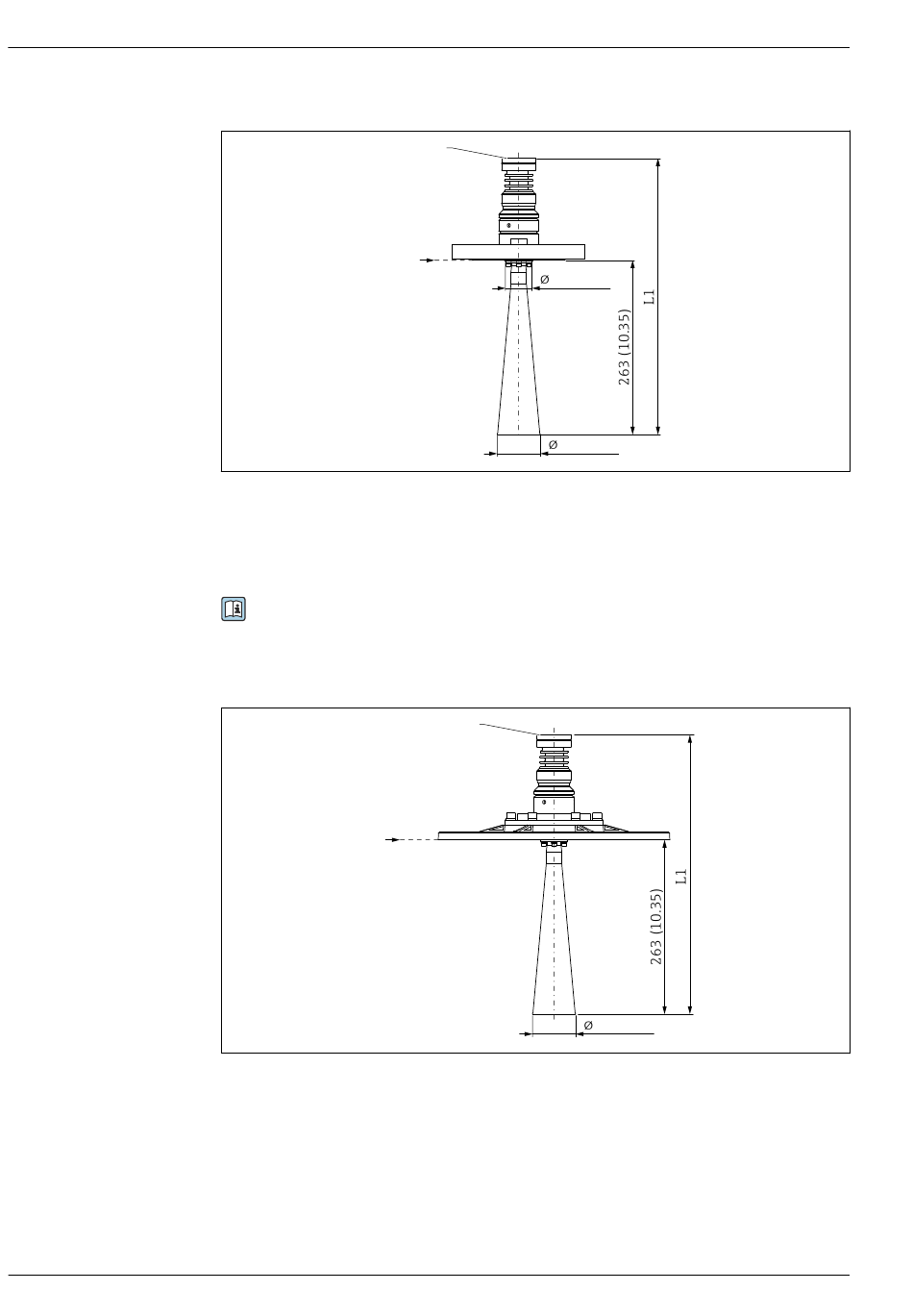

 50 Abmessungen DN65 Hornantenne - Prozessanschluss Flansch. Maßeinheit mm (in)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
L1 466 mm (18,35 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Die Flanschabmessungen sind abhängig von der gewählten Norm und der Dichtfläche (Bestell-
optionen).
Von der Norm abweichende Maße werden angegeben.
DN65 Hornantenne, mit UNI-Flansch und Ausrichtvorrichtung
R
 51 Abmessungen DN65 Hornantenne, mit UNI-Flansch und Ausrichtvorrichtung. Maßeinheit mm (in)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
L1 466 mm (18,35 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
1
R
40 (1.57)
65 (2.56)
1
Micropilot FMR67B HART
65 (2.56)
Endress+Hauser
A0046495
A0048883
