Versorgungsspannung
Elektrischer Anschluss
16
Material
• CuZn
• Kontakte von Steckerbuchse und Stecker vergoldet
Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart.
Ex-frei, Ex d, Ex e 10,5 ... 35 V
Ex i 10,5 ... 30 V
Nennstrom 4 ... 20 mA
Leistungsaufnahme max.0,9 W
Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und den jeweili-
gen Protokollspezifikationen genügen.
Gemäß IEC/EN 61010-1 ist für das Gerät ein geeigneter Trennschalter vorzusehen.

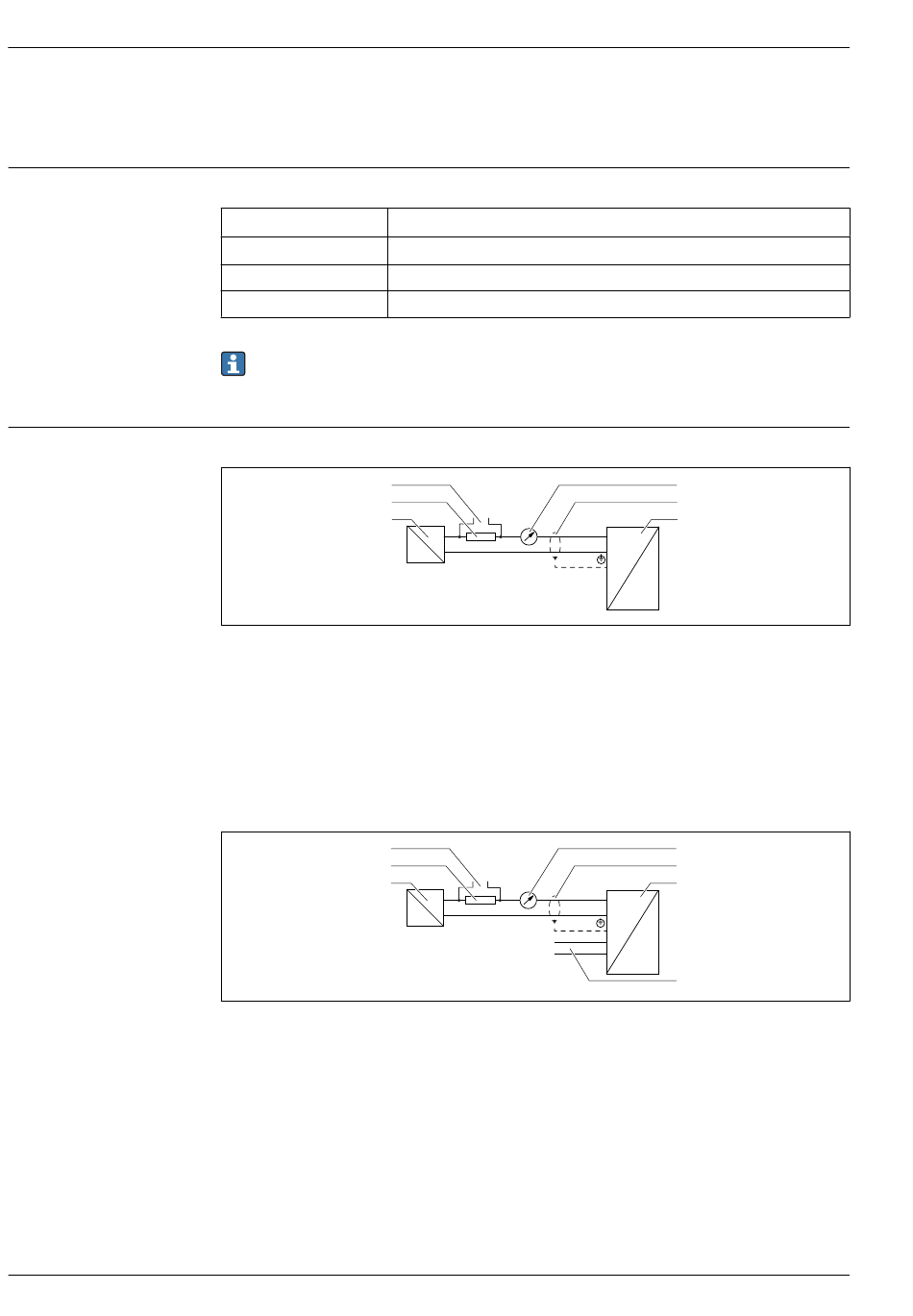

Blockschaltbild 4 ... 20 mA HART
3
2
1
 11 Blockschaltbild 4 ... 20 mA HART
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
Blockschaltbild 4 ... 20 mA HART, Schaltausgang (optional)
3
2
1
 12 Blockschaltbild 4 ... 20 mA HART, Schaltausgang
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Schaltausgang (Open Collector)
DC
DC
+ +
1
- -
2
+ +
1
- -
2
+
3
-
4
Micropilot FMR67B HART
4
5
6
I
Y
4
5
6
I
Y
7
