Endress+Hauser Micropilot FMR67B HART Technische Information Seite 17

Micropilot FMR67B HART
Potenzialausgleich
Endress+Hauser

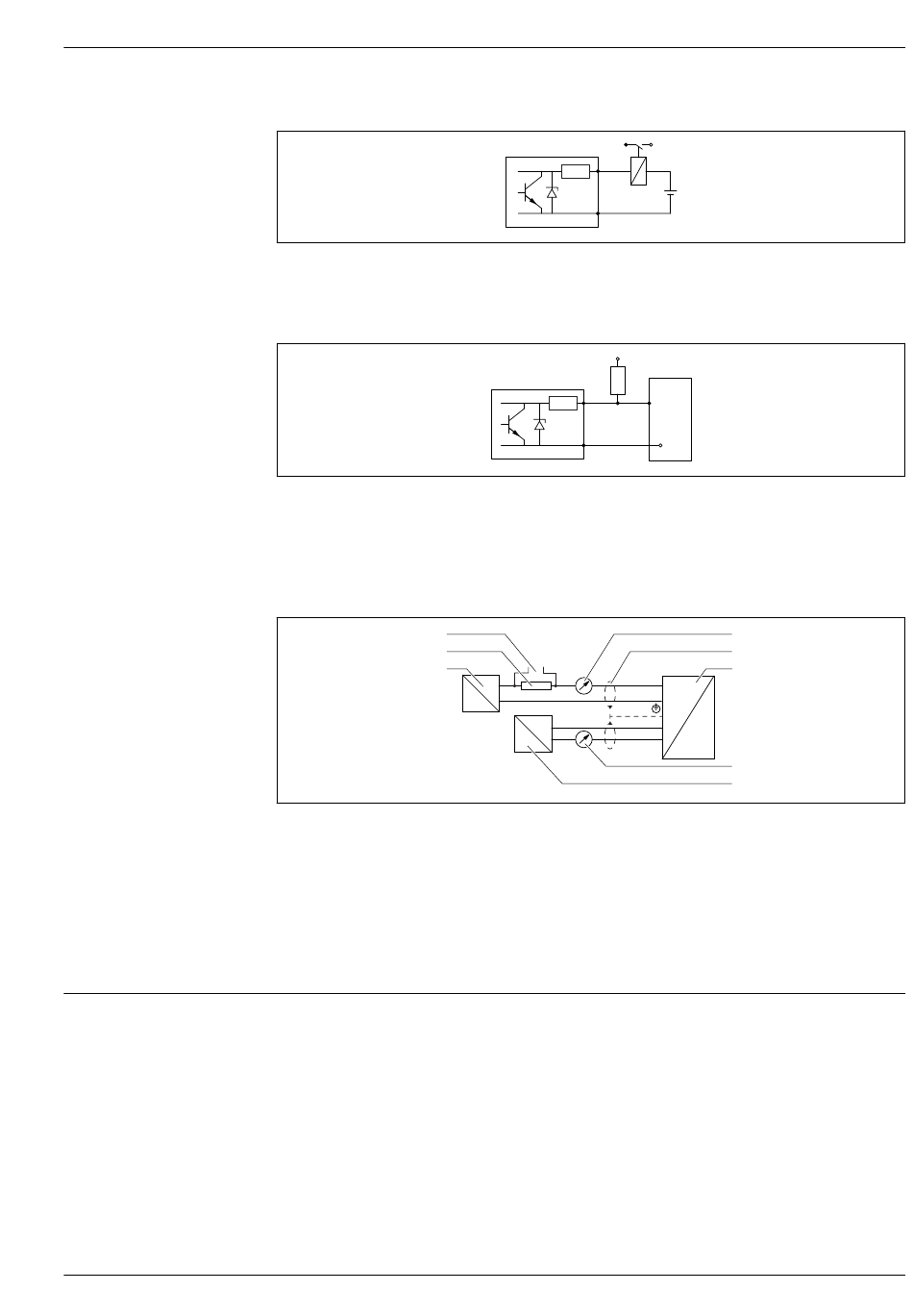

Anschlussbeispiel Relais
 13 Anschlussbeispiel Relais
Anschlussbeispiel Digitaleingang
 14 Anschlussbeispiel Digitaleingang
1 Pull-up-Widerstand
2 Schalteingang
Blockschaltbild 4 ... 20 mA HART + 4 ... 20 mA analog (optional)
3
2
1
 15 Blockschaltbild 4 ... 20 mA HART + 4 ... 20 mA analog
1 Speisetrenner für Spannungsversorgung, Stromausgang 1; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Analoges Anzeigeinstrument; maximale Bürde beachten
8 Speisetrenner für Spannungsversorgung, Stromausgang 2; Klemmenspannung beachten
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Gehäuses angeschlossen werden, bevor das Gerät ange-
schlossen wird.
3+
R
+
i
-
4-
+
1
2
3+
R
i
4-
+ +
1
- -
2
+ +
3
- -
4
4
5
6
I
Y
7
8
A0015909
A0015910
A0036502
17
