Erdung Des Switches; Anschließen Der Stromversorgung - Fs L2+ Schnellstartanleitung

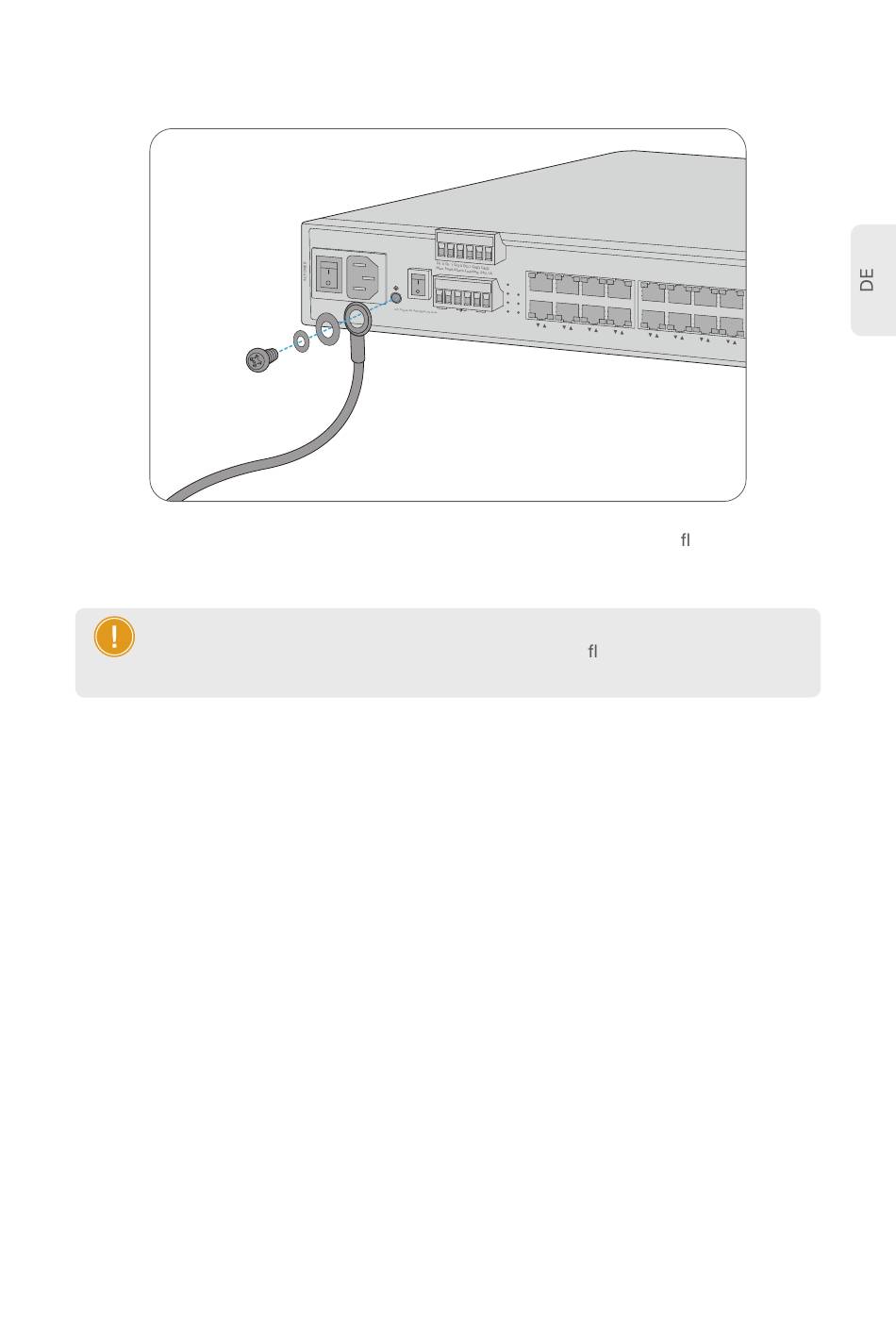

Erdung des Switches

Führen Sie die Erdungsverbindung von der Erdungsschraube zur Erdungs äche, bevor Sie
Geräte anschließen.
HINWEIS: 1. Das Erdungskabel ist nicht im Lieferumfang enthalten.
2. Dieses Produkt sollte auf einer gut geerdeten Ober äche, wie z. B. einer
Metallplatte, montiert werden.
Anschließen der Stromversorgung
Die 6-polige Klemmenleiste auf der Vorderseite wird für den redundanten DC-
Stromanschluss verwendet. Bitte befolgen Sie die folgenden Schritte.
1. Stecken Sie die positiven/negativen DC-Stromversorgungsdrähte in die Kontakte 1 und 2
für DC Power 1 bzw. 5 und 6 für DC Power 2.
1 2
3
4 5 6
ON
100 -240 V~ , 0.5A
max .
DC POW ER
ON
1 2
3
4 5 6
OFF
OFF
50/6 0 Hz
+
-
DC1 +
-
Fau lt
DC2
AC
DC 1
Rin g
DC 2
R.O .
Fau lt
DID O
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
18
19
20
21
22
23
24
19
Com bo
100 0 Lin k
AC
10/ 100 Lin k
AC
