FS N9550-64D Schnellstartanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
LINK/ACT
1
2
RESET
5
6
9
10
13
14
17
18
21
22
PSU
FAN
SYS
3
4
7
8
11
12
15
16
19
20
23
24
N9550-64D
DATA CENTER SWITCH
RECHENZENTRUMS-SWITCH
SWITCH DE CENTRE DE DONNÉES
データセンター用スイッチ
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
25
26
29
30
33
34
37
38
41
42
45
46
49
50
53
54
57
58
61
62
27
28
31
32
35
36
39
40
43
44
47
48
51
52
55
56
59
60
63
64
V1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FS N9550-64D

Inhaltszusammenfassung für FS N9550-64D

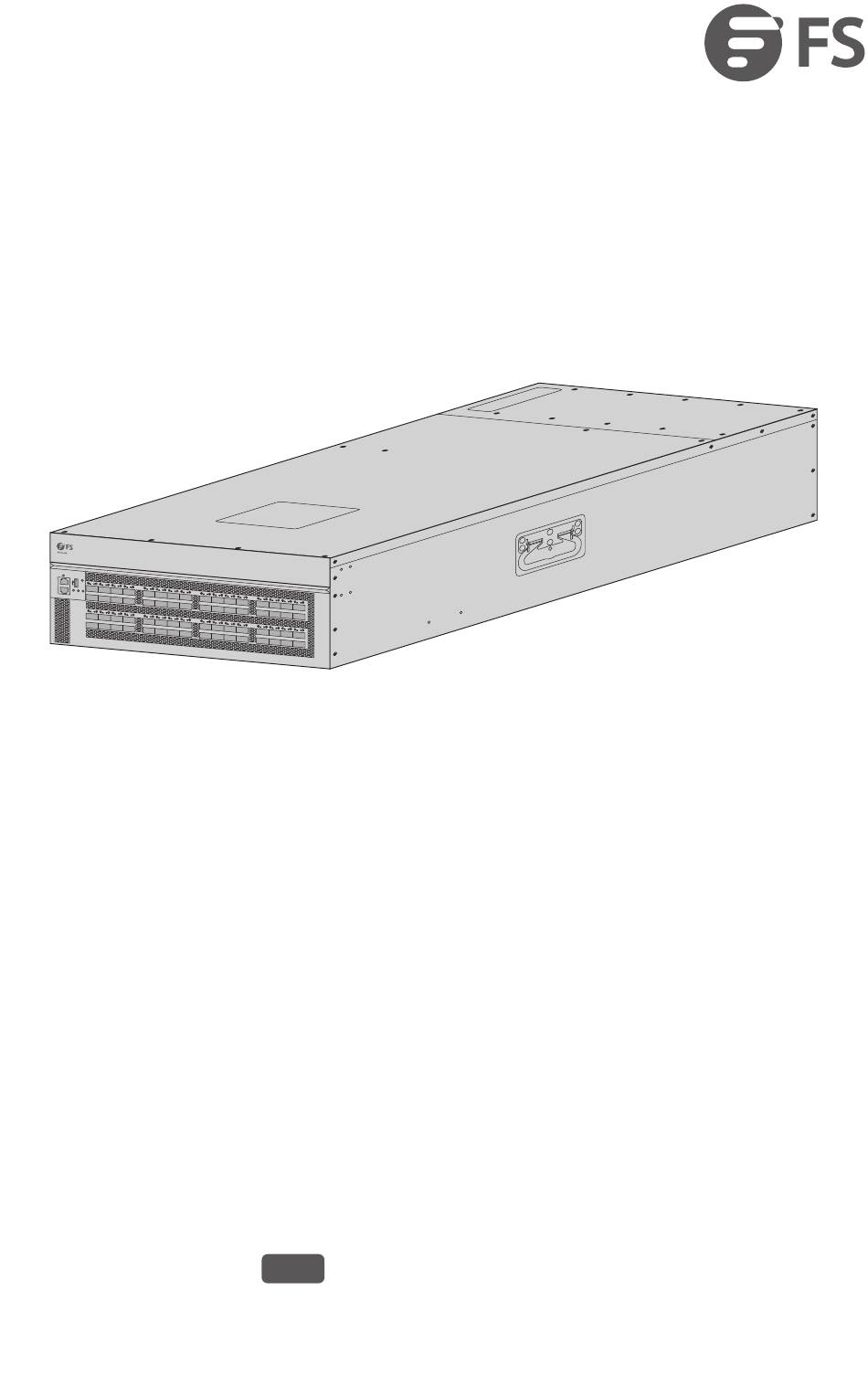

  • Seite 1 LINK/ACT RESET N9550-64D DATA CENTER SWITCH RECHENZENTRUMS-SWITCH SWITCH DE CENTRE DE DONNÉES データセンター用スイッチ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...

  • Seite 12: Einführung

    Einführung Vielen Dank, dass Sie sich für den N9550-64D Rechenzentrums-Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn montieren. LINK/ACT RESET N9550-64D Zubehör Netzkabel x4 Erdungskabel x1 Vordere Montagehalterung x2...

  • Seite 13: Hardware-Übersicht

    M4-Schraube x8 Gleitschiene und Chassisschiene x2 HINWEIS: Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann. HINWEIS: Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden, und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden. Hardware-Übersicht Ports an der Vorderseite LINK/ACT MGMT RESET...

  • Seite 14: Rückseite

    Rückseite Erdungspunkt 100-240V~; 50-60Hz; 10A MAX 100-240V~; 50-60Hz; 10A MAX 1 3 5 2 4 6 100-240V~; 50-60Hz; 10A MAX LINK/ACT 100-240V~; 50-60Hz; 10A MAX RESET Lüfter-Steckplätze Netzteile (AC) Installationsanforderungen Vergewissern Sie sich vor der Installation, dass Sie Folgendes haben: Kreuzschlitzschraubendreher, ESD-Armband und Kabelbinder zur Sicherung der Stromkabel.

  • Seite 15: Montage Des Switches

    Montage des Switches Rack-Montage 1. Befestigen Sie die vorderen Montagehalterungen mit den Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie die Gleitschienen und Chassisschienen mit den Schrauben und Kä gmuttern am Rack.

  • Seite 16: Erdung Des Switches

    LINK/ACT RESET 3. Schieben Sie den Switch entlang der Gleitschienen und Chassisschienen leicht in das Rack und befestigen Sie ihn mit den Schrauben. Erdung des Switches 1 3 5 2 4 6 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an. 2.

  • Seite 17: Anschließen Der Qsfp-Dd-Ports

    Anschließen der QSFP-DD-Ports LINK/ACT RESET 1. Verbinden Sie den kompatiblen QSFP-DD-Transceiver mit dem QSFP-DD-Port. 2. Schließen Sie ein LWL-Kabel an den Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. WARNUNG: Laserstrahlen können zu Augenschäden führen. Schauen Sie nicht ohne Augenschutz in die Bohrungen von Transceivern oder optischen Fasern.

  • Seite 18: Anschließen Des Mgmt-Ports

    Anschließen des MGMT-Ports LINK/A CT RESET 1. Schließen Sie ein Ende eines Standard-RJ45-Ethernet-Kabels an einen Computer an. 2. Schließen Sie das andere Ende des Kabels an den MGMT-Port des Switches an. Anschließen des USB-Ports LINK/A CT RESET Stecken Sie das USB-Flash-Laufwerk (Universal Serial Bus) in den USB-Port, um die Software und die Kon guration zu sichern und die Software o ine zu aktualisieren.

  • Seite 19: Anschließen Der Stromversorgung

    Anschließen der Stromversorgung 100-240V ~; 50-60Hz; 10A 1 3 5 2 4 6 100-240V ~; 50-60Hz; 10A 100-240V ~; 50-60Hz; 10A 100-240V ~; 50-60Hz; 10A 1. Stecken Sie das AC-Netzkabel in den Netzanschluss an der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, während das Gerät eingeschaltet ist.
  • Seite 20 Fehlerbehebung Ausfall des Leistungsmoduls Prüfen Sie, ob das Leistungsmodul zum Switch passt. Prüfen Sie, ob das Leistungsmodul vollständig eingesteckt ist. Ziehen Sie es dann heraus und stecken Sie es erneut ein. Wenn sich viel Staub im Leistungsmodul be ndet, befreien Sie es von jeglichem Staub. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den technischen Support.

  • Seite 21: Produktgarantie

    Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Seite 43 2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
