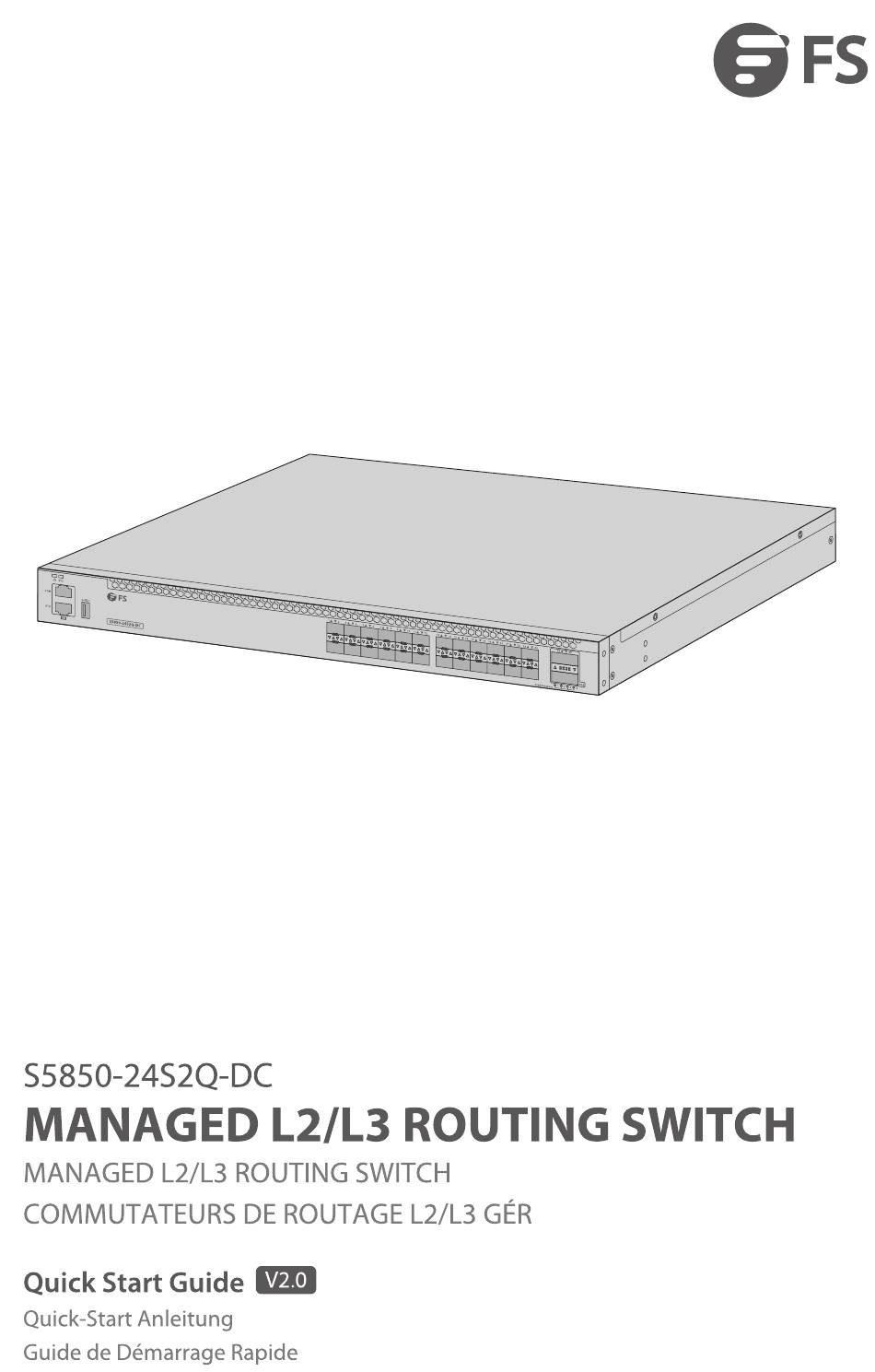

S5850-24S2Q-DC MANAGED L2/L3 ROUTING SWITCH MANAGED L2/L3 ROUTING SWITCH COMMUTATE-URS DE ROUTAGE L2/L3 GÉR Quick Start Guide V2.o Quick-Start Anleitung Guide de Démarrage Rapide...
Seite 13
Einführung Vielen Dank, dass Sie sich für den S5850-24S2Q-DC Switch entschieden haben. Diese Anleitung sol Sie mit dem Layout des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S5850-24S2Q-DC Zubehör Klemmenblock-Anschluss Konsolenkabel Cat5e Kabel Gummipad x4 M4 Schraube Erdungskabel xl Montagehalterung...
Seite 14
Hardware-Übersicht Ports an der Vorderseite Ports Description SFP+-Ports für IOG Transceiver sFp+ QSFP+ QSFP+-Ports für 40G Oder 4x 1OG-Verbindungen Ein RJ45-Console-Port für die serielle Verwaltung Ein RJ45 Ethernet Management Port Ein USB-Management-Port für Software- und Konfigurationssicherung und Online-Software-Upgrade LEDs an der Vorderseite ID SYS SFP+ 40G Breakout...
Seite 15
IDescription Status Der Port ist nicht verbunden. Leuchtet Grün 1OG-Port ist verbunden. Der SFP+-Port sendet Oder empfängt Pakete mit IOG. Blinkt Grün Leuchtet Gelb 1G-Port ist verbunden. Blinkt Gelb Der SFP+-Port sendet Oder empfängt Pakete mit 1G. Der Port ist nicht verbunden.
Seite 16
Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie folgende Materialien besitzen: • Kreuzsch litzsch raubendreher. • M6 Schrauben. • Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1HE. • RJ-45-Ethernet-KabeI der Kategorie 5e Oder höher für den Anschluss der Netzwerkgeräte. Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 450C...
Seite 17
Rack-Montage 1. Befestigen Sie die Montagehalterungen mit acht M4-Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit vier M6-Schrauben und Käfigmuttern am Rack.
Seite 18
Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt an der Rückwand des Switches.
Seite 19
Anschließen SFP+-Ports 'Installieren Sie zuerst SFP+-Transceiver und verbinden Sie dann Glasfaserkabel mit den Transceiver-Ports Oder schließen Sie DAC-Kabel an die SFP+-Schnittstelle WARNUNG: Laserstrahlen können zu Augenschäden führen. Schauen Sie nicht ohne Augenschutz in die Bohrungen von optischen Modulen Oder Glasfasern. Anschließen der QSFP+-Ports Installieren...
Seite 20
Anschließen der Management-Ports Anschließen des Console-Ports 1. Stecken Sie den RJ45-Stecker in den RJ45 Console-Port an der Vorderseite des Switches. 2. Schließen Sie das andere Ende des Konsolenkabels an die serielle Schnittstelle RS-232 Computers an. Anschließen des ETH-Ports 1.Verbinden Sie ein Ende eines standardmäßigen RJ45-Ethernet-Kabels mit einem Computer. 2.
Seite 21
Anschließen USB-Ports Stecken Sie die Universal Serial Bus (USB)Ascheplatte in den USB-Port für Software- und Konfigurationssicherung und Offline-Software-Upgrade. Konfigurieren des Switches Konfigurieren des Switches über die webbasierte Schnittstelle Schritt 1: Schließen Sie den Computer über das Netzwerkkabel an den Management Port des Switches Schritt 2: Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1 .x ein.
Seite 22
Schritt 3:Öffnen Sieeinen Browser,geben Siehttp://192.168.1.1 ein, und geben Sieden Standardbenutzernamen und das Standardkennwort admin/admin ein. Schritt 4: Klicken Sie auf Login, um die webbasierte Konfigurationsseite anzuzeigen. Konfigurieren des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Konsolenkabel an den Konsolenanschluss des Switches Schritt 2: Starten Sie die Terminalsimulationssoftware...
Seite 23
Fehlerbehebung Fehlerbehebung bei Ladefehlern Wenn das Laden fehlschlägt, läuft das System in der ursprünglichen Version weiter. Zu diesem Zeitpunkt sollten die Benutzer zunächst überprüfen, 0b die physischen Port-Verbindungen Ordnung Sind.Wenn einige Ports nicht angeschlossen Sind, schließen Sie sie erneut an, um sicherzustellen, dass die physikalischen Verbindungen korrekt Sind, und beginnen Sie mit dem erneuten Laden.
Seite 24
Support und andere Ressourcen Download https://www.fs.com/de/products_support.html Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.htm Produktgarantie FSgarantiert seinen Kunden, dass wir bei Schäden Oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen Sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für maßgefertigte Artikel Oder maßgeschneiderte Lösungen.
