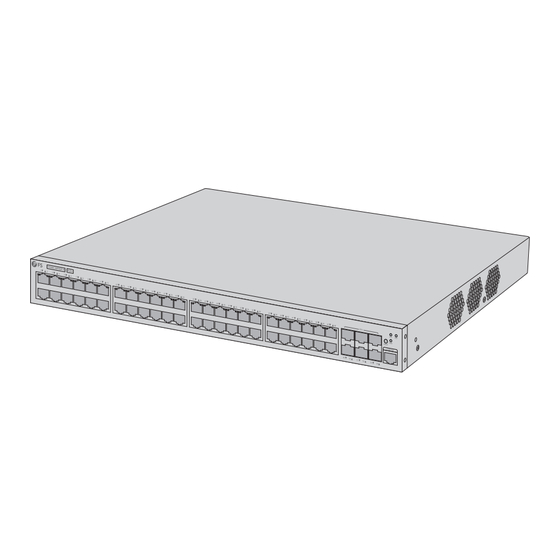

FS S5500-48T6SP-R Schnellstartanleitung
Verwandte Anleitungen für FS S5500-48T6SP-R
Inhaltszusammenfassung für FS S5500-48T6SP-R
- Seite 1 S5500-48T6SP-R 48-PORT GIGABIT L3 POE+ MANAGED SWITCH 48-PORT GIGABIT MANAGED L3 POE+ SWITCH SWITCH MANAGEABLE L3 48 PORTS GIGABIT POE+ ��ポート ギガビッ トL� POE+管理型スイッチ Quick Start Guide V4.1 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 12: Einführung
Einführung Vielen Dank, dass Sie sich für den Managed POE+ Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen können. S5500-48T6SP-R Zubehör NEtzkabel x2 Console-Kabel x1... -
Seite 13: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite RJ45 SFP+ CON Ports Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Verbindungen SFP+ Hot-swap-fähige SFP+-Ports für 1/10G-Verbindungen Ein RJ45-Console-Port für die serielle Verwaltung LEDs an der Vorderseite Beschreibung LEDs Status Der Switch ist eingeschaltet. Das System wird hochgefahren. Blinking Das System funktioniert ordnungsgemäß. -
Seite 14: Installationsvoraussetzungen
Taste Beschreibung SWAP Swap-Funktion, die zum Umschalten von PoE verwendet wird. Installationsvoraussetzungen Der Installationsort muss gut belüftet sein. Stellen Sie sicher, dass um den Switch herum eine ausreichende Luftzirkulation besteht. Vermeiden Sie die Beschädigung von Geräten, indem Sie das Verfahren zur Vermeidung elektrostatischer Entladungen befolgen. -
Seite 15: Montage Des Switches
Montage des Switches Tisch-Montage 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie den Switch auf einen Tisch. Rack-Montage 1. Befestigen Sie die Montagehalterungen mit M3-Schrauben an den beiden Seiten des Switches. -
Seite 16: Erdung Des Switches
2. Befestigen Sie den Switch mit Schrauben und Kä gmuttern am Rack. Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben am Erdungspunkt auf der Rückseite des Switches. -
Seite 17: Anschließen Der Rj45-Ports
Anschließen der RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port von IP-Kameras, IP-Telefonen, Access Points oder anderen Netzwerkgeräten an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. Anschließen der SFP+-Ports 1. Verbinden Sie den kompatiblen SFP+-Transceiver mit dem SFP+-Port. 2. -
Seite 18: Anschließen Des Console-Ports
Anschließen des Console-Ports 1. Verbinden Sie den RJ45-Steckverbinder mit dem RJ45-Console-Port des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen Port des Computers. Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netz-Port an der Rückseite des Switches. 2. -
Seite 19: Kon Gurieren Des Switches
Schritt 3: Ö nen Sie einen Browser, geben Sie die Standard-IP-Adresse des Switches http://192.168.1.1 sowie den Benutzernamen und das Passwort admin/admin ein. Jetzt können Sie den Switch kon gurieren. Weitere Informationen nden Sie in der Online-Kon gurationsanleitung für den POE+-Switch S5500-48T6SP-R. - Seite 20 Kon gurieren des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das mitgelieferte Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: Baud rate auf 115200, Data bits auf 8, Stop bits auf 1, Sum check bit auf no und Tra c control auf no.
-
Seite 21: Produktgarantie
Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. -
Seite 42: Compliance Information
Warning: This is a class A product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2014/35/EU, 2011/65/EU and (EU)2015/863. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html.
