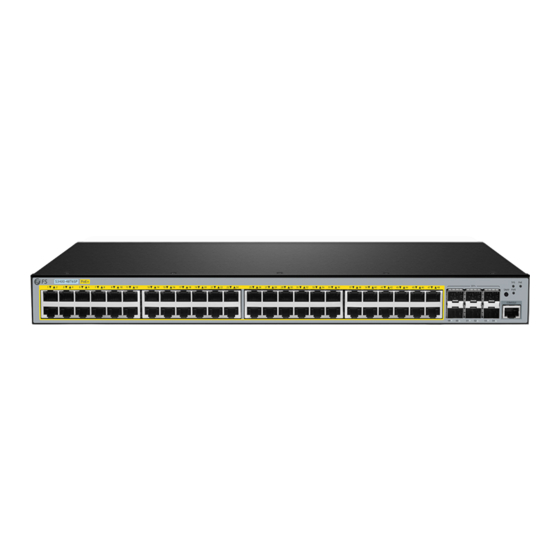

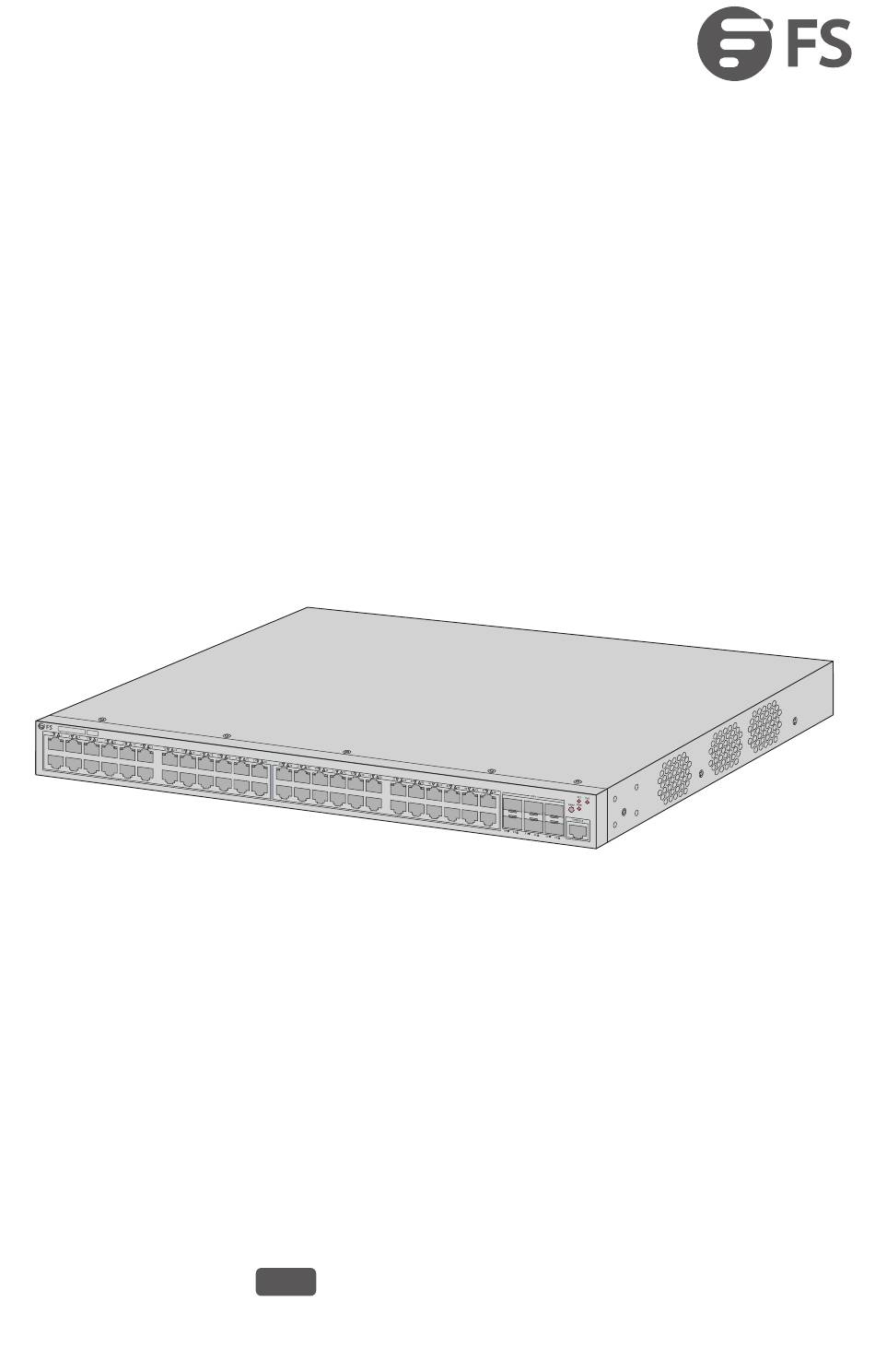

Einführung Vielen Dank, dass Sie sich für den S3400-48T6SP Ethernet L2+ PoE+ Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. S3400-48T6SP POE+ S3400-48T6SP Zubehör Netzkabel x1...
Hardware-Übersicht Ports an der Vorderseite CONSOLE S3400-48T6SP POE+ RJ45 SFP+ Port Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Anschluss SFP+ SFP+-Ports für 10G-Verbindung CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung LEDs an der Vorderseite RJ45 SYS PoE S3400-48T6SP POE+ SFP+ Status Beschreibung Der Switch ist eingeschaltet.
Taste an der Vorderseite S3400-48T6SP POE+ SWAP Taste Beschreibung SWAP Swap-Funktion, wird zum Umschalten der PoE-Anzeige verwendet. Rückseite Strom EIN/AUS POWER Input:100-240Vac Freq:50/60Hz Stromversorgung (DC) Erdungspunkt Stromversorgung (AC) Installationsvoraussetzungen Vergewissern Sie sich vor der Installation, dass Sie Folgendes zur Hand haben: Schraubendreher, statiksicheres Armband und andere Ethernet-Endgeräte.
Der Switch sollte mindestens 1 HE (44,45 mm) von den Geräten an seinen Seiten entfernt installiert werden. Achten Sie darauf, dass der Switch waagerecht und stabil steht, um gefährliche Bedingungen zu vermeiden. Installieren Sie das Gerät nicht in einer staubigen Umgebung. Der Installationsort muss frei von austretendem oder tropfendem Wasser, starkem Tau und Feuchtigkeit sein.
Rack-Montage 1. Befestigen Sie die Montagehalterungen mit den mitgelieferten Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie den Switch mit den Schrauben am Rack. HINWEIS: Wenn Sie die Halterungen befestigen, zeigt die Vorderseite des Switches nach vorne.
Erdung des Switches S3 40 0- 48 T6 SP PO E+ P O W E 4 0 V a c 1 0 0 -2 In p u t: 0 /6 0 H F re q :5 O F F 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist.
1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port eines Netzwerkgeräts an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. Anschließen der SFP+-Ports 1. Stecken Sie den kompatiblen SFP+-Transceiver in den SFP+-Port. 2. Schließen Sie ein Glasfaserkabel an den Glasfaser-Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an.
1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen Anschluss des Computers. Anschließen der Stromversorgung P O W E R V a c 0 0 -2 4 0 In p u t: 1 0 /6 0 H z F re q :5...
Quick Connect Protocol: Serial The port may be manually entered or selected from the list. Flow Control Port: COM3 DTR/DSR 115200 Baud rate: RTS/CTS Data bits: XON/XOFF Parity: None Stop bits: Name of pipe: Show quick connect on startup Save session Open in a tab Connect Cancel...
Schritt 3: Öffnen Sie einen Browser, geben Sie http://192.168.1.1 ein und geben Sie den Standard-Benutzernamen und das Passwort admin/admin ein. IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login Schritt 4: Klicken Sie auf Login, um die webbasierte Konfigurationsseite anzuzeigen. Fehlersuche Fehler im Zusammenhang mit dem Strom- und Kühlsystem Wenn der Power Switch auf "ON"...
Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU und 2014/35/EU konform ist. Eine Kopie der EU-Konformitätserklärung finden Sie unter www.fs.com/de/company/quality_control.html FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/UE et 2014/35/UE. Une copie de la Déclaration UE de Conformité est disponible sur https://www.fs.com/fr/company/quality_control.html FS.COM LIMITED...
