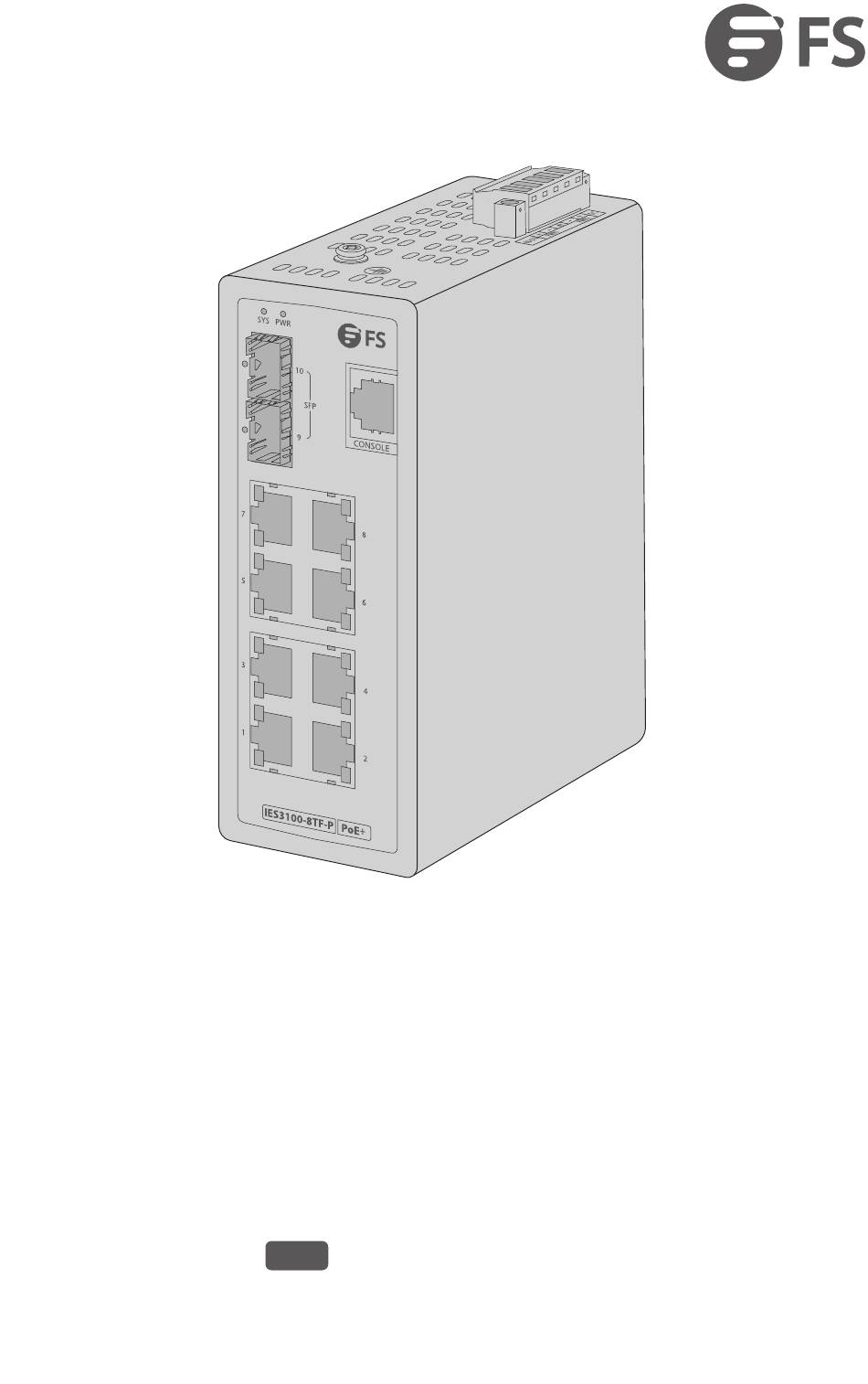

- Seite 1 IES3100-8TF-P L2+ MANAGED INDUSTRIAL SWITCH INDUSTRIELLER MANAGED L2+ SWITCH SWITCH INDUSTRIEL MANAGEABLE L2+ L�+管理型産業用スイッチ Quick Start Guide V3.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
- Seite 12 Einführung Vielen Dank, dass Sie sich für diesen Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. IES3100-8TF-P Zubehör Console-Kabel x1 HINWEIS: 1. Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann.
- Seite 13 Hardware-Übersicht Ports an der Vorderseite CONSOLE RJ45 Ports Beschreibung 10/100/1000BASE-T-Ports für Ethernet-Verbindungen RJ45 SFP-Ports für 100M/1G/2,5G-Verbindungen Ein RJ45-Console-Port für die serielle Verwaltung CONSOLE Oberseite Erdungspunkt Klemmblock-Anschluss...
- Seite 14 Rückseite DIN-Schienen-Montageclip LEDs an der Vorderseite RJ45...
- Seite 15 Beschreibung LEDs Status Der Netzeingang wird mit Strom versorgt. Der Netzeingang wird nicht mit Strom versorgt. Das System fährt hoch und ist noch nicht betriebsbereit. Das System ist betriebsbereit. Blinkt Keine Netzspannung oder das System ist nicht betriebsbereit. Ein PoE-Endgerät ist angeschlossen Durchgehend gelb und wird über PoE mit Strom versorgt.
- Seite 16 Serieller Port (Terminal) Die oben genannten Workstations müssen mit einem COM-Port (DB9) oder einem USB-RS232-Konverter ausgestattet sein. Die oben genannten Workstations verügen über einen Terminal-Emulator, wie z. B. HyperTerminal (enthalten in Windows XP/2003). Serielles Kabel: Ein Ende wird an den seriellen RS232-Port angeschlossen, das andere Ende an den RJ45-Console-Port des Switches.
- Seite 17 Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit einer Schraube und den Unterlegscheiben am Erdungspunkt an der Vorderseite des Switches. ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle Stromversorgungsanschlüsse getrennt wurden.
- Seite 18 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port einer Kamera, eines Outdoor-AP, eines Computers oder anderer Netzwerkgeräte an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. Anschließen der SFP-Ports 1. Verbinden Sie den kompatiblen SFP-Transceiver mit dem SFP-Port. 2.
- Seite 19 Anschließen der Stromversorgung Auf der Oberseite des Switches be ndet sich ein DC-Stromanschluss, der aus einem Anschluss-Klemmblock mit 5 Polen besteht. Bitte befolgen Sie die folgenden Schritte, um den Stromdraht anzuschließen. Name Beschreibung Positiv Negativ Erfordert eine gute Erdung 1. Stecken Sie die positiven/negativen DC-Drähte in die Kontakte + und – für Power 1 und Power 2.
- Seite 20 Positiver Pin (+) Negativer Pin (-) Pin 2/4 Pin 1/5 2. Ziehen Sie die Schrauben der Drahtklemmen fest, damit sich die Drähte nicht lockern können. HINWEIS: Der Drahtquerschnitt für den Anschluss-Klemmblock sollte im Bereich von 12 bis 16 AWG liegen. Kon gurieren des Switches Kon gurieren des Switches mithilfe der webbasierten Schnittstelle Schritt 1: Schließen Sie den Computer über das Netzwerkkabel an einen beliebigen...
- Seite 21 Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Seite 42 2011/65/EU und (EU)2015/863 konform ist.Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2011/65/EU et (EU)2015/863 . Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante...
