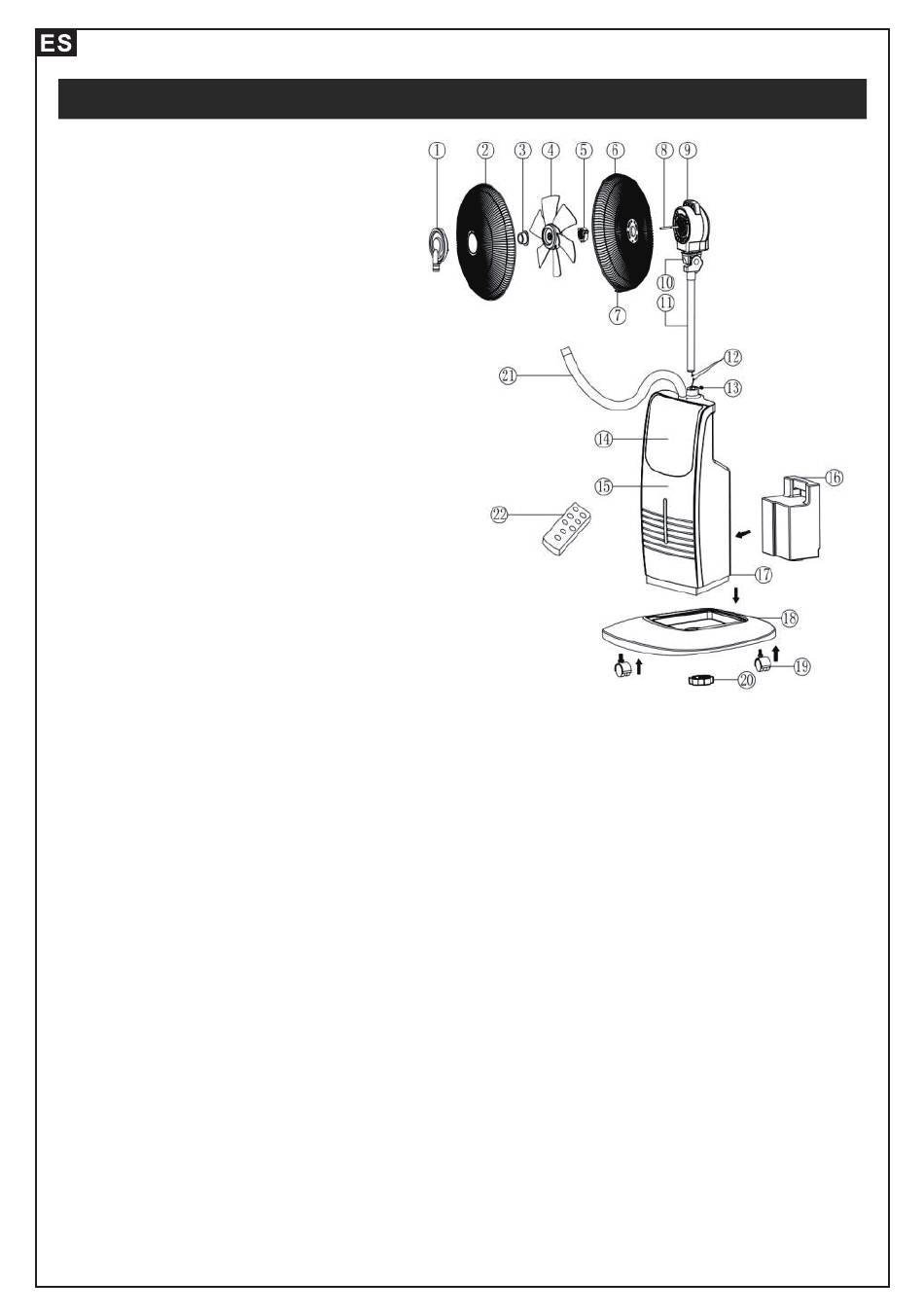

Información técnica
1. Marco de nebulizador
2. Malla frontal
3. Tuerca de bloqueo de la cuchilla
4. Cuchillas
5. Tuerca de bloqueo para la malla
6. Malla trasera
7. Anillo de red
8. Eje motriz
9. Cubierta del motor
10. Soporte del motor y soporte de conexión
11. Tubo principal
12. Linea de conexión a la red eléctrica
13. Soporte de tornillo fijo
14. Panel de control
15. Panel decorativo
16. Depósito de agua
17. Estructura principal
18. Base
19. Ruedas
20. Tuerca de bloqueo de la base
21. Tubo de nebulización
22. Mando a distancia
Montaje del aparato:
1. Instale las cinco ruedas (19)en la base (18).
2. Instale el marco (17) en la base (18), y utilice la tuerca de bloqueo de la base(20) para
atornillar firmemente en la base.
3. Conecte la linea de conexión eléctrica (12), y colóquela en el marco principal (17), y
apriete con el tornillo de fijación del soporte (13).
4. Instale la red trasera (6), y apriete con la tuerca de seguridad (5) en la cubierta del motor
(9).
5. Instale las cuchillas (4)en el eje del motor (8), y en sentido contrario a las agujas del reloj
por la tuerca de bloqueo de las cuchillas (3).
Instalación
Asegúrese de retirar todo el material de embalaje del interior del aparato. Asegúrese de
–
que el ventilador está desconectado de la redeléctrica antes de iniciar cualquier
operación de instalación o montaje.
Ela parato debe utilizarse con su base instalada.
–
Instale la placa del nebulizador (1) en la red frontal (2)y atornillela conlos tornillos de
–
bloqueo de la placa del nebulizador (3).
Colocar la red delantera (2)yla trasera (7)juntas, y atornillar para asegurar mediante un
–
anillo de red, y apretar mediante contratuerca de red (11).
