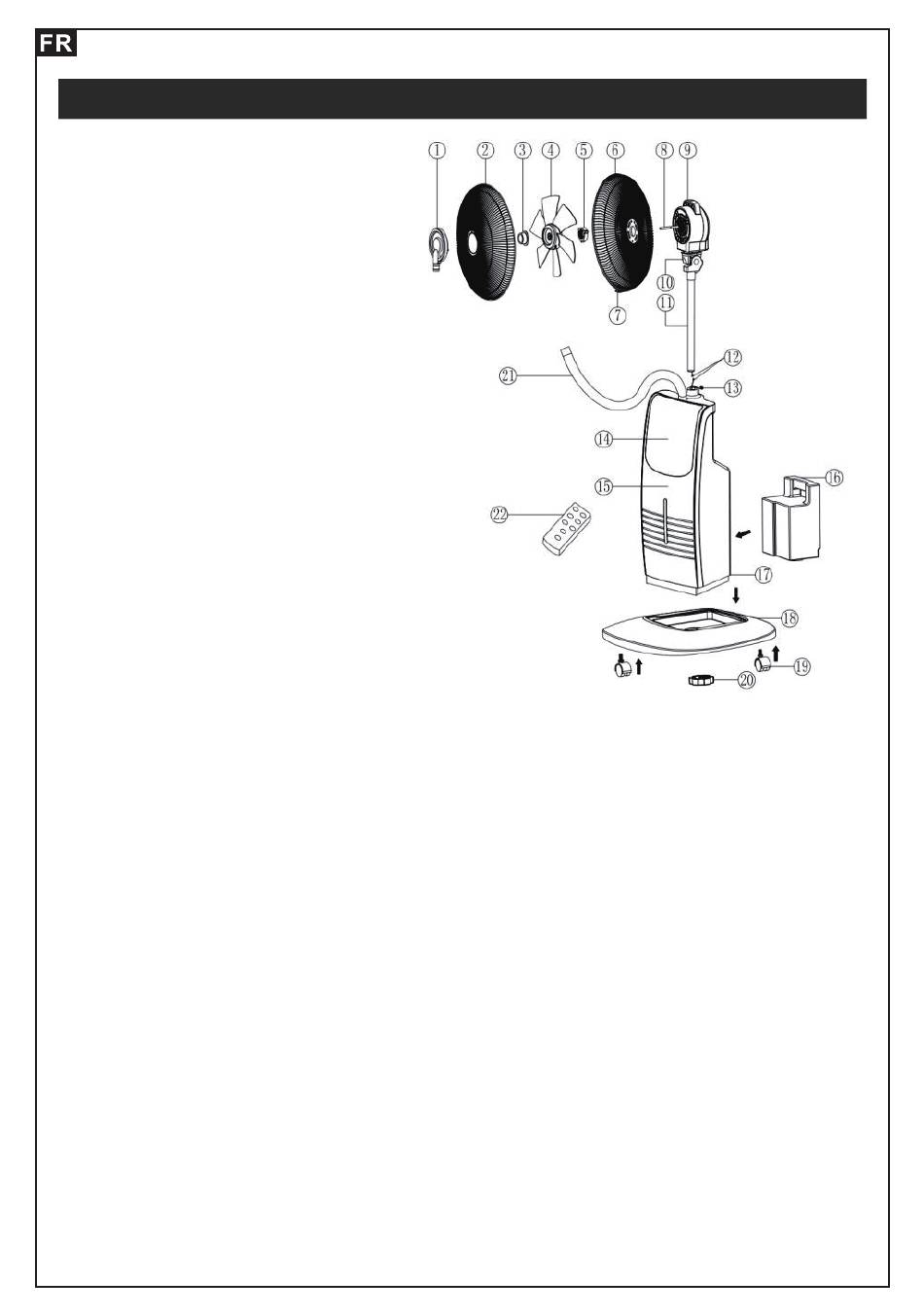

Technical information
1. Panneau de brumisation
2. Grille avant
3. Contre-écrou de lame
4. Lames
5. Contre-écrou de grille
6. Grille arrière
7.Anneau de grillage
8. Arbre moteur
9. Couvercle moteur
10. Porte-moteur et support de connexion
11. Porte-main
12. Ligne de connexion électrique
13. Vis fixe du support
14.Panneau de commande
15.Panneau décoratif
16. Réservoir d'eau
17. Corps principal
18.Base
19. Roues
20. Contre-écrou de base
21. Tube de brumisation
22.Télécommande
Assemblage de l'appareil :
– Fixez Cing roues(19)sur la base (18).
– Fixez le corps (17) dans la base (18), et vissez-la base bien avec le contre-écrou de base
(20)
– Branchez la ligne de connexion électrique (12), et mettez-a dans le corps principal (17),
et serrez-le avec la vis fixe (13).
– Fixez la grille arrière (6), et serrez le contre-écrou de la grille (5) sur le couvercle moteur
(9).
– Fixez les lames (4) sur l'arbre moteur (8), et dans le sens antihoraire par le contre-écrou
de lame (3)
Installation :
– Assurez-vous d'enlever tous les matériaux d'emballage de lintérieur de l'appareil.
– Assurez-vous que le ventilateur est éteint avant de commencer les opérations
d'installation ou de montage.
– L'appareil doit ètre utilisé avec sa base montée.
– Fixez la plaque de brumisation (1) sur la grille avant (2) et vissez les vis de blocage de la
plaque de brumisation(3).
– Mettez la grille avant (2) et la grille arrière (7)ensemble, et Vissez pour fixer par l'anneau
de grille, et serrez -le par le contre- écrou de grille (11).
