9.7

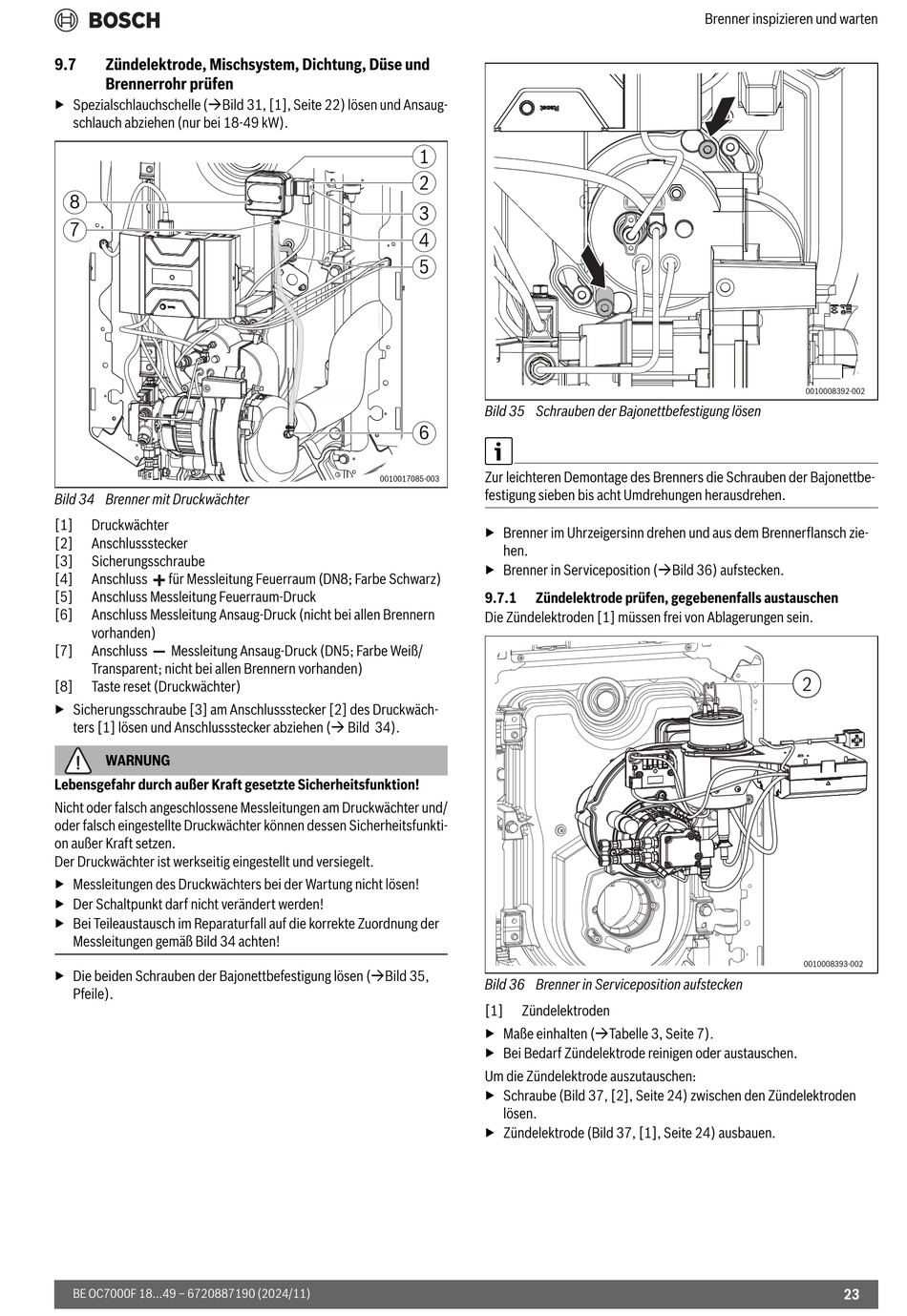

Zündelektrode, Mischsystem, Dichtung, Düse und
Brennerrohr prüfen
▶ Spezialschlauchschelle (Bild 31, [1], Seite 22) lösen und Ansaug-
schlauch abziehen (nur bei 18-49 kW).
8
7
Bild 34 Brenner mit Druckwächter
[1]
Druckwächter
[2]
Anschlussstecker
[3]
Sicherungsschraube
[4]
Anschluss
für Messleitung Feuerraum (DN8; Farbe Schwarz)
[5]
Anschluss Messleitung Feuerraum-Druck
[6]
Anschluss Messleitung Ansaug-Druck (nicht bei allen Brennern
vorhanden)
[7]
Anschluss
Messleitung Ansaug-Druck (DN5; Farbe Weiß/
Transparent; nicht bei allen Brennern vorhanden)
[8]
Taste reset (Druckwächter)
▶ Sicherungsschraube [3] am Anschlussstecker [2] des Druckwäch-
ters [1] lösen und Anschlussstecker abziehen ( Bild 34).
WARNUNG
Lebensgefahr durch außer Kraft gesetzte Sicherheitsfunktion!
Nicht oder falsch angeschlossene Messleitungen am Druckwächter und/
oder falsch eingestellte Druckwächter können dessen Sicherheitsfunkti-
on außer Kraft setzen.
Der Druckwächter ist werkseitig eingestellt und versiegelt.
▶ Messleitungen des Druckwächters bei der Wartung nicht lösen!
▶ Der Schaltpunkt darf nicht verändert werden!
▶ Bei Teileaustausch im Reparaturfall auf die korrekte Zuordnung der
Messleitungen gemäß Bild 34 achten!
▶ Die beiden Schrauben der Bajonettbefestigung lösen (Bild 35,
Pfeile).
BE OC7000F 18...49 – 6720887190 (2024/11)
1
2
3
4
5
Bild 35 Schrauben der Bajonettbefestigung lösen
6
Zur leichteren Demontage des Brenners die Schrauben der Bajonettbe-
0010017085-003
festigung sieben bis acht Umdrehungen herausdrehen.
▶ Brenner im Uhrzeigersinn drehen und aus dem Brennerflansch zie-
hen.
▶ Brenner in Serviceposition (Bild 36) aufstecken.
9.7.1
Zündelektrode prüfen, gegebenenfalls austauschen
Die Zündelektroden [1] müssen frei von Ablagerungen sein.
Bild 36 Brenner in Serviceposition aufstecken
[1]
Zündelektroden
▶ Maße einhalten (Tabelle 3, Seite 7).
▶ Bei Bedarf Zündelektrode reinigen oder austauschen.
Um die Zündelektrode auszutauschen:
▶ Schraube (Bild 37, [2], Seite 24) zwischen den Zündelektroden
lösen.
▶ Zündelektrode (Bild 37, [1], Seite 24) ausbauen.
Brenner inspizieren und warten
0010008392-002
2
0010008393-002
23
