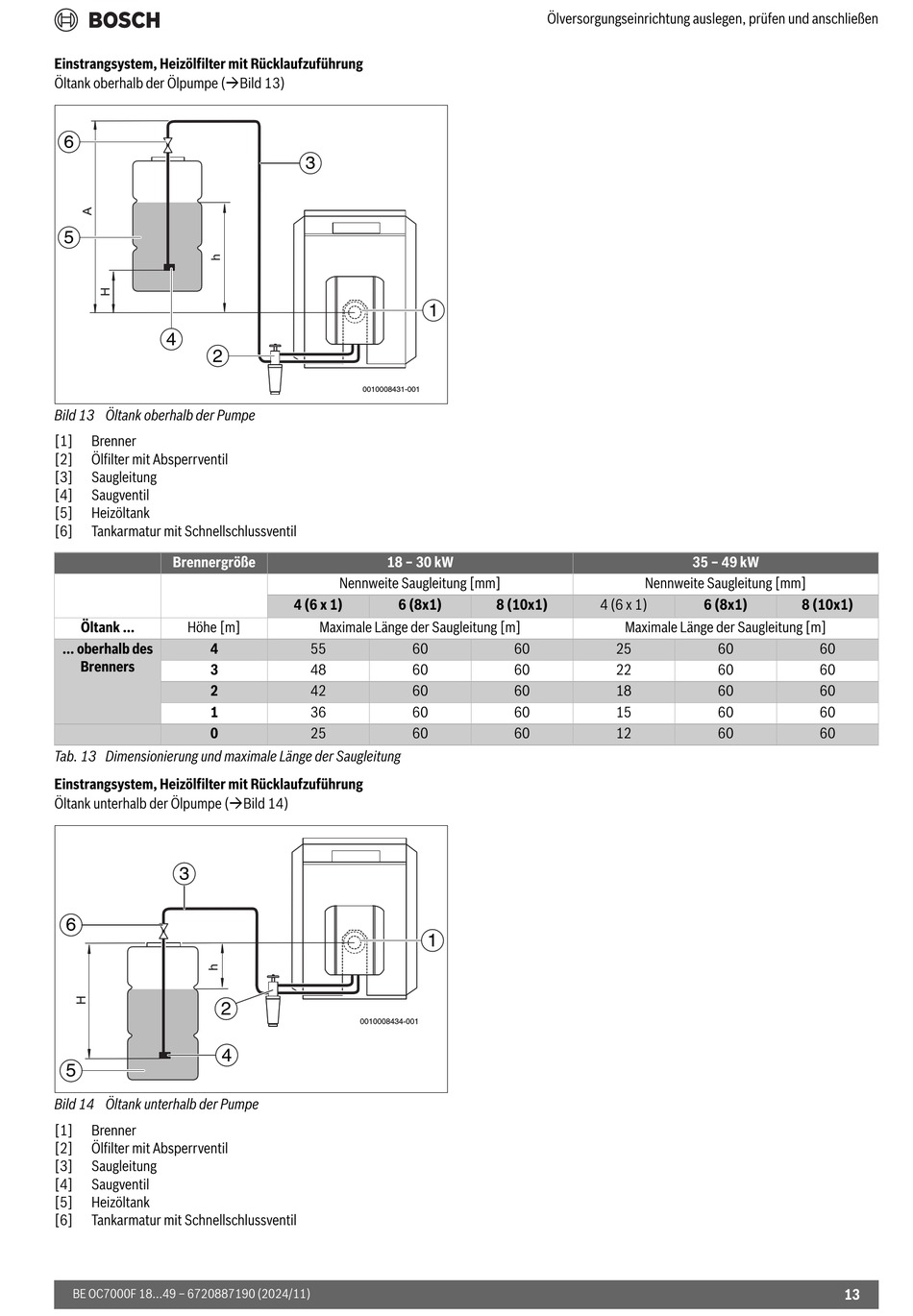

Einstrangsystem, Heizölfilter mit Rücklaufzuführung
Öltank oberhalb der Ölpumpe (Bild 13)
6
5
4
2
Bild 13 Öltank oberhalb der Pumpe
[1]
Brenner
[2]
Ölfilter mit Absperrventil
[3]
Saugleitung
[4]
Saugventil
[5]
Heizöltank
[6]
Tankarmatur mit Schnellschlussventil
Brennergröße
Öltank ...
Höhe [m]
... oberhalb des
4
Brenners
3
2
1
0
Tab. 13 Dimensionierung und maximale Länge der Saugleitung
Einstrangsystem, Heizölfilter mit Rücklaufzuführung
Öltank unterhalb der Ölpumpe (Bild 14)
3
6
2
4
5
Bild 14 Öltank unterhalb der Pumpe
[1]
Brenner
[2]
Ölfilter mit Absperrventil
[3]
Saugleitung
[4]
Saugventil
[5]
Heizöltank
[6]
Tankarmatur mit Schnellschlussventil
BE OC7000F 18...49 – 6720887190 (2024/11)
3
1
0010008431-001
18 – 30 kW
Nennweite Saugleitung [mm]
4 (6 x 1)
6 (8x1)
Maximale Länge der Saugleitung [m]
55
60
48
60
42
60
36
60
25
60
1
0010008434-001
Ölversorgungseinrichtung auslegen, prüfen und anschließen
Nennweite Saugleitung [mm]
8 (10x1)
4 (6 x 1)
Maximale Länge der Saugleitung [m]
60
25
60
22
60
18
60
15
60
12
35 – 49 kW
6 (8x1)
8 (10x1)
60
60
60
60
60
60
60
60
60
60
13
