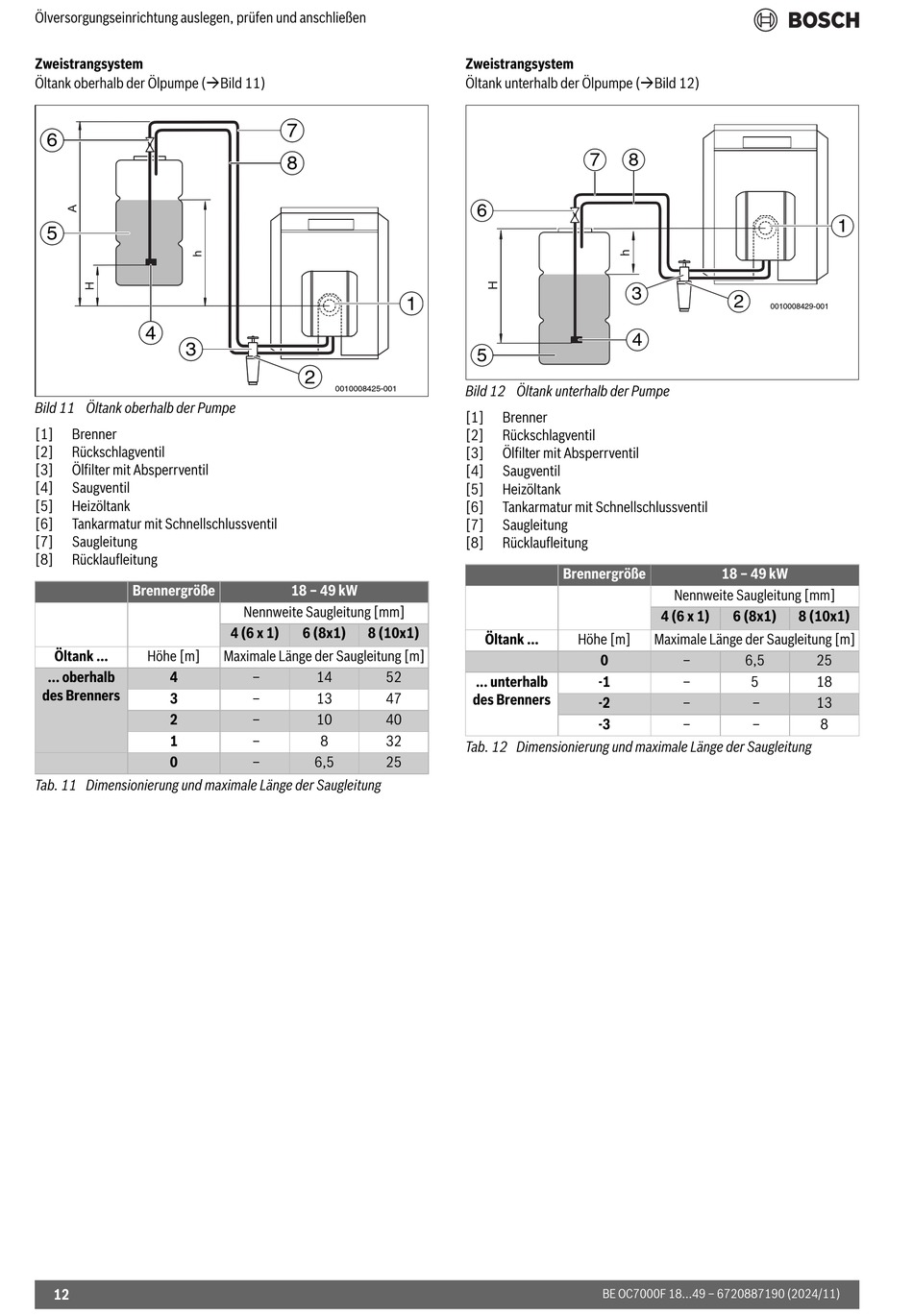

Ölversorgungseinrichtung auslegen, prüfen und anschließen
Zweistrangsystem
Öltank oberhalb der Ölpumpe (Bild 11)
6
5
4
3
Bild 11 Öltank oberhalb der Pumpe
[1]
Brenner
[2]
Rückschlagventil
[3]
Ölfilter mit Absperrventil
[4]
Saugventil
[5]
Heizöltank
[6]
Tankarmatur mit Schnellschlussventil
[7]
Saugleitung
[8]
Rücklaufleitung
Brennergröße
Öltank ...
Höhe [m]
... oberhalb
4
des Brenners
3
2
1
0
Tab. 11 Dimensionierung und maximale Länge der Saugleitung
12
7
8
2
0010008425-001
18 – 49 kW
Nennweite Saugleitung [mm]
4 (6 x 1)
6 (8x1)
8 (10x1)
Maximale Länge der Saugleitung [m]
–
14
52
–
13
47
–
10
40
–
8
32
–
6,5
25
Zweistrangsystem
Öltank unterhalb der Ölpumpe (Bild 12)
6
1
5
Bild 12 Öltank unterhalb der Pumpe
[1]
Brenner
[2]
Rückschlagventil
[3]
Ölfilter mit Absperrventil
[4]
Saugventil
[5]
Heizöltank
[6]
Tankarmatur mit Schnellschlussventil
[7]
Saugleitung
[8]
Rücklaufleitung
Brennergröße
Öltank ...
Höhe [m]
... unterhalb
des Brenners
Tab. 12 Dimensionierung und maximale Länge der Saugleitung
7
8
3
2
4
18 – 49 kW
Nennweite Saugleitung [mm]
4 (6 x 1)
6 (8x1)
Maximale Länge der Saugleitung [m]
0
–
6,5
-1
–
5
-2
–
–
-3
–
–
BE OC7000F 18...49 – 6720887190 (2024/11)
1
0010008429-001
8 (10x1)
25
18
13
8
