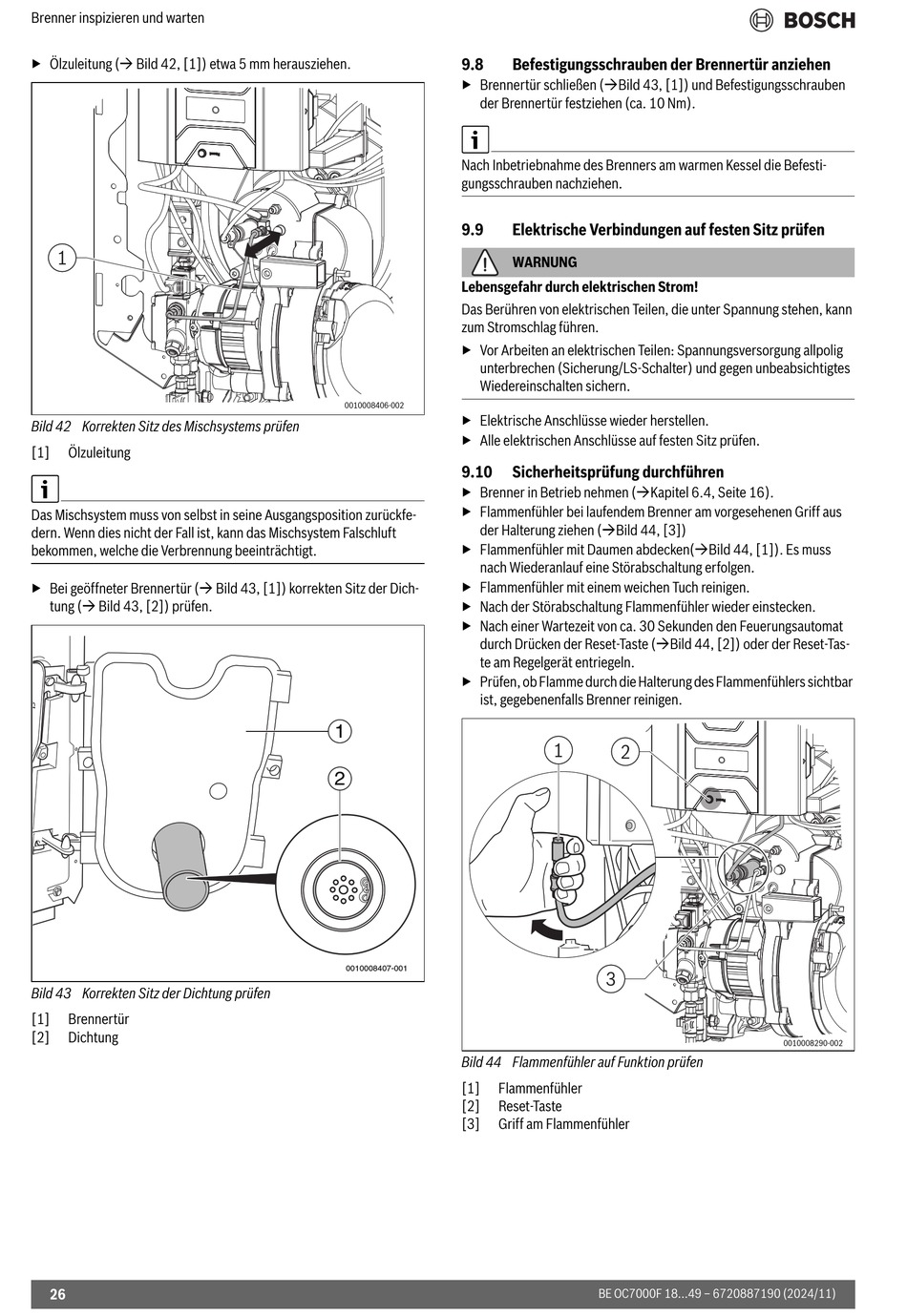

Brenner inspizieren und warten
▶ Ölzuleitung ( Bild 42, [1]) etwa 5 mm herausziehen.
1
Bild 42 Korrekten Sitz des Mischsystems prüfen
[1]
Ölzuleitung
Das Mischsystem muss von selbst in seine Ausgangsposition zurückfe-
dern. Wenn dies nicht der Fall ist, kann das Mischsystem Falschluft
bekommen, welche die Verbrennung beeinträchtigt.
▶ Bei geöffneter Brennertür ( Bild 43, [1]) korrekten Sitz der Dich-
tung ( Bild 43, [2]) prüfen.
Bild 43 Korrekten Sitz der Dichtung prüfen
[1]
Brennertür
[2]
Dichtung
26
9.8
▶ Brennertür schließen (Bild 43, [1]) und Befestigungsschrauben
der Brennertür festziehen (ca. 10 Nm).
Nach Inbetriebnahme des Brenners am warmen Kessel die Befesti-
gungsschrauben nachziehen.
9.9
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
0010008406-002
▶ Elektrische Anschlüsse wieder herstellen.
▶ Alle elektrischen Anschlüsse auf festen Sitz prüfen.
9.10
▶ Brenner in Betrieb nehmen (Kapitel 6.4, Seite 16).
▶ Flammenfühler bei laufendem Brenner am vorgesehenen Griff aus
der Halterung ziehen (Bild 44, [3])
▶ Flammenfühler mit Daumen abdecken(Bild 44, [1]). Es muss
nach Wiederanlauf eine Störabschaltung erfolgen.
▶ Flammenfühler mit einem weichen Tuch reinigen.
▶ Nach der Störabschaltung Flammenfühler wieder einstecken.
▶ Nach einer Wartezeit von ca. 30 Sekunden den Feuerungsautomat
durch Drücken der Reset-Taste (Bild 44, [2]) oder der Reset-Tas-
te am Regelgerät entriegeln.
▶ Prüfen, ob Flamme durch die Halterung des Flammenfühlers sichtbar
ist, gegebenenfalls Brenner reinigen.
1
2
0010008407-001
Bild 44 Flammenfühler auf Funktion prüfen
[1]
Flammenfühler
[2]
Reset-Taste
[3]
Griff am Flammenfühler
Befestigungsschrauben der Brennertür anziehen
Elektrische Verbindungen auf festen Sitz prüfen
WARNUNG
Sicherheitsprüfung durchführen
1
2
3
BE OC7000F 18...49 – 6720887190 (2024/11)
