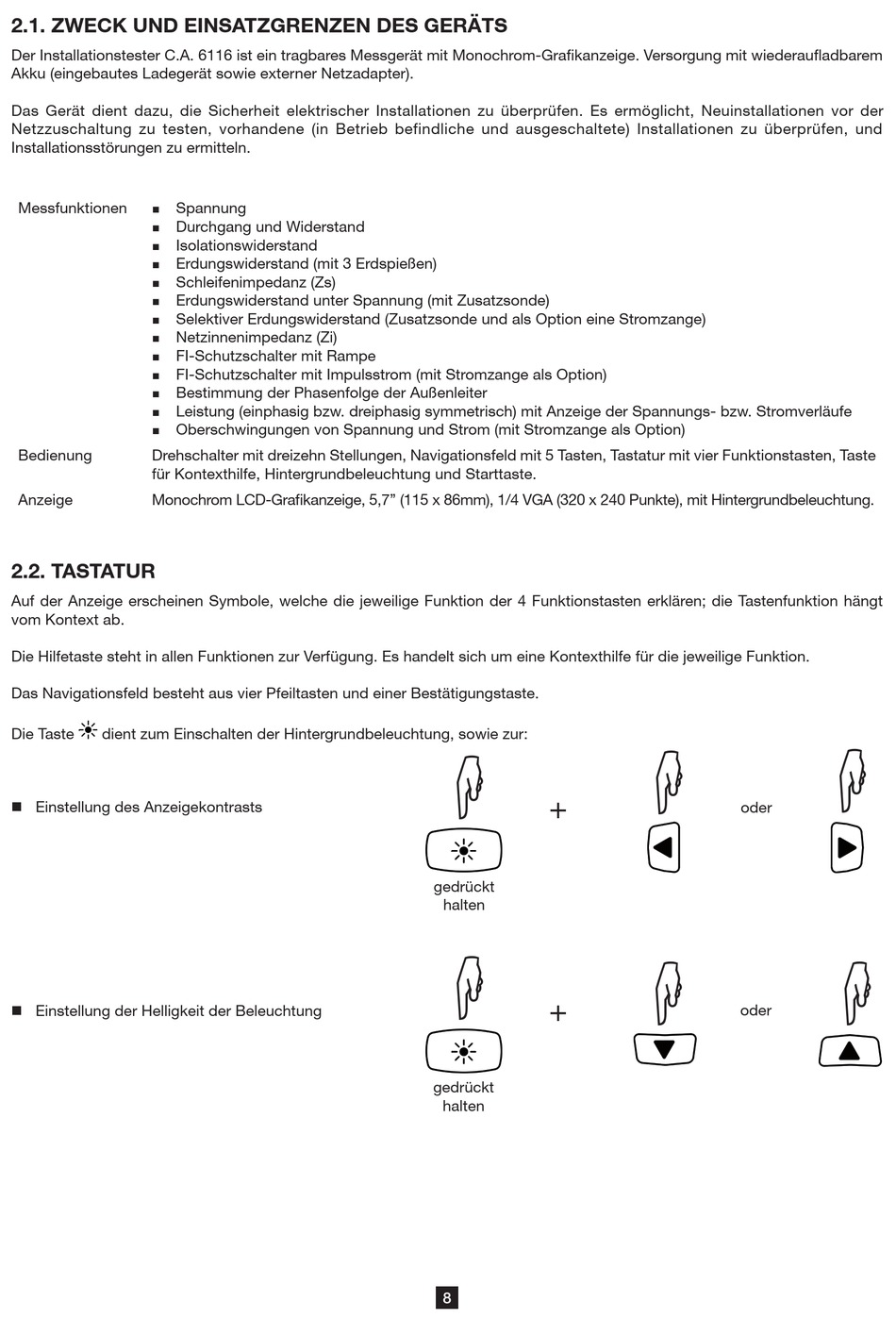

2.1. zweCk UnD eInsAtzGrenzen Des Geräts
Der Installationstester C.A. 6116 ist ein tragbares Messgerät mit Monochrom-Grafikanzeige. Versorgung mit wiederaufladbarem
Akku (eingebautes Ladegerät sowie externer Netzadapter).
Das Gerät dient dazu, die Sicherheit elektrischer Installationen zu überprüfen. Es ermöglicht, Neuinstallationen vor der
Netzzuschaltung zu testen, vorhandene (in Betrieb befindliche und ausgeschaltete) Installationen zu überprüfen, und
Installationsstörungen zu ermitteln.
Messfunktionen Spannung
„
Durchgang und Widerstand
„
Isolationswiderstand
„
Erdungswiderstand (mit 3 Erdspießen)
„
Schleifenimpedanz (Zs)
„
Erdungswiderstand unter Spannung (mit Zusatzsonde)
„
Selektiver Erdungswiderstand (Zusatzsonde und als Option eine Stromzange)
„
Netzinnenimpedanz (Zi)
„
FI-Schutzschalter mit Rampe
„
FI-Schutzschalter mit Impulsstrom (mit Stromzange als Option)
„
Bestimmung der Phasenfolge der Außenleiter
„
Leistung (einphasig bzw. dreiphasig symmetrisch) mit Anzeige der Spannungs- bzw. Stromverläufe
„
Oberschwingungen von Spannung und Strom (mit Stromzange als Option)
„
Bedienung Drehschalter mit dreizehn Stellungen, Navigationsfeld mit 5 Tasten, Tastatur mit vier Funktionstasten, Taste
für Kontexthilfe, Hintergrundbeleuchtung und Starttaste.
Anzeige Monochrom LCD-Grafikanzeige, 5,7'' (115 x 86mm), 1/4 VGA (320 x 240 Punkte), mit Hintergrundbeleuchtung.

2.2. tAstAtUr

Auf der Anzeige erscheinen Symbole, welche die jeweilige Funktion der 4 Funktionstasten erklären; die Tastenfunktion hängt
vom Kontext ab.
Die Hilfetaste steht in allen Funktionen zur Verfügung. Es handelt sich um eine Kontexthilfe für die jeweilige Funktion.
Das Navigationsfeld besteht aus vier Pfeiltasten und einer Bestätigungstaste.
Die Taste dient zum Einschalten der Hintergrundbeleuchtung, sowie zur:
„ Einstellung des Anzeigekontrasts
„ Einstellung der Helligkeit der Beleuchtung

+
gedrückt
halten

+
gedrückt
halten
