Messung mit der TEST-Taste starten. Diese wird automatisch beendet.
Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der U
Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST-
Taste unterbrochen werden.
Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.
TEST

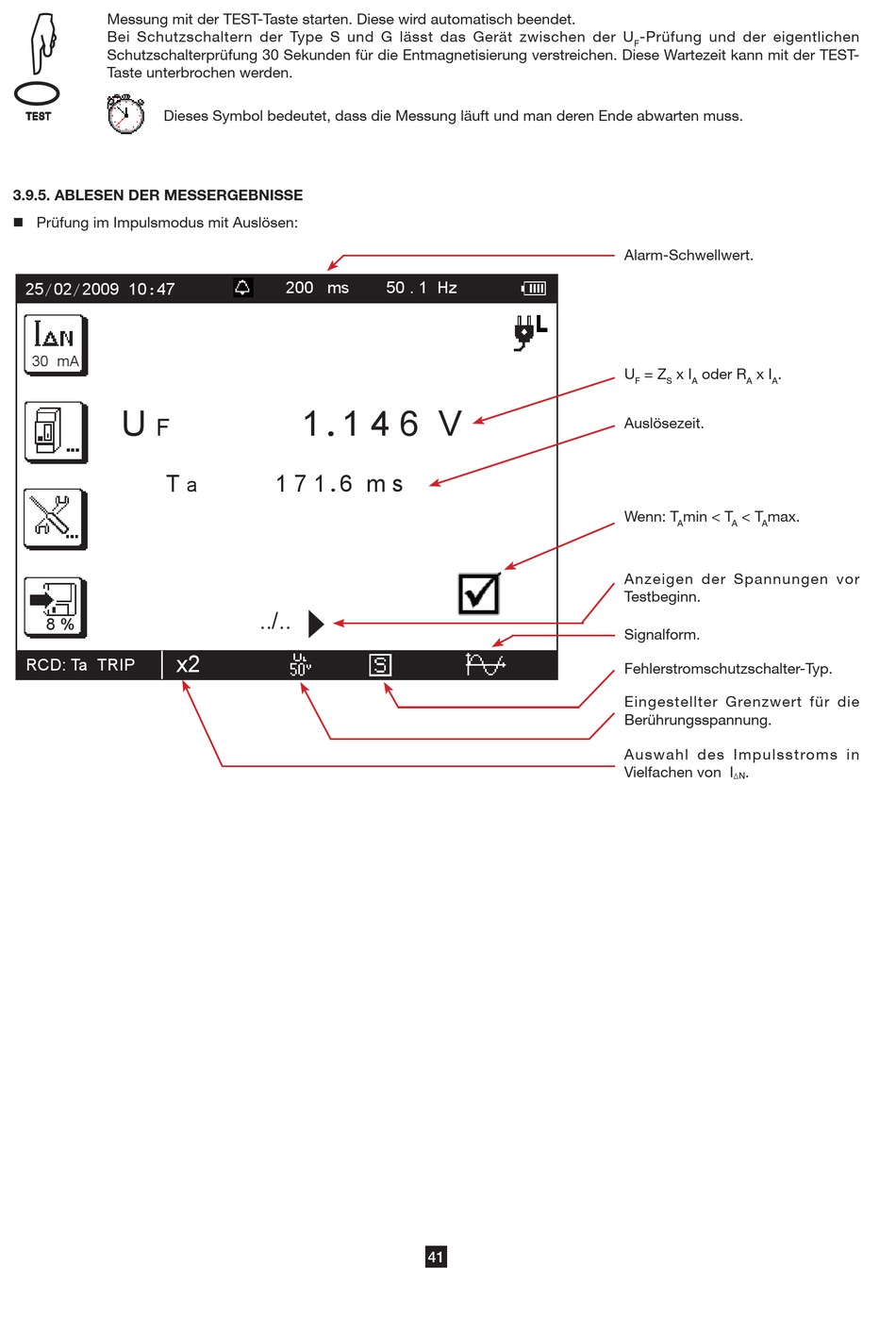

3.9.5. ABlesen Der MesserGeBnIsse
„ Prüfung im Impulsmodus mit Auslösen:
25/02/2009 10:47
30 mA
U
F
T
8 %
x2
RCD: Ta TRIP
200 ms
1.1 4 6 V
1 7 1.6 m s
a
. . . . \
50 . 1 Hz
41
-Prüfung und der eigentlichen
F
Alarm-Schwellwert.
U = Z x I oder R x I .
F S A A A
Auslösezeit.
Wenn: T min < T < T max.
A A A
Anzeigen der Spannungen vor
Testbeginn.
Signalform.
Fehlerstromschutzschalter-Typ.
Eingestellter Grenzwert für die
Berührungsspannung.
Auswahl des Impulsstroms in
Vielfachen von I .
DN
