Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden.
Halten sie die test-taste solange gedrückt, bis der Messwert stabil ist. Beim Loslassen wird die Messung
abgebrochen.
TEST
Warten Sie einige Sekunden, bis das Messobjekt entladen ist (das Symbol
erst die Messleitungen ab bzw. starten Sie eine neue Messung.

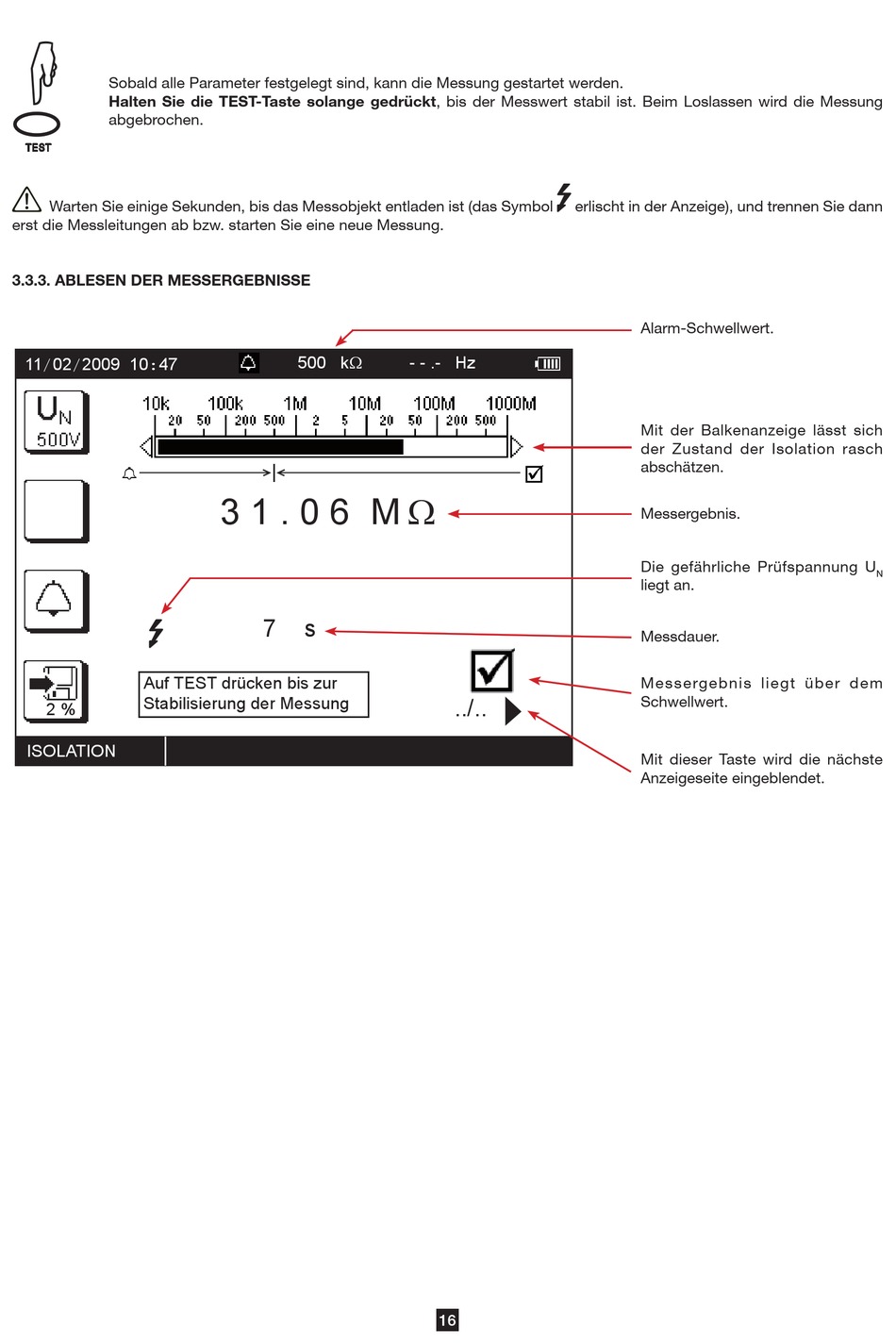

3.3.3. ABlesen Der MesserGeBnIsse
11/02/2009 10:47
Auf TEST drücken bis zur
Stabilisierung der Messung
2 %
ISOLATION
500 kΩ
3 1 . 0 6 M Ω
7 s
erlischt in der Anzeige), und trennen Sie dann
- - .- Hz
. . . . \
16
Alarm-Schwellwert.
Mit der Balkenanzeige lässt sich
der Zustand der Isolation rasch
abschätzen.
Messergebnis.
Die gefährliche Prüfspannung U
liegt an.
Messdauer.
Messergebnis liegt über dem
Schwellwert.
Mit dieser Taste wird die nächste
Anzeigeseite eingeblendet.
N
