Liquiphant FailSafe FTL85

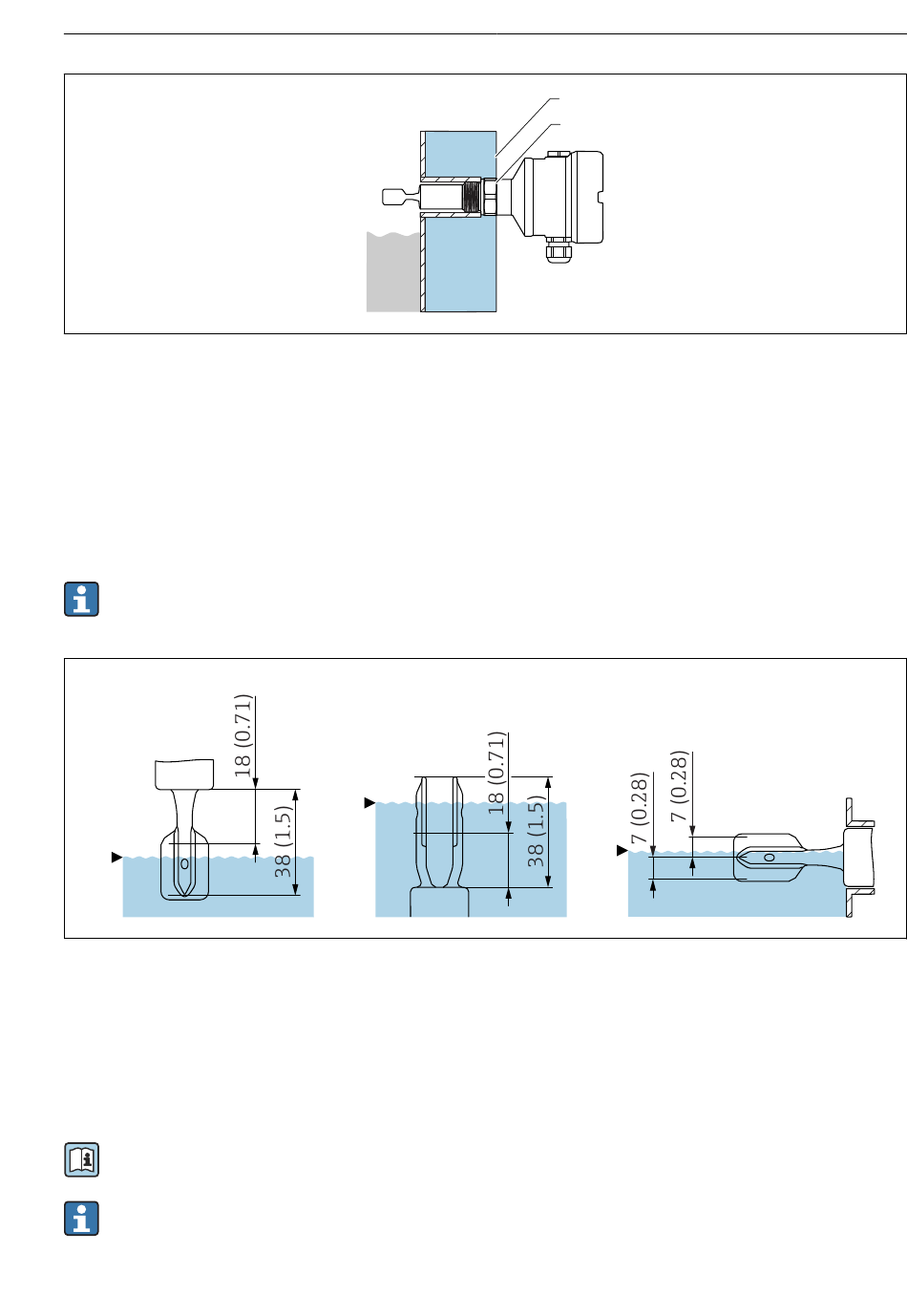

 3 Behälter mit Wärmeisolierung (Beispiel)
1 Behälterisolation
2 Isolation maximal bis zum Gehäusehals
5.1.2 Schaltpunkt berücksichtigen
Folgende Angaben sind typische Schaltpunkte, abhängig von der Einbaulage des Grenzstand-
schalters.
Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung:
10 mm (0,39 in)
A
D
 4 Typische Schaltpunkte
A Einbau von oben
B Einbau von unten
C Einbau von der Seite
D Schaltpunkt (bei Referenzbedingungen: 13 mm (0,51 in))
Technische Daten der Referenzbedingungen, siehe Betriebsanleitung und Technische
Information.
Außerhalb der Referenzbedingungen liegt der Schaltpunkt im Bereich der Schwinggabel.
Endress+Hauser
B
D
1
2
C
D
Montage
A0051616
A0018008
