Montage
5.2.3 In Rohrleitungen einbauen
• Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mPa⋅s und Dichte
1 g/cm³ (62,4 lb/ft³) (SGU).
Bei anderen Prozessstoffbedingungen Funktion testen.
• Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung zeigt,
wird die Strömung nicht wesentlich behindert.
• Markierung ist im eingebauten Zustand sichtbar
• Rohrdurchmesser: ≥ 50 mm (2 in)

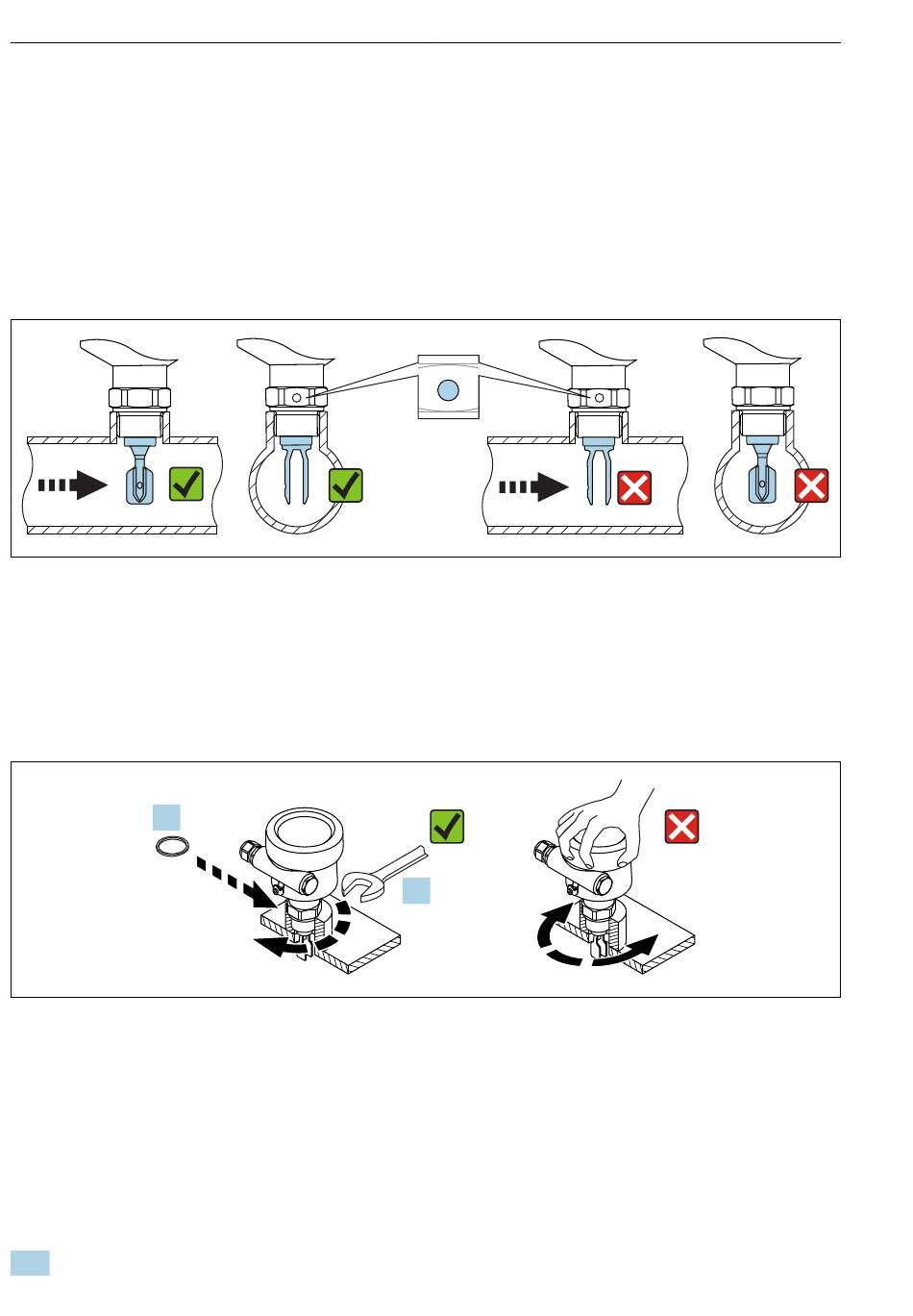

 11 Einbau in Rohrleitungen (Gabelstellung und Markierung berücksichtigen)
5.2.4 Gerät einschrauben
• Nur am Sechskant drehen, 15 ... 30 Nm (11 ... 22 lbf ft)
• Nicht am Gehäuse drehen
1.
 12 Gerät einschrauben
5.2.5 Kabeleinführung ausrichten
Bei Gehäuse F15 (316L Hygiene), F27 (316L)
Das Elektronikgehäuse lässt sich mithilfe einer Stellschraube ausrichten.
Gehäuse ausrichten:
1. Gehäusedeckel öffnen und Stellschraube lösen.
14
2.
Liquiphant FailSafe FTL85
A0034851
A0034852
