Liquiphant FailSafe FTL85
FEL85 Betriebsart MIN
15

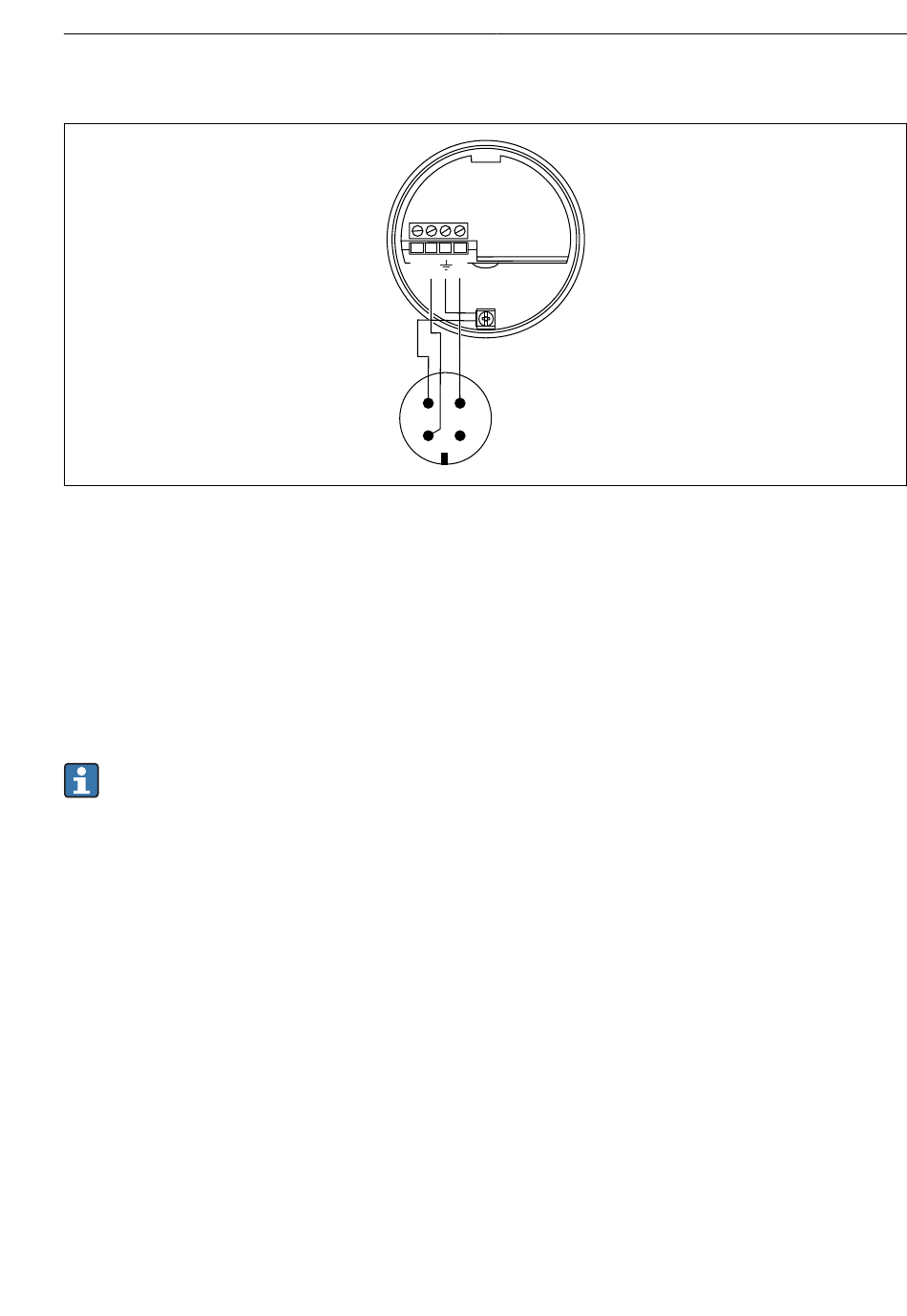

Klemmenbelegung mit Stecker M12 Betriebsart MIN
6.3.8
Kabel anschließen
Benötigtes Werkzeug
• Schlitzschraubendreher (0,6 mm x 3,5 mm) für Anschlussklemmen
• Geeignetes Werkzeug mit Schlüsselweite SW24/25 (8 Nm (5,9 lbf ft)) für Kabelverschrau-
bung M20
Kabelspezifikation
Die Elektronikeinsätze können mit handelsüblichem Installationskabel angeschlossen
werden. Bei Verwendung abgeschirmter Leitungen empfiehlt sich, für eine optimale
Schirmwirkung, die Abschirmung beidseitig aufzulegen (bei vorhandenem Potenzialaus-
gleich).
Kabel maximal 25 Ω pro Ader und 100 nF (typisch 1 000 m (3 281 ft)).
Endress+Hauser
FEL85
MAX
MIN
– +
–
1 2
3
4
3
1
2
Elektrischer Anschluss
A0018028
19
