2

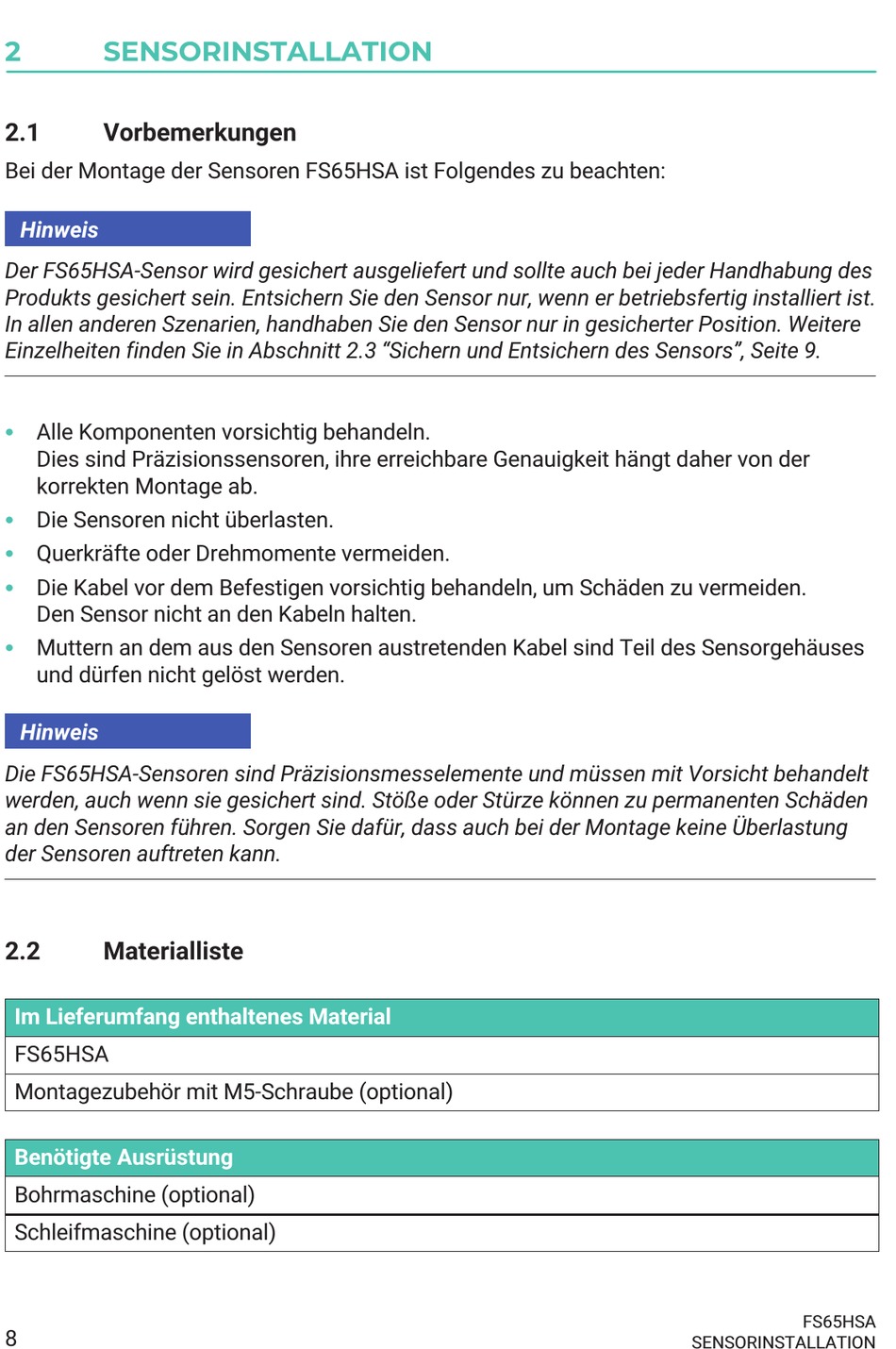

SENSORINSTALLATION
2.1
Vorbemerkungen
Bei der Montage der Sensoren FS65HSA ist Folgendes zu beachten:
Hinweis
Der FS65HSA-Sensor wird gesichert ausgeliefert und sollte auch bei jeder Handhabung des
Produkts gesichert sein. Entsichern Sie den Sensor nur, wenn er betriebsfertig installiert ist.
In allen anderen Szenarien, handhaben Sie den Sensor nur in gesicherter Position. Weitere
Einzelheiten finden Sie in Abschnitt 2.3 "Sichern und Entsichern des Sensors", Seite 9.
S
Alle Komponenten vorsichtig behandeln.
Dies sind Präzisionssensoren, ihre erreichbare Genauigkeit hängt daher von der
korrekten Montage ab.
S
Die Sensoren nicht überlasten.
S
Querkräfte oder Drehmomente vermeiden.
S
Die Kabel vor dem Befestigen vorsichtig behandeln, um Schäden zu vermeiden.
Den Sensor nicht an den Kabeln halten.
S
Muttern an dem aus den Sensoren austretenden Kabel sind Teil des Sensorgehäuses
und dürfen nicht gelöst werden.
Hinweis
Die FS65HSA-Sensoren sind Präzisionsmesselemente und müssen mit Vorsicht behandelt
werden, auch wenn sie gesichert sind. Stöße oder Stürze können zu permanenten Schäden
an den Sensoren führen. Sorgen Sie dafür, dass auch bei der Montage keine Überlastung
der Sensoren auftreten kann.
2.2
Materialliste
Im Lieferumfang enthaltenes Material
FS65HSA
Montagezubehör mit M5-Schraube (optional)
Benötigte Ausrüstung
Bohrmaschine (optional)
Schleifmaschine (optional)
8
FS65HSA
SENSORINSTALLATION
