GEZE PERLAN 140 Montageanleitung Seite 22

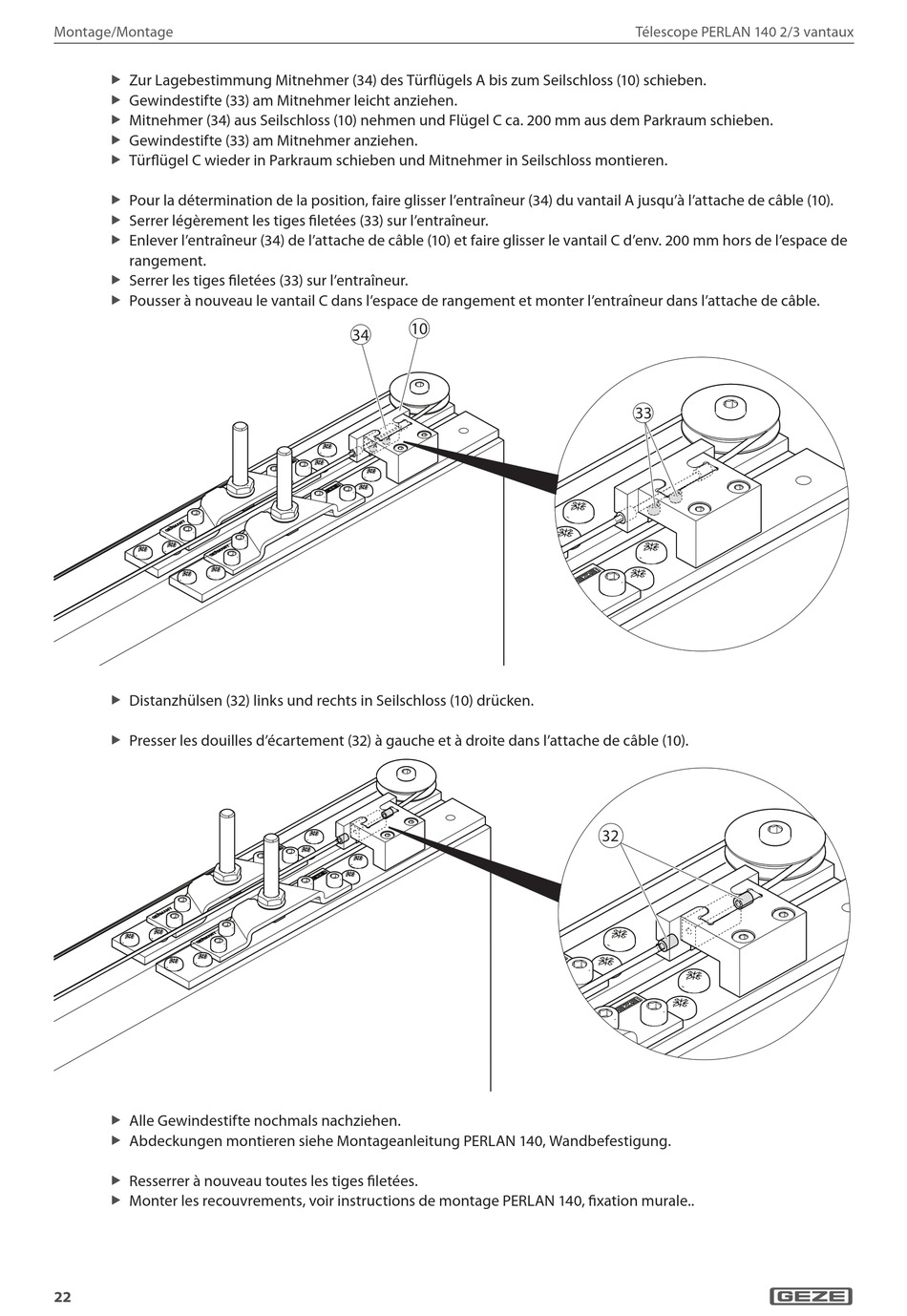

Montage/Montage
Zur Lagebestimmung Mitnehmer (34) des Türflügels A bis zum Seilschloss (10) schieben.
X
Gewindestifte (33) am Mitnehmer leicht anziehen.
X
Mitnehmer (34) aus Seilschloss (10) nehmen und Flügel C ca. 200 mm aus dem Parkraum schieben.
X
Gewindestifte (33) am Mitnehmer anziehen.
X
Türflügel C wieder in Parkraum schieben und Mitnehmer in Seilschloss montieren.
X
Pour la détermination de la position, faire glisser l'entraîneur (34) du vantail A jusqu'à l'attache de câble (10).
X
Serrer légèrement les tiges filetées (33) sur l'entraîneur.
X
Enlever l'entraîneur (34) de l'attache de câble (10) et faire glisser le vantail C d'env. 200 mm hors de l'espace de
X
rangement.
Serrer les tiges filetées (33) sur l'entraîneur.
X
Pousser à nouveau le vantail C dans l'espace de rangement et monter l'entraîneur dans l'attache de câble.
X
Distanzhülsen (32) links und rechts in Seilschloss (10) drücken.
X
Presser les douilles d'écartement (32) à gauche et à droite dans l'attache de câble (10).
X
Alle Gewindestifte nochmals nachziehen.
X
Abdeckungen montieren siehe Montageanleitung PERLAN 140, Wandbefestigung.
X
Resserrer à nouveau toutes les tiges filetées.
X
Monter les recouvrements, voir instructions de montage PERLAN 140, fixation murale..
X
22
��
��
Télescope PERLAN 140 2/3 vantaux
��
��
