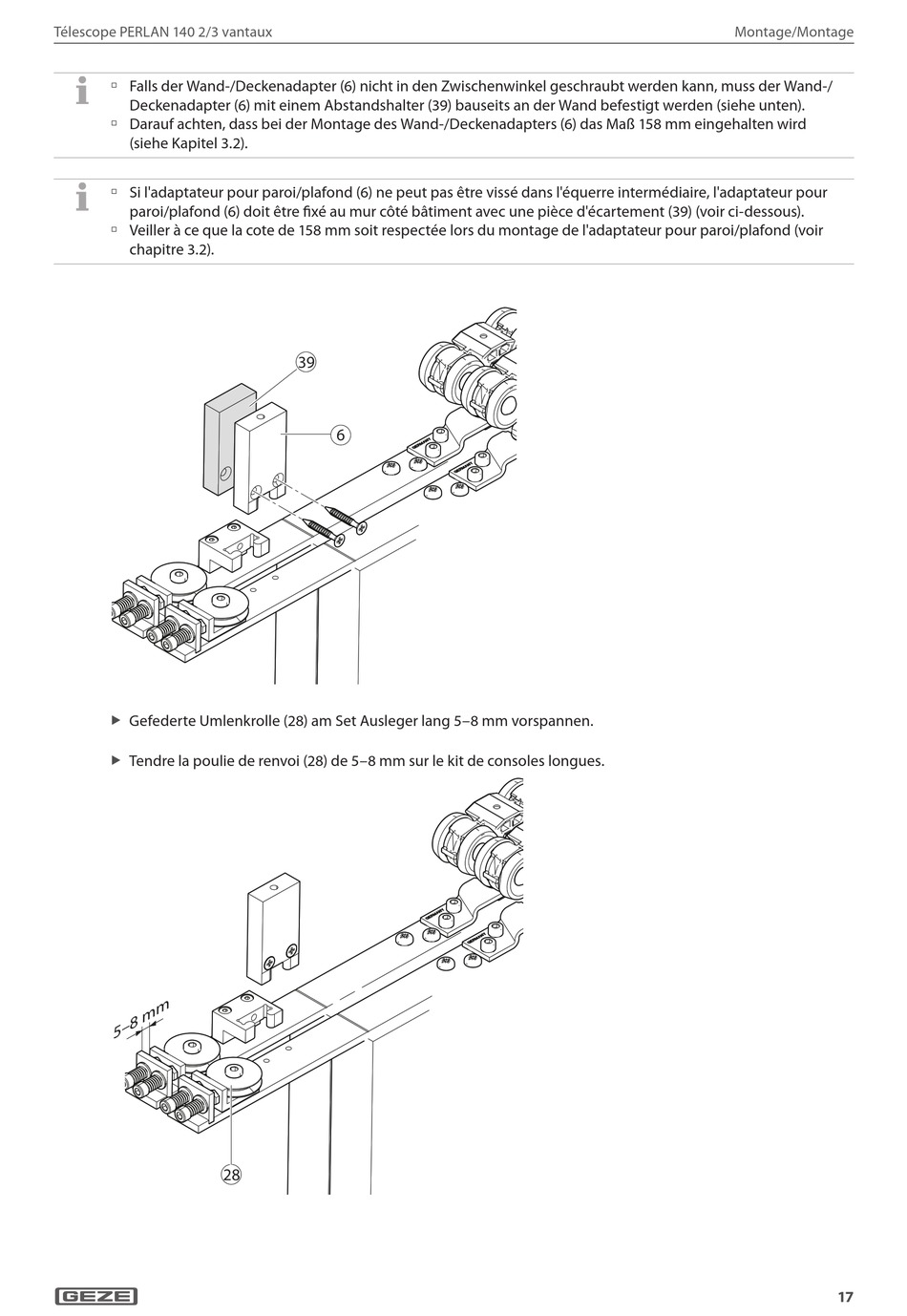

GEZE PERLAN 140 Montageanleitung Seite 17

Télescope PERLAN 140 2/3 vantaux
Falls der Wand-/Deckenadapter (6) nicht in den Zwischenwinkel geschraubt werden kann, muss der Wand-/
à
Deckenadapter (6) mit einem Abstandshalter (39) bauseits an der Wand befestigt werden (siehe unten).
Darauf achten, dass bei der Montage des Wand-/Deckenadapters (6) das Maß 158 mm eingehalten wird
à
(siehe Kapitel 3.2).
Si l'adaptateur pour paroi/plafond (6) ne peut pas être vissé dans l'équerre intermédiaire, l'adaptateur pour
à
paroi/plafond (6) doit être fixé au mur côté bâtiment avec une pièce d'écartement (39) (voir ci-dessous).
Veiller à ce que la cote de 158 mm soit respectée lors du montage de l'adaptateur pour paroi/plafond (voir
à
chapitre 3.2).
Gefederte Umlenkrolle (28) am Set Ausleger lang 5–8 mm vorspannen.
X
Tendre la poulie de renvoi (28) de 5–8 mm sur le kit de consoles longues.
X
��
��
�
Montage/Montage
17
