GEZE PERLAN 140 Montageanleitung Seite 12

Montage/Montage
6 Montage/Montage

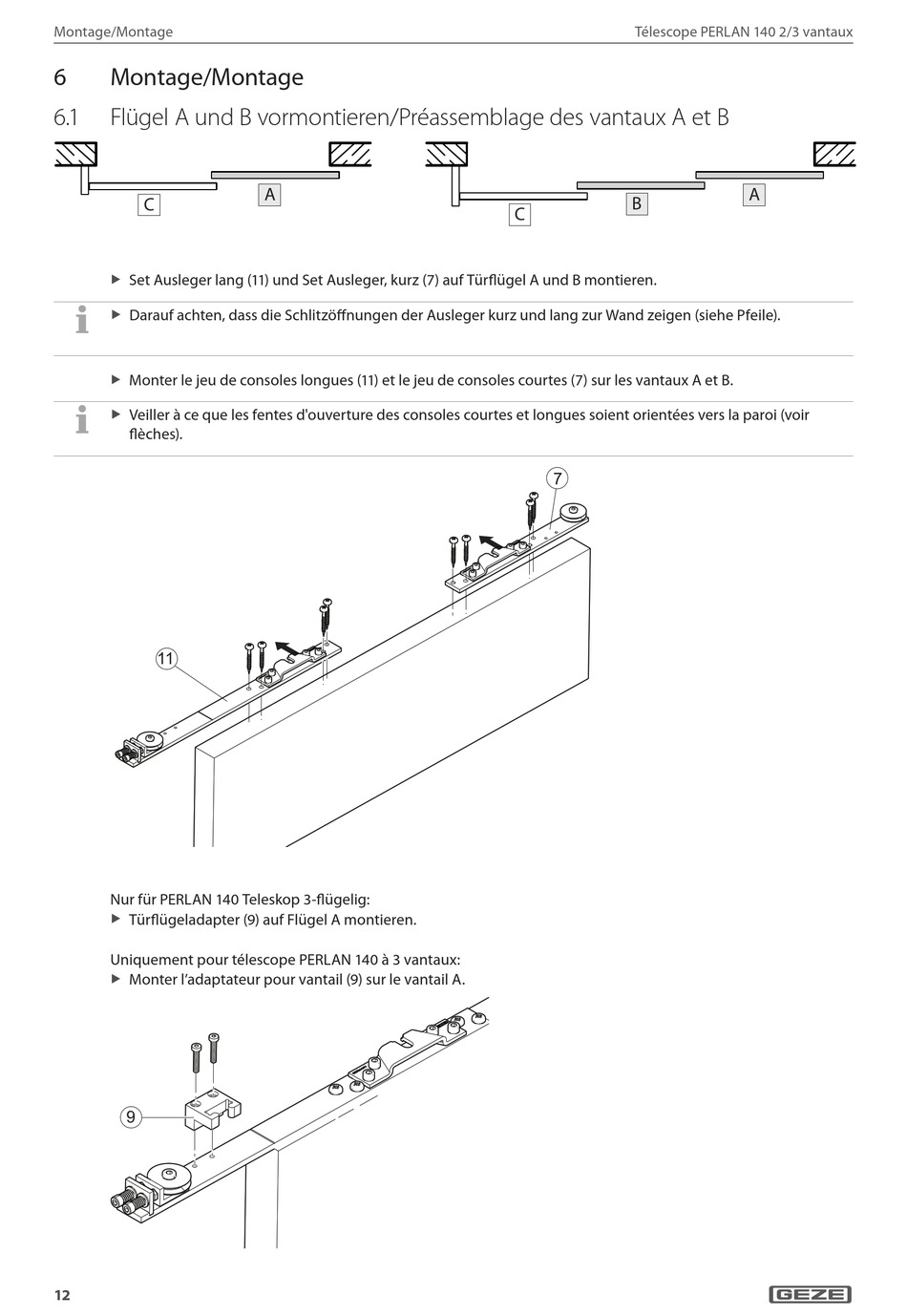

6. 1 Flügel A und B vormontieren/Préassemblage des vantaux A et B
�
Set Ausleger lang (11) und Set Ausleger, kurz (7) auf Türflügel A und B montieren.
X
Darauf achten, dass die Schlitzöffnungen der Ausleger kurz und lang zur Wand zeigen (siehe Pfeile).
X
Monter le jeu de consoles longues (11) et le jeu de consoles courtes (7) sur les vantaux A et B.
X
Veiller à ce que les fentes d'ouverture des consoles courtes et longues soient orientées vers la paroi (voir
X
flèches).
��
Nur für PERLAN 140 Teleskop 3-flügelig:
Türflügeladapter (9) auf Flügel A montieren.
X
Uniquement pour télescope PERLAN 140 à 3 vantaux:
Monter l'adaptateur pour vantail (9) sur le vantail A.
X
�
12
�
Télescope PERLAN 140 2/3 vantaux
�
�
�
�
