GEZE PERLAN 140 Montageanleitung Seite 18

Montage/Montage

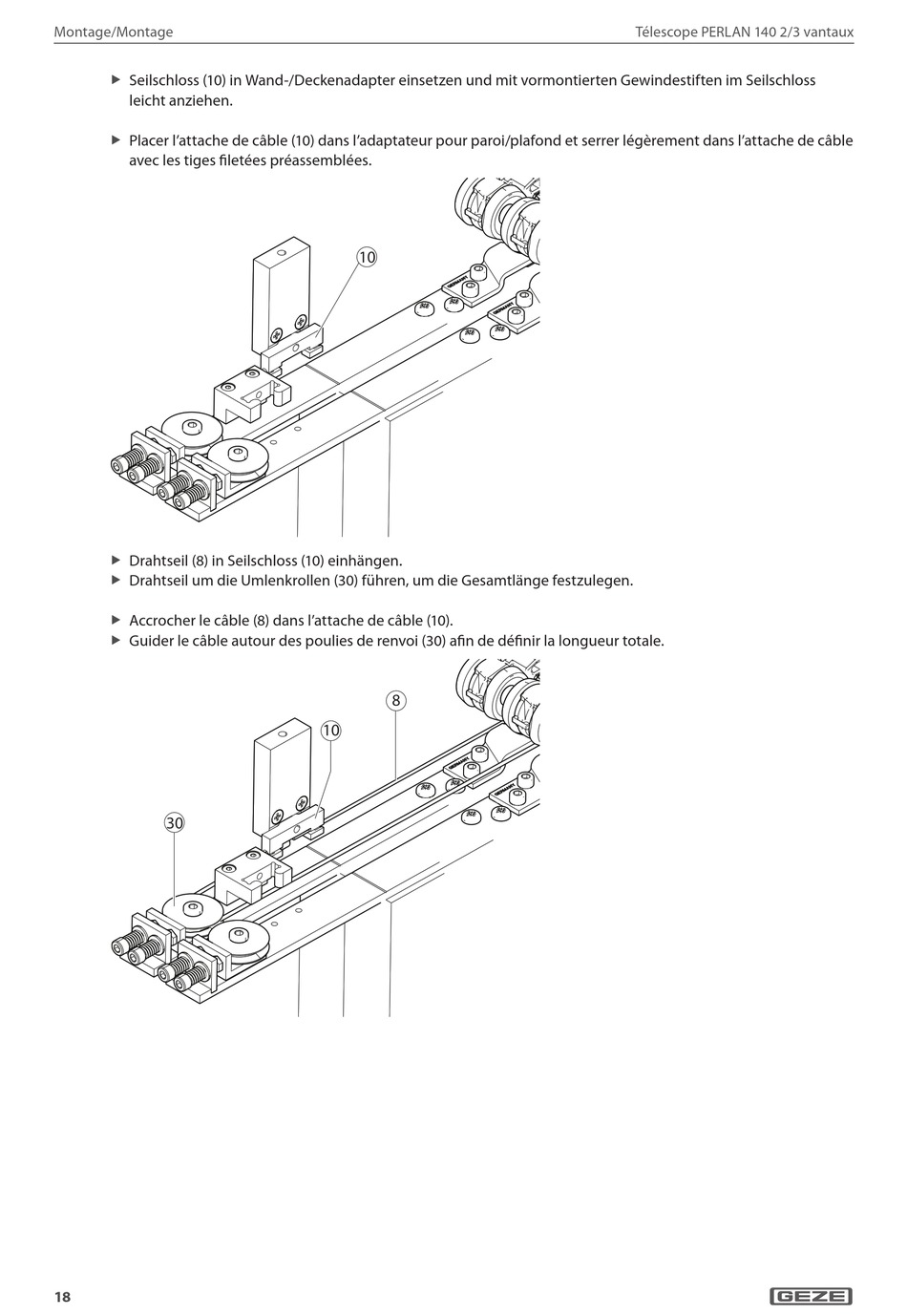

Seilschloss (10) in Wand-/Deckenadapter einsetzen und mit vormontierten Gewindestiften im Seilschloss
X
leicht anziehen.
Placer l'attache de câble (10) dans l'adaptateur pour paroi/plafond et serrer légèrement dans l'attache de câble
X
avec les tiges filetées préassemblées.
Drahtseil (8) in Seilschloss (10) einhängen.
X
Drahtseil um die Umlenkrollen (30) führen, um die Gesamtlänge festzulegen.
X
Accrocher le câble (8) dans l'attache de câble (10).
X
Guider le câble autour des poulies de renvoi (30) afin de définir la longueur totale.
X
��
18
��
�
��
Télescope PERLAN 140 2/3 vantaux
