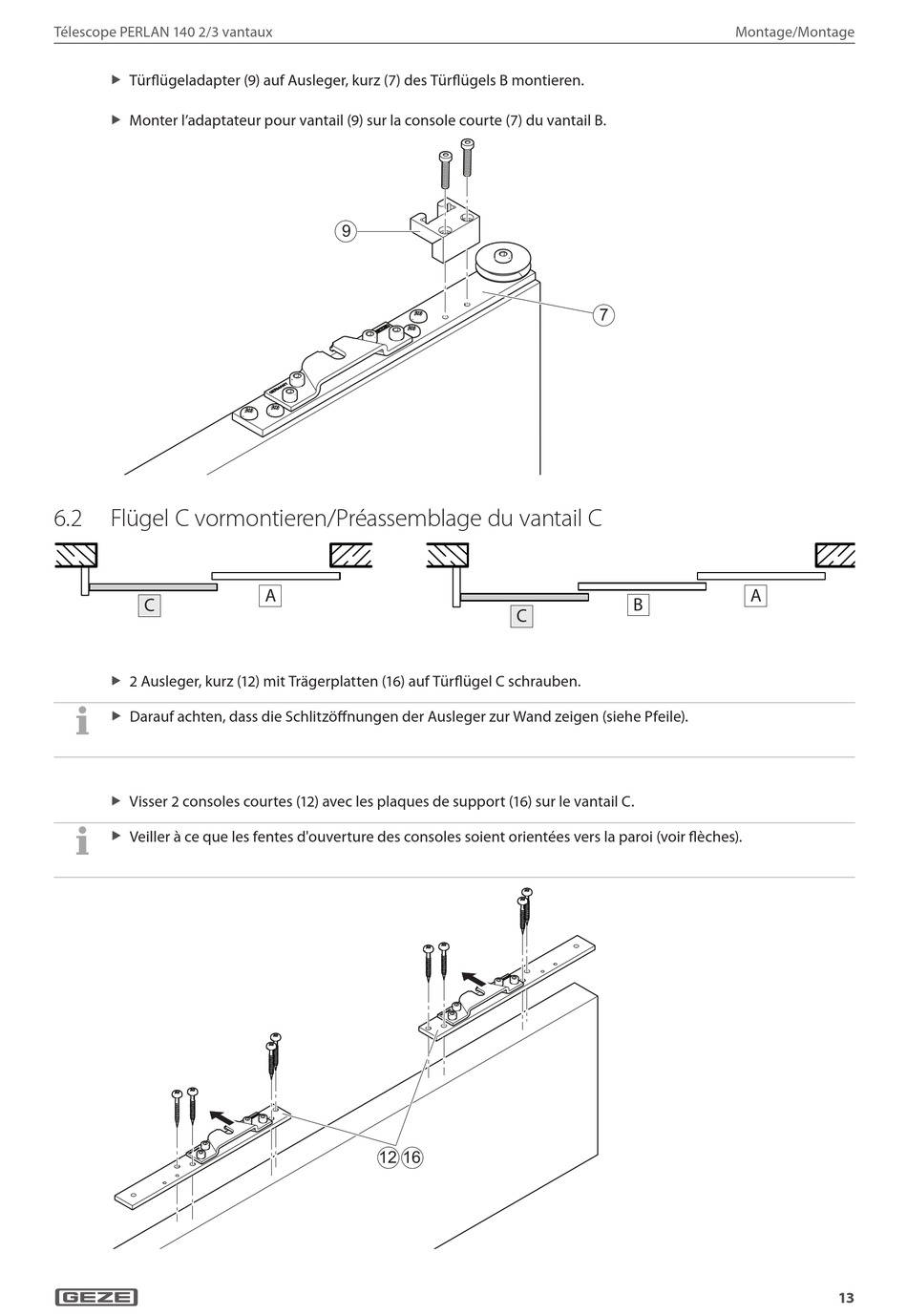

GEZE PERLAN 140 Montageanleitung Seite 13

Télescope PERLAN 140 2/3 vantaux
Türflügeladapter (9) auf Ausleger, kurz (7) des Türflügels B montieren.
X
Monter l'adaptateur pour vantail (9) sur la console courte (7) du vantail B.
X
6.2 Flügel C vormontieren/Préassemblage du vantail C
�
2 Ausleger, kurz (12) mit Trägerplatten (16) auf Türflügel C schrauben.
X
Darauf achten, dass die Schlitzöffnungen der Ausleger zur Wand zeigen (siehe Pfeile).
X
Visser 2 consoles courtes (12) avec les plaques de support (16) sur le vantail C.
X
Veiller à ce que les fentes d'ouverture des consoles soient orientées vers la paroi (voir flèches).
X
�
�
�� ��
�
�
�
Montage/Montage
�
13
