Montage/Montage

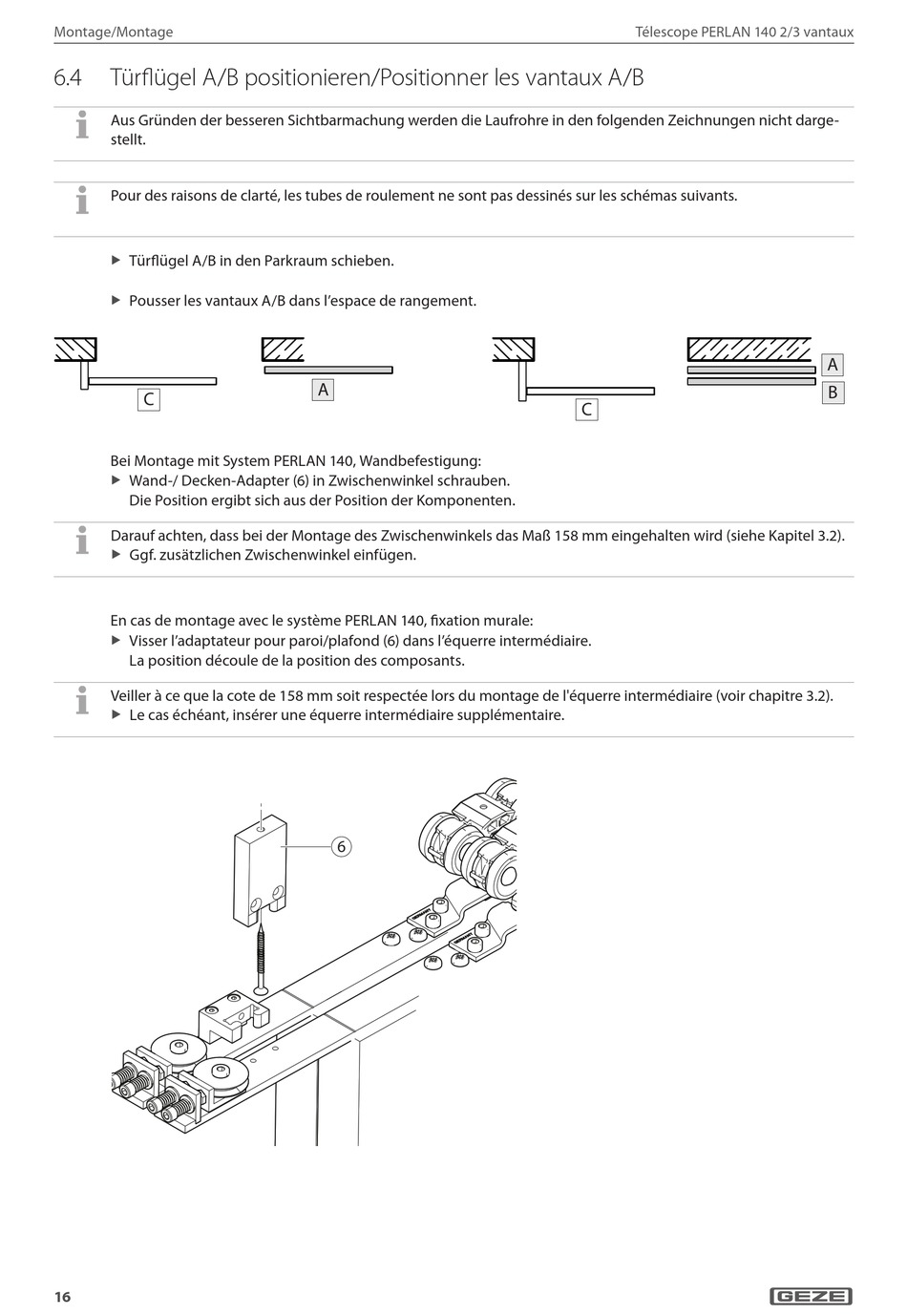

6.4 Türflügel A/B positionieren/Positionner les vantaux A/B
Aus Gründen der besseren Sichtbarmachung werden die Laufrohre in den folgenden Zeichnungen nicht darge-
stellt.
Pour des raisons de clarté, les tubes de roulement ne sont pas dessinés sur les schémas suivants.
Türflügel A/B in den Parkraum schieben.
X
Pousser les vantaux A/B dans l'espace de rangement.
X
�
Bei Montage mit System PERLAN 140, Wandbefestigung:
Wand-/ Decken-Adapter (6) in Zwischenwinkel schrauben.
X
Die Position ergibt sich aus der Position der Komponenten.
Darauf achten, dass bei der Montage des Zwischenwinkels das Maß 158 mm eingehalten wird (siehe Kapitel 3.2).
Ggf. zusätzlichen Zwischenwinkel einfügen.
X
En cas de montage avec le système PERLAN 140, fixation murale:
Visser l'adaptateur pour paroi/plafond (6) dans l'équerre intermédiaire.
X
La position découle de la position des composants.
Veiller à ce que la cote de 158 mm soit respectée lors du montage de l'équerre intermédiaire (voir chapitre 3.2).
Le cas échéant, insérer une équerre intermédiaire supplémentaire.
X
16
�
�
Télescope PERLAN 140 2/3 vantaux
�
�
�
