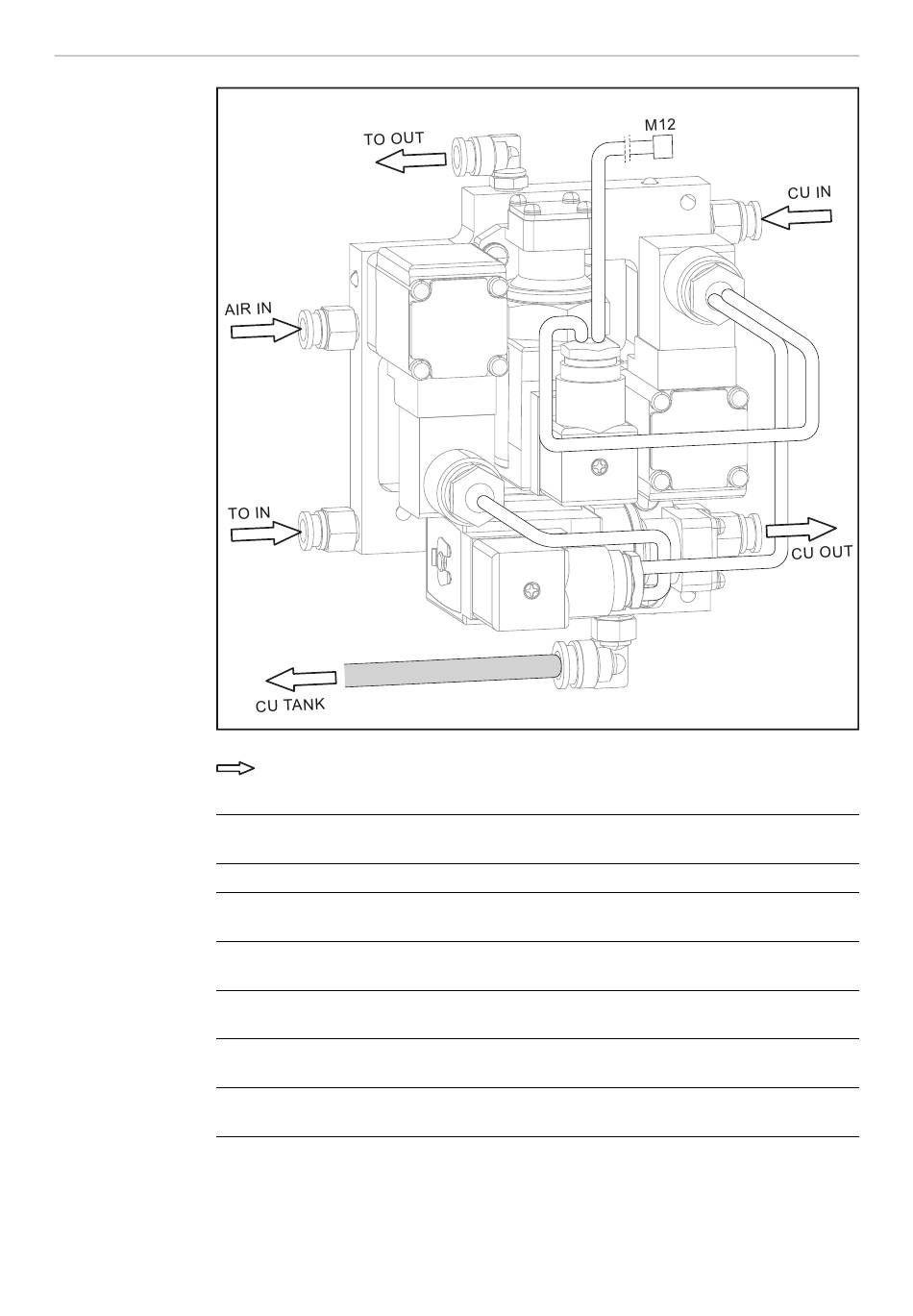

Anschlüsse
TO OUT
M12
CU IN
AIR IN
TO IN
CU OUT
CU TANK
CU = Kühlgerät, TO = Schweißbrenner, AIR = Druckluft
6
Fließ-Richtung
Kühlflüssigkeit Vorlauf
zum Schweißbrenner-Schlauchpaket
Anschluss Steuerleitung M12, 3-polig
Kühlflüssigkeit Vorlauf
via Verbindungs-Schlauchpaket vom Kühlgerät
Anschluss Druckluft 1 - 3 bar
vom Druckregler
Kühlflüssigkeit Rücklauf
aus dem Schweißbrenner-Schlauchpaket
Kühlflüssigkeit Rücklauf
via Verbindungs-Schlauchpaket zum Kühlgerät
direkte Leitung zum Kühlmittel-Tank des Kühlgerätes zum Ent-
leeren des Schweißbrenner-Schlauchpaketes
