Überhitzungsgefahr durch falsch geschaltete Ventile!
Sachschäden bis zur Zerstörung des Schweißbrenner-Schlauchpaketes können
die Folge sein.
▶

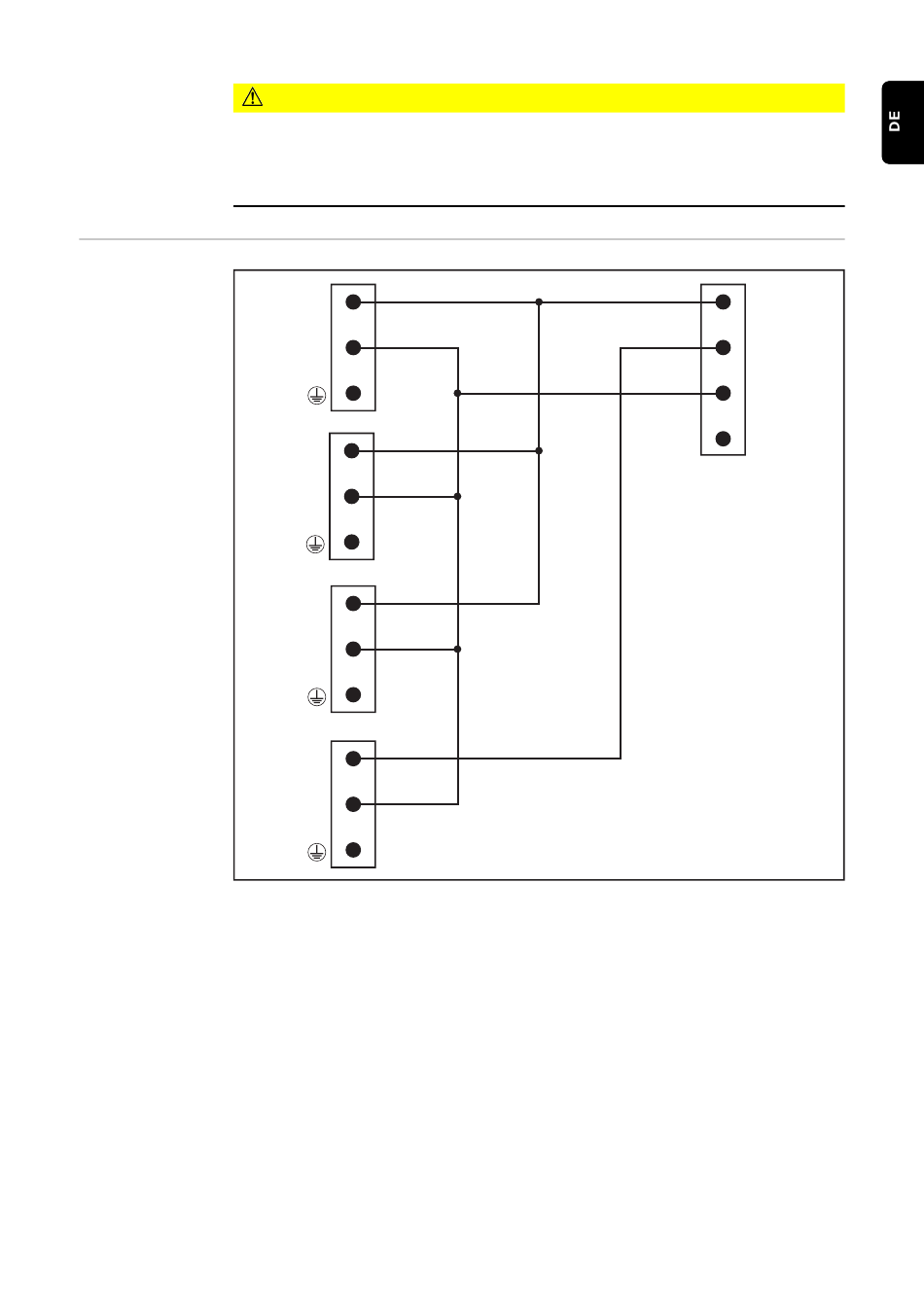

Schaltschema
elektrisch
(A)
(B)
(C)
(D)
VORSICHT!
Nicht schweißen, wenn die Ventile (A), (B) und (C) eingeschaltet sind.
1
2
1
2
1
2
1
2
1
2
(E)
3
4
1 = +24 V DC → A/B/C
2 = +24 V DC → D
3 = GRD
9
