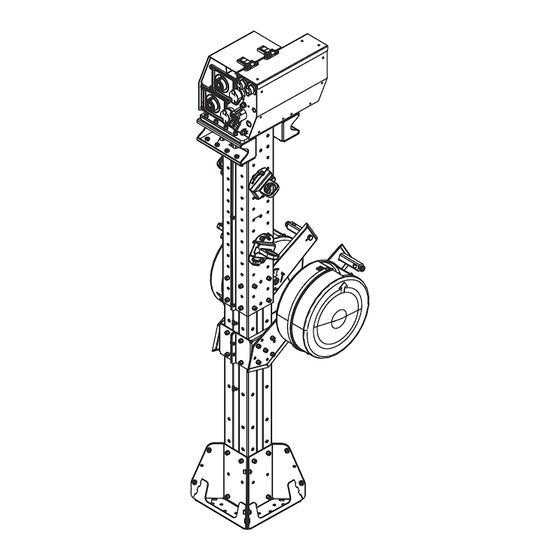

Fronius OPT/i WF Tower Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Fronius Anleitungen
  4. Schweißzubehör
  5. OPT/i WF Tower
  6. Installationsanleitung

Fronius OPT/i WF Tower Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Installation
Instructions
OPT/i WF Tower Zusatzmodule
OPT/i WF Tower additional modules
DE
Installationsanleitung
EN-US
Installation instructions
42,0410,2538
004-24112023

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius OPT/i WF Tower

Inhaltszusammenfassung für Fronius OPT/i WF Tower

  • Seite 1 Installation Instructions OPT/i WF Tower Zusatzmodule OPT/i WF Tower additional modules Installationsanleitung EN-US Installation instructions 42,0410,2538 004-24112023...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheit Sicherheit Zusatzmodul für WF 30i R /TWIN Lieferumfang Zusatzmodul für WF 30i R /TWIN auf OPT/i WF Tower festschrauben WF 30i Twin festschrauben Sicherheitsmaßnahmen nach erfolgter Montage Zusatzmodul Drahtspulen-Aufnahme Lieferumfang Drahtspulen-Aufnahme festschrauben Zusatzmodul Mounting WF R Tower Lieferumfang Zusatzmodul Mounting WF R Tower und WF 15i/25i/30i oder SB 500i festschrauben Sicherheitsmaßnahmen nach erfolgter Montage...

  • Seite 4: Sicherheit

    Sicherheit Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶...

  • Seite 5: Zusatzmodul Für Wf 30I R /Twin

    Zusatzmodul für WF 30i R /TWIN Lieferumfang Zusatzmodul für WF 30i R/TWIN Zusatzmodul für WF 30i R /TWIN auf OPT/i WF Tower fest- schrauben Die zwei Montagevorrichtungen so festschrauben, dass die darauf vorhandenen Pfeile in die Richtung zeigen, in welche die Drahtelektrode durch den Drahtvor- schub gefördert wird.

  • Seite 6: Wf 30I Twin Festschrauben

    WF 30i Twin festschrauben Den Drahtvorschub so auf dem Zusatzmodul festschrauben, dass die Drahtelek- trode in die Richtung gefördert wird, die der Pfeil auf dem Zusatzmodul anzeigt.

  • Seite 7: Sicherheitsmaßnahmen Nach Erfolgter Montage

    Montage WARNUNG! Gefahr durch abrutschende Komponenten. Werden alle 16 Schrauben gelöst, rutscht der obere Teil von OPT/i WF Tower un- gebremst nach unten. Dadurch können schwerwiegende Personen- und Sachschäden entstehen. ▶ Vor dem Lösen aller Schrauben, den Drahtvorschub demontieren.

  • Seite 8: Zusatzmodul Drahtspulen-Aufnahme

    Zusatzmodul Drahtspulen-Aufnahme Lieferumfang Zusatzmodul Drahtspulen-Aufnahme Drahtspulen- Aufnahme fest- schrauben...
  • Seite 9 Sicherstellen, dass die 8 Schrauben M8x16mm in die Muttern von OPT/i WF Tower geschraubt werden.

  • Seite 11: Zusatzmodul Mounting Wf R Tower

    Zusatzmodul Mounting WF R Tower Lieferumfang Zusatzmodul Mounting WF R Tower Zusatzmodul Mounting WF R Tower und WF 15i/25i/30i oder SB 500i fest- schrauben...
  • Seite 12 * Die Schrauben noch nicht festziehen...

  • Seite 14: Sicherheitsmaßnahmen Nach Erfolgter Montage

    Montage WARNUNG! Gefahr durch abrutschende Komponenten. Werden alle 16 Schrauben gelöst, rutscht der obere Teil von OPT/i WF Tower un- gebremst nach unten. Dadurch können schwerwiegende Personen- und Sachschäden entstehen. ▶ Vor dem Lösen aller Schrauben, den Drahtvorschub demontieren.
  • Seite 15 Safety Additional module for WF 30i R /TWIN Scope of supply Screwing the additional module for the WF 30i R /TWIN to the OPT/i WF Tower Screwing on the WF 30i Twin Safety measures after installation Additional module for wirespool holder...

  • Seite 16: Safety

    Safety Safety WARNING! Danger from incorrect operation and work that is not carried out properly. This can result in serious personal injury and damage to property. ▶ All the work and functions described in this document must only be carried out by technically trained and qualified personnel.

  • Seite 17: Additional Module For Wf 30I R /Twin

    WF 30i R /TWIN to the OPT/i WF Tower Screw on the two mounting fixtures so that the arrows on them point in the di- rection in which the wire electrode is conveyed by the wirefeeder.

  • Seite 18: Screwing On The Wf 30I Twin

    Screwing on the WF 30i Twin Screw the wirefeeder onto the additional module in such a way that the wire electrode is fed in the direction indicated by the arrow on the additional module.

  • Seite 19: Safety Measures After Installation

    This can cause serious injury and damage to property. ▶ Before loosening all screws, remove the wirefeeder. ▶ Make sure that the upper part of the OPT/i WF Tower is being held by a se- cond person while loosening the screws.

  • Seite 20: Additional Module For Wirespool Holder

    Additional module for wirespool holder Scope of supply Additional module for wirespool holder Screwing on the wirespool holder...
  • Seite 21 Ensure that the 8 M8x16mm screws are screwed into the nuts of the OPT/i WF Tower.

  • Seite 23: Additional Module For Mounting Wf R Tower

    Additional module for Mounting WF R Tower Scope of supply Additional module for Mounting WF R Tower Screwing on the additional modu- le for Mounting WF R Tower and WF 15i/25i/30i or SB 500i...
  • Seite 24 * Do not tighten the screws yet...

  • Seite 26: Safety Measures After Installation

    This can cause serious injury and damage to property. ▶ Before loosening all screws, remove the wirefeeder. ▶ Make sure that the upper part of the OPT/i WF Tower is being held by a se- cond person while loosening the screws.
