Systemkomponenten
2 . 1
Das Messsystem FLOWSIC600 besteht aus den Hardware-Komponenten:
● Messaufnehmer
● Ultraschallsensoren
● Messumformer
Zur einfachen Konfiguration und Diagnose kann das Programm MEPAFLOW600 CBM
genutzt werden ( Seite 25, 2.5).

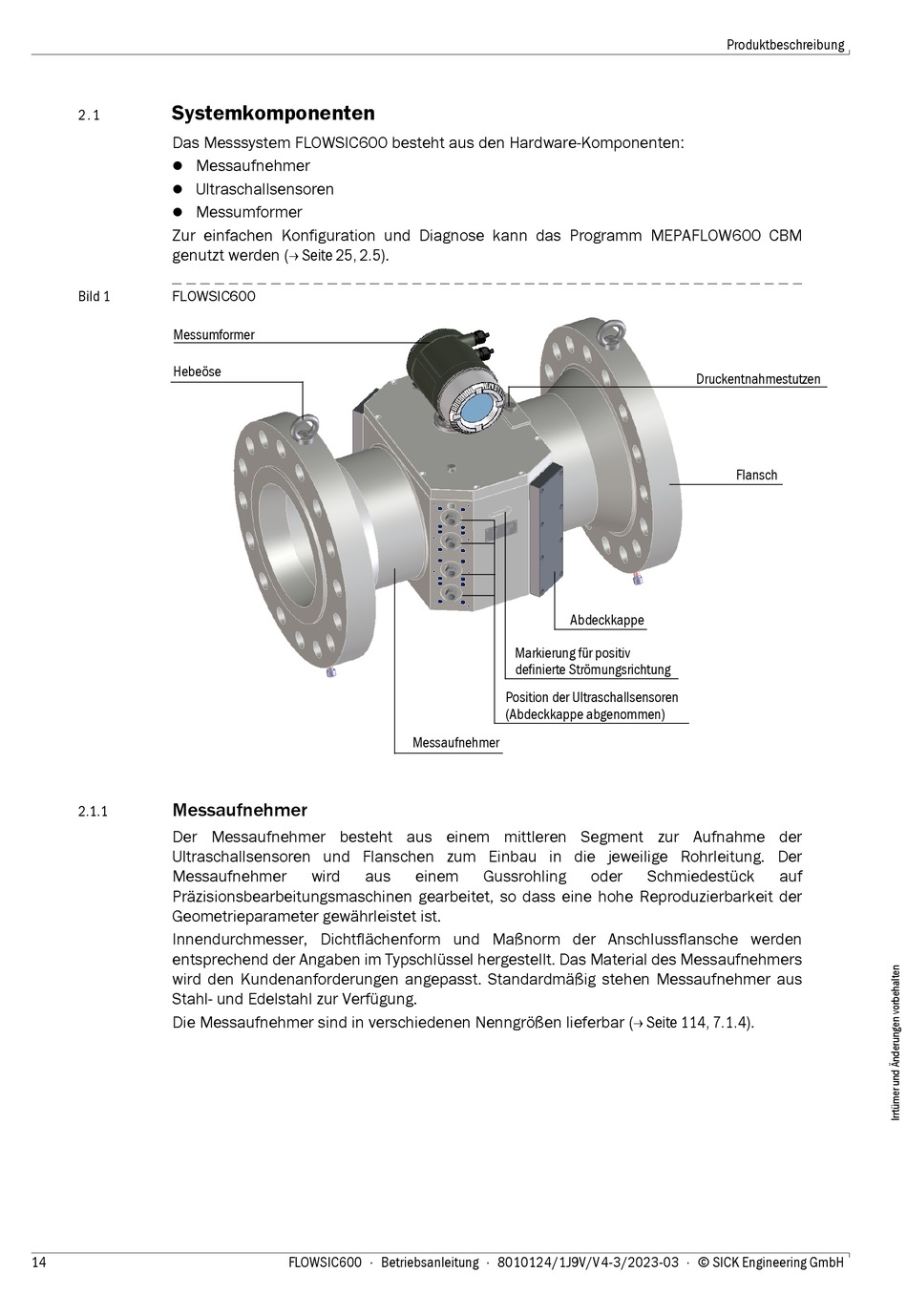

Bild 1 FLOWSIC600
Messumformer
Hebeöse
Messaufnehmer
2.1.1
Der Messaufnehmer besteht aus einem mittleren Segment zur Aufnahme der
Ultraschallsensoren und Flanschen zum Einbau in die jeweilige Rohrleitung. Der
Messaufnehmer
Präzisionsbearbeitungsmaschinen gearbeitet, so dass eine hohe Reproduzierbarkeit der
Geometrieparameter gewährleistet ist.
Innendurchmesser, Dichtflächenform und Maßnorm der Anschlussflansche werden
entsprechend der Angaben im Typschlüssel hergestellt. Das Material des Messaufnehmers
wird den Kundenanforderungen angepasst. Standardmäßig stehen Messaufnehmer aus
Stahl- und Edelstahl zur Verfügung.
Die Messaufnehmer sind in verschiedenen Nenngrößen lieferbar ( Seite 114, 7.1.4).
14
Messaufnehmer
wird aus einem
FLOWSIC600 · Betriebsanleitung · 8010124/1J9V/V 4-3/2023-03 · © SICK Engineering GmbH
Abdeckkappe
Markierung für positiv
definierte Strömungsrichtung
Position der Ultraschallsensoren
(Abdeckkappe abgenommen)
Gussrohling oder Schmiedestück
Produktbeschreibung
Druckentnahmestutzen
Flansch
