Übersicht
Analytik
Durch Tippen auf die Schaltfläche Analytik wird ein Bildschirm angezeigt, der Sensordaten,
Diagramme und andere Systemanalysen zur Überwachung des Druckprozesses bereitstellt.
Systemanalyse
•
Druckkammer: Durch Tippen auf Druckkammer werden Messwerte für die Luftfeuchtigkeit
und den Druck der Druckkammer (Baukammer) angezeigt.
•
Oberflächentemperatur: Durch Tippen auf die Schaltfläche Oberflächentemperatur
werden die durchschnittlichen und maximalen Temperaturen angezeigt, die die IR-Kamera
vom Mittelplattenglas abliest.
•
Oberflächen-IR-Kamera: Durch Tippen auf die Schaltfläche Oberflächen-IR-Kamera wird
ein Wärmebild des Mittelplattenglases angezeigt. Druckschichten können hier in Echtzeit
betrachtet werden, da Wärme aus der exothermen Reaktion des ausgehärteten Harzes auf
das Mittelplattenglas übertragen wird.
Oberflächenkraft: Durch Tippen auf Oberflächenkraft wird der gemessene Strom
•
(proportional zur Kraft) angezeigt, der an den Linearantrieb gesendet wird, um den Bauarm
zu bewegen.
•
UV-Quelle: Durch Tippen auf UV-Quelle wird die Temperatur der LED-Leuchte des
Projektors angezeigt. Sie zeigt zudem auch die Messwerte des internen Lichtsensors an.
Heizung: Durch Tippen auf Heizung wird die gemessene Temperatur der Baukammer und
•
des Mittelplattenglases angezeigt.
Systemanalyse
© Copyright 2022–2024 Stratasys. Alle Rechte vorbehalten.

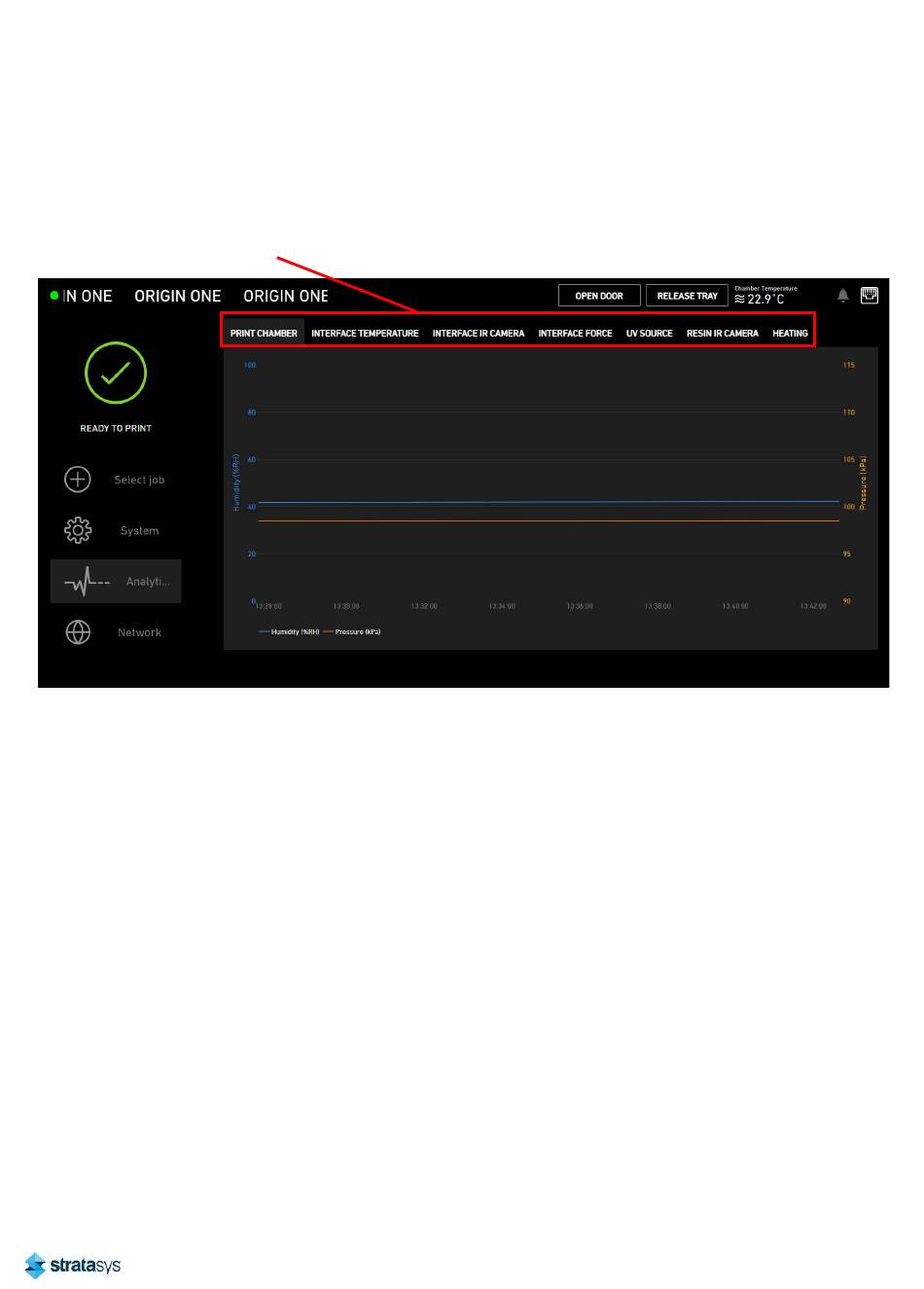

Abbildung 4: Analytik-Bildschirm
Analytik
Seite 24
