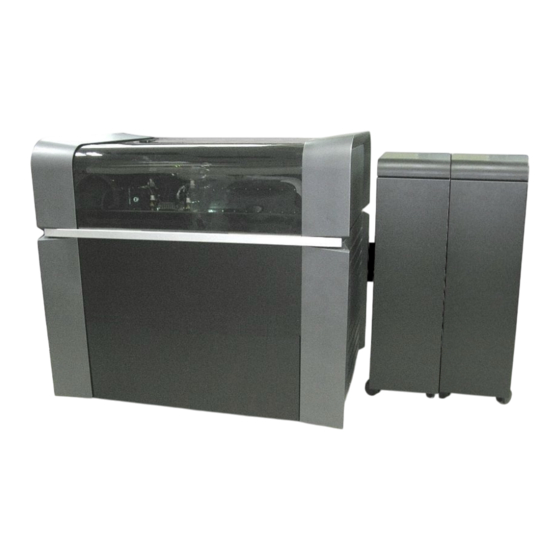

Stratasys J750 Bedienerhandbuch

Stratasys J750 Bedienerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienerhandbuch
Stratasys J750/J735/J720
3D-Druckersystem
DOC-08040DE Rev. U

Werbung

loading

Verwandte Anleitungen für Stratasys J750

Inhaltszusammenfassung für Stratasys J750

  • Seite 1 Bedienerhandbuch Stratasys J750/J735/J720 3D-Druckersystem DOC-08040DE Rev. U...
  • Seite 2 Marken Stratasys, PolyJet, J750, J735, J720, Digital Anatomy, GrabCAD Print, GrabCAD PolyJet Server, FullCure, Agilus30, Digital ABS, Vero, VeroBlack, VeroClear, VeroUltra, RGD810, RGD820, SUP707, SUP705 und SUP706 sind Marken von Stratasys Ltd. und/oder seinen Tochtergesellschaften oder verbundenen Unternehmen und können in bestimmten Gerichtsbarkeiten eingetragen sein.
  • Seite 3 Daten können Änderungen unterliegen. Stratasys Ltd. kann jederzeit ohne vorherige Ankündigung Änderungen an diesem Dokument vornehmen. Stratasys Ltd. übernimmt weder in eigener Sache noch im Auftrag seiner Tochtergesellschaften irgendeine Haftung für technische bzw. redaktionelle Fehler oder Auslassungen in dieser Anleitung und haftet in keiner Weise für durch die Nutzung dieses Dokuments entstandene beiläufige, mittelbare oder...
  • Seite 4 Inhalt 1 Über dieses Handbuch Verwendung dieses Handbuchs Revisionsverlauf In diesem Handbuch benutzte Begriffe Online-Ressourcen von Stratasys Stratasys Academy Stratasys Support Center YouTube-Kanal der Stratasys Academy GrabCAD Community 2 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien...
  • Seite 5 Anforderungen an die PC-Arbeitsstation 4 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Herstellung von 3D-Drucken Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen Fortsetzen der Produktion nach Anhalten des Druckvorgangs 4-10 Druckmaterial ändern 4-13 Modellmaterialien ohne Spülen ändern 4-20...
  • Seite 6 Dynamischer Düsentest 4-133 Eingebaute Prüfungen 4-135 Austauschen des Abfallbehälters 4-143 Reinigung der Außenklappen 4-145 Reinigen der UV-Abschirmung 4-145 5 Handhabung der Modelle Entfernen von 3D-Drucken nach dem Druck Entfernen des Stützmaterials Stützmaterial von Hand entfernen Stützmaterial mit Wasserdruck entfernen SUP705-/705B mit Natronlauge entfernen SUP706/706B mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente 3D-Drucke...
  • Seite 7 Über dieses Handbuch Verwendung dieses Handbuchs Revisionsverlauf In diesem Handbuch benutzte Begriffe Online-Ressourcen von Stratasys Stratasys Academy Stratasys Support Center YouTube-Kanal der Stratasys Academy GrabCAD Community DOC-08040_DE Rev. U...
  • Seite 8 Beispiele zum Arbeiten mit dem System zur Verfügung. Wichtig: Lesen Sie das gesamte Kapitel Sicherheit, bevor Sie das System verwenden. Text und Anleitungen in diesem Handbuch basieren auf dem J750 3D- Drucker, Softwareversion D124_85.1; D124_86.1. Sie gelten auch für J735- und J720-Drucker.
  • Seite 9 Stratasys J750/J735/J720 Bedienerhandbuch 1 Über dieses Handbuch Revisionsverlauf Übersetzungen dieses Handbuchs werden regelmäßig aktualisiert. Wenn Sie eine übersetzte Version verwenden, überprüfen Sie bitte die englische Version, um die letzte Revision und die Liste der Updates zu erhalten. In der folgenden Tabelle sind die wichtigsten Änderungen in jeder Revision dieses Dokuments aufgeführt.
  • Seite 10 Sie die neueste Version des Dokuments erhalten und Feedback senden können. • Für weitere Informationen wurde entfernt. • Zusätzliche Ressourcen wurde umbenannt in Online-Ressourcen von Stratasys und aktualisiert, um Informationen über die Online Stratasys Academy einschließlich des YouTube-Kanals der Stratasys Academy aufzunehmen.
  • Seite 11 Die GUI (Graphical User Interface – Grafische Benutzeroberfläche), die zur Steuerung der J750/J735/J720-Drucker benutzt wird. Druckersoftware, Software, die auf dem Computer im J750/J735/J720- Drucksteuerungsanwendung Drucker ausgeführt wird und alle Druckervorgänge steuert. Harz Die Grundsubstanz, aus denen die zur Verwendung in Stratasys PolyJet-Druckern bestimmten Photopolymer- Druckmaterialien bestehen.
  • Seite 12 Stratasys J750/J735/J720 Bedienerhandbuch 1 Über dieses Handbuch Eine Datei, die zum Drucken von 3D-Modellen verwendet wird. Stützmaterial Material, das zum Stützen der Struktur des Modells während der Herstellung dient. DOC-08040_DE Rev. U...
  • Seite 13 Stratasys J750/J735/J720 Bedienerhandbuch 1 Über dieses Handbuch Online-Ressourcen von Stratasys Stratasys möchte Sie dazu ermuntern, mehr über additive Technologien und Ihren Stratasys-Drucker zu erfahren. Auf unseren Online-Plattformen finden Sie eine Fülle von Informationen. Abonnieren Sie unseren Kunden-Newsletter für vierteljährliche Updates zu Wissen und Schulungen von Stratasys.
  • Seite 14 Design, Anwendungen, Druckmaterial und Links zu vielen anderen Ressourcen enthält. Darüber hinaus können Sie die neueste Aktualisierung des Benutzerhandbuchs für Ihren Stratasys 3D-Drucker ansehen und Dokumente in verschiedenen Sprachen herunterladen. Das Support Center ist in mehreren Sprachen verfügbar. Sie können die Anzeigesprache über das Dropdown-Menü...
  • Seite 15 Anleitungsvideos zur Bedienung und Wartung von Stratasys-Druckern. Der Kanal enthält spezielle Wiedergabelisten für verschiedene Drucker und spezielle Themen wie Nachbearbeitung. Schauen Sie sich unbedingt diesen neuen Stratasys Academy-Kanal an und vergessen Sie nicht, ihn zu abonnieren! GrabCAD Community Das Portal...
  • Seite 16 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung DOC-08040_DE Rev. U...
  • Seite 17 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit Sicherheitsvorschriften Stratasys-3D-Drucker erfüllen die CE- und FCC-Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Interlock-Schalter Die Spannungsversorgung der UV-Lampe, die Plattformheizung und die Bewegungsmotoren schalten sich beim Öffnen des Deckels aus. Warnung Setzen Sie den Sicherheitsschalter nicht außer Betrieb.
  • Seite 18 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit Schutzschalter Bei Überstrom schaltet die Stromzufuhr des Druckers aus. Hinweis: Der Schutzschalter ist nur Kundendienstmitarbeitern zugänglich. Überhitzungsschutz für UV-Lampe Die Spannungsversorgung der UV-Lampe und die Bewegungsmotoren werden ausgeschaltet, wenn die Temperatur 90 °C erreicht. Ein Etikett auf der UV- Lampenabdeckung zeigt an, wenn die Temperatur 65 °C...
  • Seite 19 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit Symbole und Warnhinweise In der folgenden Tabelle wird die Bedeutung der auf der Außenseite bzw. innen in Druckern angebrachten Warnschilder erklärt. Warnsymbol Bedeutung Position Bemerkungen (Allgemeine) Auf dem Typenschild auf Lesen Sie die Gefahr der Rückseite des Anweisungen in diesem Druckers.
  • Seite 20 Druckers an die Wechselstromquelle. Verwenden Sie es nicht mit anderen Geräten. Druckerbetrieb ➢ Die Bedienung des Druckers ist den vom Stratasys-Vertreter eingewiesenen Personen vorbehalten. ➢ Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden und wie man sie benutzt.
  • Seite 21 Die UV-Lampen im Drucker geben gefährliche Strahlung ab ➢ Wenn die UV-Lampen bei geöffnetem Drucker eingeschaltet bleiben, blicken Sie nicht direkt in das UV-Licht. Schalten Sie den Drucker aus und rufen Sie den Stratasys-Serviceanbieter an. Druckerwartung ➢ Wartungsarbeiten sollten nur von qualifizierten Mitarbeitern ausgeführt werden, die über die entsprechenden Sicherheitsvorkehrungen unterrichtet...
  • Seite 22 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit ➢ Beim Hantieren mit UV-gehärteten 3D-Drucken, deren Oberfläche nicht völlig ausgehärtet ist, sind normale Latexhandschuhe ausreichend. ➢ Um Irritationen der Atemwege zu vermeiden, sollten die Bereiche, in denen mit Modell- und Stützmaterialien gearbeitet wird, gut belüftet werden. Falls der Drucker nicht mit einer Abzugshaube ausgestattet ist, sollte das Raumlüftungssystem die Luft mindestens 4- bis 6-mal pro Stunde...
  • Seite 23 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen.
  • Seite 24 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit Einatmen Druckmaterialdämpfe können die Atemwege reizen. Sollte eine Reizung der Atemwege auftreten, bringen Sie die betroffenen Personen sofort an die frische Luft. ➢ Wenn die Atmung des Betroffenen aussetzt, beatmen Sie ihn künstlich, oder beginnen Sie mit Herz-Lungen-Wiederbelebungsmaßnahmen.
  • Seite 25 Stratasys J750/J735/J720 Bedienerhandbuch 2 Sicherheit UV-Lampen Die vom Drucker verwendeten UV-Lampen zur Härtung von Druckmaterialien enthalten eine geringe Menge Quecksilber. Dies wird als „Universalabfall“ betrachtet. Die gebrauchten Lampen müssen in Übereinstimmung mit den geltenden Umweltbestimmungen wieder aufbereitet oder entsorgt werden.
  • Seite 26 Einführung in das 3D-Drucker Grundlegende Merkmale Arbeitskonfigurationen Quelldateien Druckmaterialien Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung Anforderungen an die PC-Arbeitsstation DOC-08040_DE Rev. U...
  • Seite 27 Stratasys J750/J735/J720 Bedienerhandbuch 3 Einführung in das 3D-Drucker Grundlegende Merkmale Stratasys J750/J735/J720-Drucker bieten folgende Optionen: • Sie können den Herstellungsprozess von 3D-Drucken rationalisieren und Einsparungen erzielen. ❒ Wenn 3D-Drucke aus unterschiedlichen Materialien auf der gleichen Bauplattform (gemischte Plattform) im gleichen Druckjob hergestellt werden, entfällt der Zeit- und Kostenaufwand, der bisher erforderlich...
  • Seite 28 Stratasys J750/J735/J720 Bedienerhandbuch 3 Einführung in das 3D-Drucker Arbeitskonfigurationen Stratasys J750/J735/J720-3D-Drucksysteme können als Einzelstationssysteme oder Mehrfachstationssysteme eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehreren Benutzern dienen. In einer derartigen Konfiguration erstellt jeder Benutzer (Client) die Dateien für die Produktion. Ein Softwaredienst, der auf dem Druckercomputer installiert ist, verarbeitet die Aufträge und steuert den Druck.
  • Seite 29 Stratasys J750/J735/J720 Bedienerhandbuch 3 Einführung in das 3D-Drucker Quelldateien Stratasys J750/J735/J720-Drucksysteme produzieren 3D-Drucke, die mit den meisten CAD-Tools und einigen anderen 3D-Anwendungen erstellt werden. GrabCAD Printunterstützt STL-, VRML-, OBJ- und 3MF-Dateien. Und dazu unterstützt GrabCAD Print native CAD-Formate aus folgenden Programmen: Creo, SOLIDWORKS, NX, CATIA und Inventor.
  • Seite 30 Eigenschaften finden Sie auf der Website www.stratasys.com/materials/polyjet. Lagerung Das Material zum Drucken von 3D-Drucken mit J750/J735/J720-Druckern wird aus Harzen hergestellt, die aus reaktiven Monomeren und Oligomeren bestehen. Obwohl Druckmaterial in versiegelten, UV-beständigen Kartuschen ausgeliefert wird, muss bei ihrer Lagerung und Handhabung vorsichtig vorgegangen werden.
  • Seite 31 Entsorgen Sie die Kartuschen mit -Modell- und Stützmaterial in Übereinstimmung mit den entsprechenden Gesetzen und Vorschriften. Arbeitsumgebung Extreme Hitze und Feuchtigkeit können den Betrieb des J750/J735/J720-3D- Druckers beeinträchtigen. Daher empfehlen wir, gegebenenfalls ein Lüftungs- oder Klimasystem einzusetzen, damit folgende Temperaturbereiche eingehalten werden können:...
  • Seite 32 Stratasys J750/J735/J720 Bedienerhandbuch 3 Einführung in das 3D-Drucker • Wenn es in Ihrem Unternehmen mehrere Benutzer gibt, müssen Sie ein Unternehmen einrichten. Um dies zu tun: help.grabcad.com/article/203-all- about-company-accounts • Zur Ansicht der Anforderungen für Client-Computer, auf denen GrabCAD Print ausgeführt wird, gehen Sie zu: help.grabcad.com/print/system-...
  • Seite 33 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Herstellung von 3D-Drucken Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen Fortsetzen der Produktion nach Anhalten des Druck- vorgangs 4-10 Druckmaterial ändern 4-13 Modellmaterialien ohne Spülen ändern 4-20 Drucken mit Bio-Materialien 4-23...
  • Seite 34 Austauschen des Rollermessers 4-50 Ausrichten der Druckköpfe 4-52 Reinigung des Spritzschutzes für den Druckkopf 4-58 Druckköpfe optimieren (kalibrieren) 4-60 Druckköpfe austauschen 4-69 Testen und Kalibrieren der UV-Lampen 4-81 Kalibrieren der Wägezellen 4-90 Spülen der Druckblockheizung 4-91 Austauschen der Abfallbehälterschläuche 4-97 Auswechseln der Materialfilter 4-106 Auswechseln des Geruchsfilters...
  • Seite 35 Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien in Kapitel 2. 1. Schalten Sie den Hauptschalter auf der Rückseite des Druckers ein. Abbildung 4-2 Hauptschalter und Kabel Der Hauptschalter schaltet den J750/J735/J720-Drucker ein; dies beinhaltet auch den eingebauten Computer. DOC-08040_DE Rev. U...
  • Seite 36 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Melden Sie sich nach dem Hochfahren des Computers bei Windows an und starten Sie die Druckersteuerungssoftware: ❒ Doppelklicken Sie auf dem Druckercomputer-Desktop auf das Symbol für den J750/J735/J720-Drucker. Oder –...
  • Seite 37 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Laden der Modell- und Stützmaterialkartuschen Stratasys J750/J735/J720-Drucker verwenden bis zu 12 Kartuschen mit Modellmaterial und bis zu vier Kartuschen mit Stützmaterial, jeweils mit einem Gewicht von 3,6 Kilogramm (in vollem Zustand).
  • Seite 38 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Herstellung von 3D-Drucken 3D-Drucke können erstellt werden, nachdem sie in der Anwendung GrabCAD Print auf der virtuellen Bauplattform angeordnet wurden. Informationen über die Vorbereitung von Modelldateien zum Drucken finden Sie in der GrabCAD Print Online-Dokumentation.
  • Seite 39 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Sie können den Druckerstatus überwachen, indem Sie die Anzeige auf der Bedienoberfläche des Druckers umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der Drucker-Bedienoberfläche. Abbildung 4-4 Druckerstatus Starten des Drucks So starten Sie den Druck: ➢...
  • Seite 40 Druckvorgang mehrere Stunden bis mehrere Tage dauern. Solange die Kartuschen für Modell- und Stützmaterial voll genug sind, läuft der Druck automatisch ab, bis der Job beendet ist. J750/J735/J720-Drucker verwenden bis zu sechs Modellmaterialkartuschen zum Herstellen von 3D-Drucken. Außerdem sind zwei Stützmaterialkartuschen erforderlich. Wenn zusätzliche Kartuschen installiert werden, die nicht sofort für den Druck gebraucht werden, zeigt die Drucker-...
  • Seite 41 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers • Rot: zum Drucken ungeeignet (bzw. Warnanzeige) Zum Beispiel in Abbildung 4-4 auf Seite 4-7: ❒ Waste (Abfall)-Das Gewicht des Abfallbehälters beträgt 9000 Gramm, mehr als am Beginn eines Druckauftrags erlaubt. (Siehe „Austauschen des Abfallbehälters “...
  • Seite 42 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört der Druckmanager auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen.
  • Seite 43 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Klicken Sie mit der rechten Maustaste auf den Job, um das Popup-Menü anzuzeigen, und wählen Sie Job fortsetzen. 6. Stellen Sie in GrabCAD Print sicher, dass die richtige Schichtnummer im Dialogfeld eingegeben wird.
  • Seite 44 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers • Es trat eine relativ lange Unterbrechung auf, obwohl die Anzeigen für „last slice (Letzte Schicht)” und korrekt waren. Dies liegt daran, dass sich das bereits gedruckte Teil möglicherweise leicht verformt oder schrumpft, bevor der Druck fortgesetzt wird, was zu einem sichtbaren Unterschied zwischen ihm und dem später gedruckten Teil führt.
  • Seite 45 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckmaterial ändern Bevor Sie 3D-Drucke mit anderen Modellmaterialtypen (Harzen) als den derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen. Bevor Sie den Assistenten ausführen, leeren Sie den Abfallbehälter. Ein voller Abfallbehälter kann zum Abbruch oder Einfrieren des Assistenten...
  • Seite 46 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Klicken Sie im Startbildschirm auf Next (Weiter). 3. Falls die Druckerabdeckung noch offen ist, erscheint eine Aufforderung zum Schließen. Bestätigen Sie, dass Sie sie geschlossen haben, und klicken Sie auf Next (Weiter).
  • Seite 47 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wählen Sie die Konfiguration zum Herstellen von 3D-Drucken aus: ❒ 6 Materialien ❒ 3 Materialien Abbildung 4-11 Materialwechseloptionen 6 Materialien Jeder der Modellmaterialdruckköpfe ist mit zwei verschiedenen Materialen geladen. Abbildung 4-12 In den Druckköpfen sind sechs Materialien geladen Sie können mit jedem Einzelmaterial drucken oder mit einer Kombination...
  • Seite 48 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3 Materialien Beide Bereiche jedes Materialdruckkopfs sind mit dem gleichen Material geladen. Abbildung 4-13 In den Druckköpfen sind drei Materialien geladen Für Hochgeschwindigkeitsdruck stehen bis zu drei Modellmaterialien zur Verfügung. 5. Wählen Sie im Bereich Required materials (Benötigte Materialien) des Assistenten ein oder mehrere Ersatzmaterialkartuschen.
  • Seite 49 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Um das alte Material im System auszuspülen, wählen Sie den für Sie passenden Spülzyklus: Der Standard-Spülzyklus ist derjenige, der für den letzten Materialwechsel verwendet wurde. ❒ Economy. Dieser Zyklus kann verwendet werden, wenn helles Modellmaterial mit einem dunkleren Material (wie z.
  • Seite 50 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Klicken Sie auf Next (Weiter), um den Materialwechselprozess im Drucker zu starten. Daraufhin erscheint der Bildschirm Kartuschenpositionierung, in dem die neue Positionierung aller Kartuschen im Materialschrank angezeigt wird. Abbildung 4-14 Kartuschenanordnung...
  • Seite 51 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-15 Abschlussbildschirm des Assistenten 14. Wenn das letzte Assistentenfenster erscheint, klicken Sie auf Fertig. Die Druckersteuerungsanwendung wird automatisch aktualisiert und neu gestartet. Nachdem sie geöffnet wird, zeigt die Bedienoberfläche die neuen Materialien an.
  • Seite 52 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Modellmaterialien ohne Spülen ändern Sie können die Modellmaterialien ohne Spülen ändern. Diese Option ist geeignet, wenn die Farbe oder die mechanischen Eigenschaften des 3D- Drucks unwichtig sind. So ändern Sie Modellmaterialien ohne Spülen: 1.
  • Seite 53 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wenn der Bildschirm Material Replacement Options (Materialaustauschoptionen) geöffnet wird, wählen Sie das Kontrollkästchen Replace materials without flushing (Materialien ohne Spülen austauschen) und klicken Sie dann auf Apply (Übernehmen). Abbildung 4-17 Materialien ohne Spülen austauschen 4.
  • Seite 54 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Klicken Sie im Bildschirm Cartridge Positioning and Process Progression (Kartuschenpositionierung und Fortschrittsanzeige) auf Start. Abbildung 4-19 Bildschirm Kartuschenpositionierung und Fortschrittsanzeige 6. Lesen Sie die Warnmeldung, die angezeigt wird, und klicken Sie auf OK, um fortzufahren.
  • Seite 55 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Drucken mit Bio-Materialien Befolgen Sie die Anweisungen zum Einlegen des entsprechenden Materials, um die Biokompatibilität der gedruckten Teile beim Wechsel von Standarddruckmaterialien zu biokompatiblen Materialien sicherzustellen. Um das erforderliche Dokument herunterzuladen, suchen Sie im...
  • Seite 56 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Wählen Sie im Bildschirm Advanced Settings (Erweiterte Einstellungen) die Option Manual slot selection (Manuelle Einschubschachtwahl) und klicken Sie auf Übernehmen. Abbildung 4-21 Manuelle Einschubschachtwahl 3. Im Bildschirm Material Replacement Options (Materialaustauschoptionen) ist Both cartridges (Beide Kartuschen) für jede Position ausgewählt.
  • Seite 57 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Beim Drucken im Hochgeschwindigkeitsmodus (drei Materialien) wird in beiden Abschnitten jedes Druckkopfs dasselbe Material verwendet. Das für einen der Kartuscheneinschübe ausgewählte Material wird auch im anderen Druckkopfkanal verwendet. Abbildung 4-23 Manuelle Kartuschenauswahl - 3 Modellmaterialien 4.
  • Seite 58 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Zusätzliche Spülzyklen Der Spülzyklus, den Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auswählen, legt fest, wie gründlich das derzeit im System befindliche Material aus dem System entfernt werden soll. Wenn Sie den Economy-Zyklus wählen und den Assistenten durchgehen, können Sie...
  • Seite 59 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Drucker im Leerlaufmodus halten Zwischen den Druckjobs kann der Drucker bis zu einer Woche nicht im Gebrauch sein. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Außerbetriebnahme-Assistenten automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe...
  • Seite 60 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Einstellen des Kartuschenablaufalarms Die Druckeranwendung zeichnet die Ablaufdaten für jede eingelegte Kartusche auf. Sie können den Bildschirm Ablaufdatum der Kartusche im Menü Options (Optionen) anzeigen. Abbildung 4-25 Options (Optionen)-Menü Abbildung 4-26 Cartridge Expiration Date (Ablaufdatum der Kartusche)- Bildschirm Standardmäßig wird die Ablaufanzeige so eingestellt, dass sie 60 Tage vor...
  • Seite 61 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-27 Warnanzeige für Kartuschenablauf im Hauptbildschirm Wenn diese Anzeige für das Ablaufdatum der Kartusche angezeigt wird, können Sie den Bildschirm Cartridge Expiration Date (Ablaufdatum der Kartusche) anzeigen, indem Sie darauf klicken.
  • Seite 62 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Außerbetriebnahme des Druckers Wenn Sie länger als 30 Tage nicht mit dem Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker eingeschaltet bleiben, im Leerlaufmodus. Wenn der Drucker jedoch früher ausgeschaltet werden muss, führen Sie mit dem Außerbetriebnahme-Assistenten die erforderlichen...
  • Seite 63 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers So führen Sie den Außerbetriebnahmeassistenten aus: 1. Starten Sie den Außerbetriebnahmeassistenten aus dem Menü Options (Optionen). Abbildung 4-28 Außerbetriebnahmeassistent, Startbildschirm 2. Klicken Sie auf Next (Weiter). 3. Wählen Sie die entsprechende Option gemäß der Zeitdauer, in der der Drucker nicht verwendet wird, entweder weniger oder mehr als 30 Tage.
  • Seite 64 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Im nun folgenden Fenster des Assistenten überprüfen Sie, ob die Plattform leer ist, und klicken Sie auf Next (Weiter). Abbildung 4-30 Plattformstatus Die Außerbetriebnahme beginnt. Abbildung 4-31 Außerbetriebnahmefortschritt 5. Folgen Sie den Anweisungen, bis die Reinigung abgeschlossen ist.
  • Seite 65 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Wenn der abschließende Assistentenbildschirm angezeigt wird, schließen Sie die Druckersteuerungsanwendung und fahren Sie den eingebauten Computer herunter. Abbildung 4-32 Abschlussbildschirm Außerbetriebnahmeassistent 7. Nach dem Herunterfahren des Druckercomputers schalten Sie den Hauptschalter auf der Rückseite des Druckers aus (siehe Abbildung 4-2 auf...
  • Seite 66 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wartung des Druckers Damit der Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den angegebenen Abständen aus. Zeitplan für routinemäßige Wartungsarbeiten Häufigkeit Aufgabe Weitere Informationen Vor dem Drucken Reinigen der UV-Lampenlinsen.
  • Seite 67 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Häufigkeit Aufgabe Weitere Informationen Monatlich Entfernen und reinigen Sie den Siehe „Reinigung des Druckkopfspritzschutz. Spritzschutzes für den Druckkopf“ auf Seite 4-58. Monatlich Schmutz von der Z-Achse mit einem Staubsauger entfernen. Monatlich Belüftungssystem prüfen (Leitung, Lüfter,...
  • Seite 68 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn eine Wartungsaufgabe fällig ist, wird dies auf der Hauptbedienoberfläche angegeben. Abbildung 4-34 Anzeige Maintenance Required (Wartung erforderlich) Wenn diese Anzeige erscheint, können Sie darauf klicken, um den Bildschirm mit den Wartungszählern anzuzeigen.
  • Seite 69 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Assistent ausgeführt und vollständig erledigt wurde. Manuelle Wartungsaufgaben (z. B. Rollerinspektion und Wischeraustausch) werden durch Klicken der Taste Reset (Zurücksetzen) im Wartungszählerbildschirm zurückgesetzt. UV-Lampen-Prüfung Auf den UV-Lampenabdeckungen ist ein hitzeempfindliches Etikett angebracht, das vor Überhitzung warnt.
  • Seite 70 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Drücken Sie F3 oder öffnen Sie das Menü Options (Optionen) und wählen Sie Patterntest. Abbildung 4-37 Auswahl des Patterntests 5. Klicken Sie zum Beginnen auf Yes (Ja) im Dialogfeld Confirm (Bestätigen).
  • Seite 71 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Drucker druckt eine Reihe von Linien auf das Testblatt (siehe nächste Abbildung). Abbildung 4-40 Beispiel für einen Patterntest 7. Überprüfen Sie das Testblatt sorgfältig auf fehlende Linien. Zu viele fehlende Linien, besonders im selben Bereich, sind ein Anzeichen, dass die Qualität beim Herstellen der 3D-Drucke schlecht sein wird.
  • Seite 72 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Sicherung der Druckerkonfiguration Wir empfehlen, dass Sie die Konfigurationsdateien des Druckers regelmäßig sichern. Falls der Drucker nicht richtig funktioniert und Sie die Software auf dem Druckercomputer neu installieren müssen, können die Parameter von der Sicherung wiederhergestellt werden.
  • Seite 73 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Verbessern der Druckqualität Wenn Sie vermuten, dass die Druckqualität schlecht ist, führen Sie einen Patterntest durch (siehe „Patterntest“ auf Seite 4-37). Wenn das Ergebnis schlecht ist, führen Sie folgende Prozedur durch, um die Druckqualität zu verbessern.
  • Seite 74 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bevor Sie den Assistenten ausführen, leeren Sie den Abfallbehälter. Ein voller Abfallbehälter kann zum Abbruch oder Einfrieren des Assistenten führen. Zum Reinigen der Druckerkomponenten: 1. Vorbereiten: ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒...
  • Seite 75 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker. Abbildung 4-44 Assistentenbildschirm während der Reinigungsaufgaben Warnung: Heiße Oberfläche Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein. Berühren Sie sie nicht mit bloßen Händen, und arbeiten Sie vorsichtig.
  • Seite 76 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Reinigen Sie die die Düsenplatten mit einer Hin- und Herbewegung. Überprüfen Sie mit dem Spiegel, dass Sie alle Ablagerungen entfernt haben. Abbildung 4-45 Reinigen der Druckköpfe Entfernen und reinigen Sie den Druckkopfspritzschutz einmal monatlich.
  • Seite 77 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Entfernen Sie alles in der Spüleinheit verbleibende Abfallmaterial. Nehmen Sie den Abfallkollektor zur Reinigung aus dem Drucker, falls erforderlich. Wischen Sie die Gummidichtung ab. Abbildung 4-46 Entfernen des Abfallkollektors in der Spüleinheit Hinweis: Wenn Sie den Abfallkollektor wieder in die Spüleinheit einlegen,...
  • Seite 78 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Achtung Gehen Sie beim Reinigen der rotierenden Walze vorsichtig vor. Verwenden Sie ein Reinigungstuch oder den mitgelieferten UV-Schleifschwamm. 16. Wenn die Walze sauber ist, markieren Sie die Bestätigungs- Kontrollkästchen im Assistenten, und klicken Sie auf Next (Weiter).
  • Seite 79 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Diese Baugruppe sollte wöchentlich gereinigt werden, um eine Blockade in den Zufuhrleitungen zum Abfallbehälter zu vermeiden, damit das Abfallmaterial nicht im Drucker überläuft. So reinigen Sie den Rollerabfallkollektor: 1. Vorbereiten: ❒ M2.5 und M2 Innensechskantschlüssel ❒...
  • Seite 80 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am Druckblock angebracht ist. Abbildung 4-51 Herausheben des Saugschlauchs 6. Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen. 7. Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab.
  • Seite 81 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Messerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden. Abbildung 4-53 Rollerabfallkollektor reinigen Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob das Rollermesser gut funktioniert - siehe unten.
  • Seite 82 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Lösen Sie die Schrauben am Saugschlauch. Abbildung 4-55 Positionierung des Saugschlauchs 3. Senken Sie ihn, so dass das Loch in der Klappe hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um den Schlauch zu sichern.
  • Seite 83 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Entfernen Sie die Schrauben, die die Rollermesserbaugruppe sichern. Abbildung 4-57 Entfernen der Rollermesserschrauben 5. Nehmen Sie die Messerklinge ab und werfen Sie sie weg. Abbildung 4-58 Entfernen der alten Rollermesserklinge 6.
  • Seite 84 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Bringen Sie die Rollermesserklingenschrauben korrekt an und ziehen Sie sie fest an. Wichtig: Ziehen Sie die Schrauben in der Reihenfolge an, die in Abbildung 4-60 gezeigt ist. Verwenden Sie die neuen Schrauben, die mit dem Austauschkit geliefert wurden.
  • Seite 85 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wenn der folgende Bildschirm angezeigt wird, legen Sie die transparenten Folien auf die Bauplattform neben den linken und rechten Plattformrand (siehe unten). Abbildung 4-61 Transparenzbestätigung Abbildung 4-62 Auflegen der transparenten Folie auf die Bauplattform 4.
  • Seite 86 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Öffnen Sie den Drucker und entfernen Sie die transparente Folie. Auf die Transparentfolie werden Gruppen vertikaler Linien in sieben Spalten gedruckt, die jeweils die Ergebnisse eines anderen Druckkopfes darstellen. Abbildung 4-64 Ausdruckbeispiel Druckkopfausrichtungstest Hinweis: Für den Kopf H7 gibt es keine Spalte, da seine Ausrichtung als...
  • Seite 87 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. In dem Assistentenfenster oben Abbildung 4-63 Sie das Kontrollkästchen Transparency removed (Transparentfolie entfernt) und klicken Sie auf Next (Weiter). Der erste von mehreren Ausrichtungsbildschirmen wird eingeblendet. Abbildung 4-66 Kopfausrichtungsauswahl 10. Wählen Sie im Kopfausrichtungsfenster die Ziffer, die angibt, welche Linienpaare der oberen und unteren Reihe auf der Transparentfolie (von links aus gesehen) für diesen Druckkopf auszurichten sind.
  • Seite 88 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 12. Fahren Sie wie folgt fort: ❒ Um die Druckerausrichtung zu ändern, stellen Sie sicher, dass Update system with new parameters (System mit neuen Parametern aktualisieren) ausgewählt ist und klicken Sie auf Next (Weiter).
  • Seite 89 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers ❒ Falls die senkrechten Linien für die Druckköpfe an einem der beiden Enden nicht ausgerichtet waren oder Sie den Assistenten für die Farbgleichmäßigkeit nicht ausführen möchten, wählen Sie End this wizard (Assistenten beenden), und klicken Sie auf Next (Weiter).
  • Seite 90 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Reinigung des Spritzschutzes für den Druckkopf Um zu verhindern, dass sich überschüssiges Druckmaterial um die Druckköpfe herum ansammelt, ist auf der Unterseite des Druckblocks ein Spritzschutz angebracht. Entfernen Sie den Spritzschutz und reinigen Sie ihn einmal im Monat, wenn Sie die Druckköpfe reinigen (siehe „Reinigen von...
  • Seite 91 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Entfernen Sie mit einem 2-mm-Inbusschlüssel die Schrauben zum Entfernen des Spritzschutzes. Abbildung 4-70 Druckkopfspritzschutz auf Druckblock installiert Abbildung 4-71 Entfernen des Druckkopfspritzschutzes Warnung: Heiße Oberfläche Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein.
  • Seite 92 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckköpfe optimieren (kalibrieren) Der Zustand der Druckköpfe hat direkte Auswirkungen auf die Qualität der 3D- Drucke. Damit Sie ein optimales Druckergebnis erhalten, sollten Sie regelmäßig die Druckköpfe überprüfen und sie für die bestmögliche Konfiguration kalibrieren.
  • Seite 93 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Starten Sie den Kopfoptimierungsassistenten aus dem Menü Optionen. Abbildung 4-72 Starten des Kopfoptimierungsassistenten 3. Klicken Sie im Startfenster des Assistenten auf Next (Weiter). Das Fenster Assistentenbedingungen wird geöffnet. 4. Lesen Sie die Bedingungen, markieren Sie Zustimmung und klicken Sie auf Next (Weiter).
  • Seite 94 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Stellen Sie im folgenden Bildschirm sicher, dass Optimize all print heads (Alle Druckköpfe optimieren) ausgewählt ist und klicken Sie auf Next (Weiter). Abbildung 4-74 Auswahlbildschirm für Prozedur 7. Wählen Sie den Druckmodus aus, für den Sie die Druckköpfe optimieren möchten und klicken Sie auf Next (Weiter).
  • Seite 95 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Vergewissern Sie sich, dass die Bauplattform leer und sauber ist, und bestätigen Sie dies im Assistentenfenster. Abbildung 4-76 Vorbereitung für die Kopfoptimierung (1) Wenn Sie auf Next (Weiter) klicken, wird ein Rahmen auf der Bauplattform gedruckt.
  • Seite 96 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie das Patterntestpapier. Abbildung 4-78 Fehlende Düsen eingeben-Bildschirm 11. Überprüfen Sie das Patterntestpapier sorgfältig mit dem Lineal für fehlende Düsen auf fehlende Linien.
  • Seite 97 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Der Assistent fährt gemäß der Anzahl der eingegeben fehlenden Düsen fort. ❒ Wenn derart viele Düsen fehlen, dass ein akzeptables Druckergebnis nicht möglich ist, wird Sie der Assistent auffordern, den defekten Druckkopf/die defekten Druckköpfe auszutauschen.
  • Seite 98 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Nach Bestätigung der im Assistenten aufgeführten Elemente klicken Sie auf Next (Weiter). Das Druckmaterial (Harz) wird von jedem Druckkopf aus gespritzt und das dazugehörige Gewicht wird automatisch erfasst. Daraufhin wird der folgende Bildschirm geöffnet.
  • Seite 99 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 18. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie die Waage. Abbildung 4-83 Waage entfernen-Bestätigungsbildschirm 19. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
  • Seite 100 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers ❒ Falls der Assistent feststellt, dass ein Druckkopf fehlerhaft ist oder dass die Teilequalität mit der aktuellen Kopfkonfiguration negativ beeinflusst wird, müssen Sie ihn austauschen. Geben Sie an, ob Sie das nun tun möchten.
  • Seite 101 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Zum Druckkopfaustausch benötigen Sie folgende Werkzeuge und Materialien: ❒ Ersatzdruckkopf (Druckköpfe) ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Einweghandschuhe (im Lieferumfang des Druckkopfes enthalten; alternativ verwenden Sie beliebige saubere, puderfreie Schutzhandschuhe) ❒...
  • Seite 102 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der gesamte Vorgang des Druckkopfwechsels dauert ca. 45 Minuten und besteht aus folgenden Schritten. A. Zunächst wird festgestellt, welcher Kopf ausgetauscht werden muss. Dazu verwenden Sie den Kopfoptimierungsassistenten. Im Übrigen zeigen Beschädigungen der Kopfoberfläche oder eine Fehlermeldung, welcher...
  • Seite 103 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Im nächsten Bildschirm wählen Sie Continue with Head optimization (Kopfoptimierung fortsetzen), wenn Sie vor kurzem Druckköpfe gereinigt haben. Andernfalls beenden Sie den Assistenten und führen Sie den Reinigungsassistenten aus. Abbildung 4-86 Bildschirm Druckköpfe reinigen 6.
  • Seite 104 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Vorbereiten des Druckblocks 7. Wählen Sie den Kopf/die Köpfe aus, der/die ausgetauscht werden muss/müssen, und klicken Sie auf Next (Weiter). Abbildung 4-88 Kopfauswahlbildschirm Der Drucker heizt und leert den Druckblock und bereitet den Drucker vor.
  • Seite 105 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Entfernen des defekten Kopfes 9. Lösen Sie auf der Vorderseite des Druckblocks die Schrauben, mit denen die Abdeckung der Druckkopftreiberkarten gesichert ist. Abbildung 4-90 Lösen der Schrauben für die Abdeckung der Treiberkarte 10.
  • Seite 106 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Lösen Sie die Schrauben, die die Treiberkartenhalterung sichern und senken Sie die Halterung. Abbildung 4-91 Lösen der Schrauben für die Treiberkartenhalterung 12. Lösen Sie die Treiberkartenstütze. Abbildung 4-92 Lösen der Treiberkartenstütze DOC-08040_DE Rev.
  • Seite 107 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Nehmen Sie die Treiberkarte heraus, indem Sie den Riegel an den gezeigten Punkten lösen. Abbildung 4-93 Lösen des Treiberkartenriegels 14. Lösen Sie die Schrauben oben und unten, mit denen der Druckkopf im Block befestigt ist.
  • Seite 108 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Drücken Sie die obere und untere Befestigungsschraube nach unten, um den Druckkopf zu lösen, und entfernen sie ihn vom Druckblock. Abbildung 4-95 Lösen des Druckkopfs 16. Entfernen Sie zusammen mit dem Kopf auch die vier (4) O-Ring- Gummidichtungen.
  • Seite 109 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wichtig Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie vermutlich am Druckblockgehäuse. Entfernen Sie sie. Abbildung 4-97 Vergewissern Sie sich, dass die O-Ringe nicht am Druckblock kleben Installieren des neuen Kopfes 17.
  • Seite 110 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 21. Senken Sie die Schutzabdeckung und ziehen Sie die Schrauben an, um die Karte zu sichern. 22. Im Bildschirm Replace print heads (Druckköpfe austauschen) markieren Sie das Kontrollkästchen und bestätigen damit, dass Sie den Kopf/die Köpfe ausgewechselt haben.
  • Seite 111 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 24. Bestätigen Sie, dass die Köpfe bündig sitzen, indem Sie das Kontrollkästchen im nächsten Assistentenbildschirm markieren, und klicken Sie auf Next (Weiter). Abbildung 4-101 Bildschirm Installationsüberprüfung 25. Im nächsten Assistentenbildschirm bestätigen Sie, dass Sie sämtliche Werkzeuge und Objekte aus dem Drucker entfernt haben.
  • Seite 112 Sie die Treiberkarte und setzen Sie sie erneut ein. (Siehe „Entfernen des defekten Kopfes“ auf Seite 4-73). ➢ Wenn der Ersatzkopf nicht von Stratasys kalibriert wurde, entfernen Sie ihn und tauschen Sie ihn durch einen anderen aus. Abbildung 4-104 Warnung über ungültigen Kopf Wenden Sie sich bei einem nicht kalibrierten Kopf an Ihren Stratasys- Serviceanbieter.
  • Seite 113 Lampen zu prüfen und die von ihnen abgegebene UV-Strahlung in Abständen von 300 Druckstunden zu kalibrieren. Dazu verwenden Sie den UV- Kalibrierungsassistenten. Zur Messung der UV-Strahlung benötigen Sie: • Stratasys TOL-03005-S (UV-Sensor und Kabel) Oder – • Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit dem Drucker freigegeben ist.
  • Seite 114 3. Im nächsten Bildschirm wählen Sie das zu verwendende Messgerät. Abbildung 4-106 UV-Geräteauswahl UV-Messgerät Wenn Sie den mitgelieferten Stratasys UV-Sensor (TOL-03005-S) verwenden, schließen Sie ihn an den Drucker an. Der Assistent misst und kalibriert die UV-Strahlung automatisch. Wenn Sie ein eigenständiges UV-Strahlungsmessgerät verwenden, müssen Sie die Ablesungen vom Gerät manuell in die entsprechenden...
  • Seite 115 4. Sorgen Sie dafür, dass die Bauplattform leer ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 4-107 Druckervorbereitung ➢ Wennn Sie eine Stratasys-UV-Sensorbox verwenden, die Sie an den Drucker anschließen (TOL-03005-S), fahren Sie mit „UV-Sensor an Drucker angeschlossen“ auf der nächsten Seite fort.
  • Seite 116 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers UV-Sensor an Drucker angeschlossen Die folgenden Schritte gelten bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. Sie gelten nicht, wenn Sie ein externes UV-Strahlungsmessgerät verwenden. 1. Zum Synchronisieren des Assistenten und des UV-Sensors geben Sie die CF-Nummer vom Etikett auf der Rückseite der UV-Sensorbox ein und...
  • Seite 117 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Klicken Sie auf Next (Weiter). Die Bauplattform wird abgesenkt, damit Sie den UV-Sensor anschließen können. Abbildung 4-110 UV-Sensor-Anschluss 3. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
  • Seite 118 4 Bedienung und Wartung des Druckers Externes UV-Messgerät Die folgenden Schritte gelten, wenn Sie ein eigenständiges UV-Messgerät verwenden. Sie gelten nicht bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. 1. Wenn der nächste Bildschirm erscheint, öffnen Sie den Drucker und setzen Sie den UV-Sensor in die Mitte der hinteren Kante der Plattform.
  • Seite 119 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Schließen Sie das Sensorkabel an das UV-Messgerät an. 7. Schalten Sie das UV-Messgerät ein und warten Sie bis „0 0 0.0“ im Display erscheint. 8. Bestätigen Sie im Assistentenbildschirm, dass der Sensor korrekt positioniert ist und klicken dann auf Next (Weiter).
  • Seite 120 Minuten dauert, den im Assistentenbildschirm angezeigten Fortschritt. Abbildung 4-114 Fortschritt der UV-Messung Wenn Sie ein eigenständiges Strahlungsmessgerät verwenden (nicht die Stratasys UV-Sensorbox, die an den Drucker angeschlossen ist): Setzen Sie das Messgerät zurück und geben das Messergebnis ein, wenn Sie dazu aufgefordert werden.
  • Seite 121 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Ist der gemessene Pegel nicht akzeptabel, kalibriert der Assistent die UV- Lampe, indem er die Stromzufuhr reguliert. Dann prüft er erneut. Nach Abschluss aller UV-Tests werden die Ergebnisse angezeigt und geben den Zustand der Lampen nach der Kalibrierung an (siehe Abbildung 4-116 unten).
  • Seite 122 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-118 Abschlussbildschirm des UV- Kalibrierungsassistenten Kalibrieren der Wägezellen Wägezellen sind Sensoren für die Bestimmung des Gewichts der Materialkartuschen und des Abfallbehälters im Drucker. Zur Vermeidung von Materialvergeudung oder Fehlfunktionen muss die Genauigkeit der Gewichtsbestimmung von Zeit zu Zeit überprüft werden.
  • Seite 123 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-120 Gewichtsstabilisierung 5. Aktivieren Sie das Kontrollkästchen, und klicken Sie auf Next (Weiter). 6. Klicken Sie im Abschlussfenster des Assistenten auf Fertig. Spülen der Druckblockheizung Wenn der Drucker für den Druck im Modus Hohe Geschwindigkeit mit drei Modellmaterialien konfiguriert ist, muss die Druckblockheizung regelmäßig...
  • Seite 124 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers So spülen Sie die Druckblockheizung: 1. Wählen Sie im Menü Options (Optionen) den Materialwechsel-Assistenten. Abbildung 4-121 Öffnen des Materialwechsel-Assistenten 2. Klicken Sie im Startbildschirm auf Next (Weiter). 3. Klicken Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auf Advanced Settings (Erweiterte Einstellungen).
  • Seite 125 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-123 Manuelle Einschubschachtwahl 5. Wenn der Bildschirm Material Replacement Options (Materialwechseloptionen) erneut geöffnet wird, wählen Sie folgendes aus: ❒ 6 Materialien ❒ Economy Abbildung 4-124 Auswahl im Bildschirm Material Replacement Options (Materialwechseloptionen) Vergewissern Sie sich, dass der Drucker mit den ausgewählten Materialien...
  • Seite 126 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Stellen Sie im Bildschirm Cartridge Positioning (Kartuschenpositionierung) sicher, dass alle Materialkartuschen korrekt positioniert sind. Abbildung 4-125 Bildschirm Cartridge Positioning (Kartuschenpositionierung) Symbole: Richtige Kartusche in diesem Einschubschacht Keine (oder falsche) Kartusche in diesem Einschubschacht.
  • Seite 127 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-126 Bildschirm Wizard Completed (Assistent abgeschlossen) 10. Klicken Sie auf Done (Fertig). Die Drucker-Steuerungsanwendung wird neu gestartet, befindet sich jetzt im Modus „High Mix / High Quality“, und verwendet alle sechs in den Drucker eingelegten Materialen.
  • Seite 128 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Stellen Sie im Bildschirm Cartridge positioning (Kartuschenpositionierung) sicher, dass alle Materialkartuschen korrekt positioniert sind. Hinweis: Die zur Durchführung dieses Vorgangs erforderliche Zeit hängt von den derzeit im Drucker eingelegten Materialien ab. Die geschätzte Zeit wird am unteren Rand des Bildschirms Cartridge Positioning (Kartuschenpositionierung) angezeigt.
  • Seite 129 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen der Abfallbehälterschläuche Die Schläuche, mit denen Abfallmaterial aus dem Rollerabfallkollektor und der Spüleinheit abgepumpt werden, sollten nach 1000 Druckstunden ausgetauscht werden. Nach dieser Zeit sendet die Druckersoftware eine Wartungswarnung, die auf dem Bildschirm der Druckerschnittstelle angezeigt wird.
  • Seite 130 „Maintenance Required (Wartung erforderlich)“ angezeigt, wenn die Aufgabe fällig ist. Zum Austauschen der Pumpenschläuche wechseln Sie die gesamte Pumpenkassette im Drucker. Ersatzkassetten werden im Drucker-Startpaket mitgeliefert. Zusätzliche Kassetten können Sie bei Ihrem Stratasys- Serviceanbieter bestellen. So tauschen Sie die Abfallbehälterschläuche aus: 1. Vorbereiten: ❒...
  • Seite 131 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Öffnen Sie mithilfe eines 8 mm-Inbusschlüssels die beiden Verriegelungen für das linke Druckerpanel (mit Blick auf den Drucker von vorne). Abbildung 4-131 Eine Panelverriegelung öffnen 4. Öffnen Sie das Panel und unterbrechen Sie die Erdung.
  • Seite 132 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Suchen Sie nach der Abfallpumpe, deren Schlauch ausgetauscht werden soll. Abbildung 4-133 Abwasserpumpen (Beispiel) 7. Ziehen Sie Schutzhandschuhe und Schutzbrille an. Achtung Unausgehärtetes Druckmaterial kann Haut- und Augenreizungen verursachen. Verwenden Sie zum Schutz Ihrer Hände Einweg- Reinigungshandschuhe und zum Schutz Ihrer Augen eine Schutzbrille.
  • Seite 133 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Trennen Sie die Anschlüsse: a. Schrauben Sie die Anschlüsse ab, die die einzelnen Abfallpumpenschläuche verbinden. b. Trennen Sie die Schläuche und legen Sie sie in den Einwegbecher, um verschüttetes Material aufzufangen.
  • Seite 134 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Drehen Sie den weißen Halteclip, um die Pumpe freizugeben. Abbildung 4-135 Pumpe freigeben (Beispiel) DOC-08040_DE Rev. U 4-102...
  • Seite 135 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Wenn die Schläuche auf beiden Seiten der Pumpe abgenommen wurden, drehen Sie die Pumpenkassette gegen den Uhrzeigersinn und entfernen Sie sie. Abbildung 4-136 Pumpenkassette drehen (Beispiel) 12. Halten Sie eine neue Pumpenkassette mit einer Hand und drehen Sie den Rotor.
  • Seite 136 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Bringen Sie die neue Pumpenkassette am Drucker an. Abbildung 4-138 Pumpenkassette anbringen (Beispiel) Setzen Sie die Kassette in die Schlitze im Gehäuse ein und drehen Sie sie im Uhrzeigersinn in die Arbeitsposition.
  • Seite 137 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Entfernen Sie die Klemme von dem Schlauch, der zum Abfallbehälter (Pumpenauslass) führt. Abbildung 4-140 Klemme von der Auslassseite der Pumpe entfernt (Beispiel) 16. Verbinden Sie die Schläuche mit der neuen Pumpenkassette.
  • Seite 138 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Achten Sie darauf, das Erdungskabel wieder an das Druckerpanel anzuschließen. 21. Öffnen Sie den Bildschirm Maintenance Counters (Wartungszähler), blättern Sie nach unten zum Abschnitt General Pumps (Allgemeine Pumpen) und klicken Sie für die entsprechenden Zähler auf Reset (Zurücksetzen) (siehe Abbildung 4-130 auf Seite 4-98).
  • Seite 139 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers So ersetzen Sie den Materialfilter: 1. Halten Sie die folgenden Werkzeuge und Materialien bereit: ❒ 8-mm-Inbusschlüssel ❒ Schutzhandschuhe ❒ Reinigungstücher oder Küchenpapier ❒ Ersatzfilter mit 10 Mikron (im Start-up-Kit enthalten) ❒ Kabelbinderschneider 2.
  • Seite 140 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Trennen Sie den Materialfilter beginnend mit der Oberseite. ❒ Entfernen Sie für die alte Konfiguration die Schlauchbaugruppe. Stellen Sie sicher, dass der Anschluss am Ende des Zufuhrschlauchs am Schlauch verbleibt. Bringen Sie ihn erneut an, falls erforderlich.
  • Seite 141 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-144 Bildschirm Wartungszähler mit Anzeige der Materialfilter (Beispiel) Weitere Informationen zu Wartungszählern finden Sie unter „Wartungszähler“ auf Seite 4-35. Auswechseln des Geruchsfilters Wenn der Druckerabzug nicht an ein externes Lüftungssystem angeschlossen ist, entfernt ein eingebauter Aktivkohlefilter Gerüche von den...
  • Seite 142 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Auswechseln der UV-Lampen Die UV-Lampen zum Aushärten der 3D-Drucke eine lange aber begrenzte Lebensdauer. Mit Hilfe des UV-Einstellassistenten können Sie ihre Stärke überprüfen und anpassen (siehe „Testen und Kalibrieren der UV-Lampen“ auf Seite 4-81).
  • Seite 143 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenfenster. Danach schließen Sie die Druckerabdeckung und klicken auf Next (Weiter). Abbildung 4-147 Bestätigung Plattform Die Achsen fahren in die Ausgangsstellung.
  • Seite 144 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Entfernen Sie den Stecker der UV-Lampe und den UV- Sicherungsverbinder. Abbildung 4-149 Trennen der Spannungsversorgung für die UV- Lampe Hinweis: Trennen Sie keinesfalls die Kühllüfter von der Stromversorgung. 6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV-Lampe (A), und ziehen Sie die Abdeckung nach oben (B) und dann heraus (C).
  • Seite 145 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Ziehen Sie den UV-Reflektor aus dem UV-Gehäuse heraus. Abbildung 4-151 Entfernen des UV-Lampenreflektors 8. Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die UV-Lampenklemme (2 Schrauben). Abbildung 4-152 Entfernen der Klemme der UV-Lampe 9.
  • Seite 146 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Bevor Sie fortfahren, überprüfen Sie die federbelasteten Stifte. Wenn um die Stifte herum Brandspuren vorhanden sind oder die Stifte locker sind - ihre Federn funktionieren nicht richtig - und den Lampenkolben nicht stützen, fahren Sie mit Schritt...
  • Seite 147 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 12. Drehen Sie die Röhre um 180° (a), und führen Sie den UV-Lampenkolben weiter in den UV-Reflektor ein (b). Achten Sie darauf, dass die Spitze der Glühbirne in Richtung der Öffnung des Reflektors zeigt.
  • Seite 148 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 14. Befestigen Sie die Klemme mit einem 2,5-mm-Inbusschlüssel am UV- Reflektor und fahren Sie mit Schritt fort. Abbildung 4-158 Anbringen der UV-Lampenklemme 15. Überprüfen Sie den neuen UV-Reflektor, und vergewissern Sie sich, dass der schwarze Streifen auf der Innenseite befestigt ist.
  • Seite 149 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 17. Setzen Sie die UV-Reflektoreinheit in das Gehäuse ein, neben den Druckstock. Abbildung 4-159 Druckblock mit UV-Lampenbaugruppe mit korrektem Einlegen des schwarzen Streifens 18. Bringen Sie die UV-Lampenabdeckung wieder an, indem Sie sie in den Schlitz auf der Gehäuseunterseite einschieben, und ziehen Sie die...
  • Seite 150 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 19. Schließen Sie die Stromversorgung und die Sicherungsverbinder wieder Abbildung 4-161 Anschließen der UV-Lampe 20. Bestätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf Next (Weiter).
  • Seite 151 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Assistent schaltet die Lampen ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt. Hinweis: Der jeweilige geprüfte Modus wird in der linken unteren Ecke der Drucker-Bedienoberfläche angezeigt.
  • Seite 152 ❒ Einweghandschuhe (beliebige saubere, puderfreie Schutzhandschuhe) ❒ Scanner Wenden Sie sich an Ihren Kundendienstmitarbeiter, um den von Stratasys empfohlenen Scanner zu erhalten. ❒ eine saubere Transparentfolie (im Startset enthalten) Wichtig: Verwenden Sie keine nicht autorisierte Marke oder Art von Transparenz, da die Ergebnisse möglicherweise nicht korrekt sind.
  • Seite 153 Umgebung kann auch erforderlich sein, wenn nicht installiert) Laden Sie dieses Dienstprogramm vom Software-Download Abschnitt im Stratasys Support Center herunter. Wichtig: Die in diesem Verfahren verwendeten Scannerplatten und Transparentfolien müssen absolut sauber sein, ohne Kratzer, Fingerabdrücke oder andere Markierungen. Verwenden Sie gegebenenfalls einen geeigneten Glasreiniger und ein Reinigungstuch und tragen Sie beim Umgang mit diesen Gegenständen immer Handschuhe.
  • Seite 154 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Sorgen Sie dafür, dass die Bauplattform leer und sauber ist. 6. Legen Sie das leere Transparentblatt bündig an den hinteren und linken Rand des Fachs (Querformat). Abbildung 4-167 Fixieren der Transparenz auf der Plattform 7.
  • Seite 155 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Bestätigen Sie im folgenden Bildschirm die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter). Abbildung 4-169 Transparenzbereitschaft bestätigen Auf der Transparentfolie wird ein Testmuster gedruckt. Dies dauert etwa 10 Minuten.
  • Seite 156 Nachdem Sie das Testmuster auf eine Transparenz gedruckt haben, scannen Sie es zweimal. Außerdem scannen Sie die Referenztransparenz (Rastertransparenz) zweimal. Verwenden Sie den derzeit von Stratasys empfohlenen Scanner. Die Abbildungen in diesem Abschnitt zeigen die Canon CanoScan LiDE 400-Schnittstelle. Wenn Sie die Software für diesen Scanner installieren müssen, laden Sie diese hier herunter: https://www.canon.co.uk/support/consumer_...
  • Seite 157 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wählen Sie das Register Advanced Mode (Erweiterter Modus). 4. Stellen Sie sicher, dass diese Einstellungen wie folgt sind: ❒ Farbmodus: Farbe ❒ Ausgabeauflösung: 1200 dpi ❒ Alle Felder unter Bildeinstellungen: None (Ohne) oder OFF (Aus) Abbildung 4-173 Einstellungen Advanced Mode (Erweiterter Modus) DOC-08040_DE Rev.
  • Seite 158 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Legen Sie die Testvorlage mit der bedruckten Seite nach oben auf die Scannerplatte, so dass die Pfeile an der schwarzen Schiene (unter dem Glas) ausgerichtet sind und die mit "This Face Up - A" markierte Kante an der Unterkante des Scannerglases (am nächsten zu Ihnen) liegt.
  • Seite 159 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Stellen Sie mit dem Cursor den Beschneidungsrahmen (Scanbereich) so ein, dass er das unten gezeigte gedruckte Muster umgibt. Abbildung 4-176 Anpassen des Beschneidungsrahmens (Scanbereich) 10. Klicken Sie auf Scan (Scannen).
  • Seite 160 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 11. Wenn der Scanvorgang abgeschlossen ist, wählen Sie Scan other images (Andere Bilder scannen) im Dialogfeld und klicken Sie auf OK. Abbildung 4-177 Auswahl nach dem Scannen des Testmusters Wenn dieses Dialogfeld nicht angezeigt wird, klicken Sie auf Preferences (Einstellungen) (am unteren Rand der Schnittstelle) und in der Scan Registerkarte wählen Sie Display the dialog to select next action...
  • Seite 161 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 20. Wenn der Scanvorgang abgeschlossen ist, wählen Sie Retouch and save the image (Retuschieren und Bild speichern) im Dialogfeld und klicken Sie auf OK. Wichtig: Speichern Sie die Bilder als JPG-Dateien.
  • Seite 162 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Transparenzen analysieren Nachdem Sie das Testmuster und das Referenzgitter gescannt haben, analysieren Sie sie im Dienstprogramm für Farbgleichmäßigkeit, und die Pixelkorrekturwerte werden berechnet. So analysieren Sie die gescannten Transparenzen: 1. Öffnen Sie das auf dem Computer GrabCAD Print installierte Dienstprogramm für Farbgleichmäßigkeit.
  • Seite 163 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-180 Bildschirm Enter Pixel Correction (Pixelkorrektur eingeben) im Dienstprogramm Die Ergebnisdatei wird im selben Ordner wie die gescannten JPG-Dateien gespeichert. Dieser Ordner enthält auch eine Protokolldatei und die Analyse jedes Scans.
  • Seite 164 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-182 Der Assistent für Farbgleichmäßigkeit wurde im Menü Wizards (Assistenten) aktiviert DOC-08040_DE Rev. U 4-132...
  • Seite 165 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Dynamischer Düsentest Führen Sie den dynamischen Düsentest aus, wenn Sie vermuten, dass die schlechte Qualität von 3D-Drucken durch verstopfte oder defekte Düsen in den Druckköpfen verursacht wird, auch wenn dies durch den Patterntest nicht nachgewiesen wurde.
  • Seite 166 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers ………… Abbildung 4-184 Dynamische Düsentest-Muster ❒ Im linken Muster oben sind keine Lücken zu sehen. ❒ Im rechten Muster oben sind nur zwei Lücken zu sehen. Das ist akzeptabel. Viele Lücken im Muster weisen darauf hin, dass viele Düsen im Druckkopf nicht funktionieren.
  • Seite 167 Eine große Anzahl von Hardwaredefekten (oder Fast- Defekten) warnt Sie vor möglichen Druckproblemen bei aktuellen oder zukünftigen Jobs. Stratasys empfiehlt die Durchführung der eingebauten Prüfungen in folgenden Fällen: Routinemäßig einmal innerhalb von zwei Wochen Als Systemüberprüfung vor wichtigen (langen) Jobs Bei Bedarf für die Fehlersuche...
  • Seite 168 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Um den Bildschirm für die eingebauten Prüfungen zu öffnen, gehen Sie folgendermaßen vor: • Wählen Sie im Menü Options (Optionen) den Punkt Built-In Tests (Eingebaute Prüfungen) aus. • Drücken Sie Strg+Alt+B.
  • Seite 169 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Prüfliste Bezeichnung der Prüfung In dieser Spalte werden alle Prüfungen und Kontrollkästchen für die Auswahl in einer Liste angezeigt. Um die erforderlichen Prüfungen auszuwählen, markieren Sie die entsprechenden Kontrollkästchen. Zum Aufheben einer Auswahl klicken Sie nochmals.
  • Seite 170 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Eingebaute Prüfungen ausführen So führen Sie die ausgewählten Prüfungen durch: ➢ Klicken Sie auf Nachdem Sie eine Prüfung ausgeführt haben, werden die Schaltflächen Save (Speichern) und View (Anzeigen) dem Bildschirm Built-in Tests (Eingebaute Prüfungen) hinzugefügt.
  • Seite 171 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Prüfergebnisse Speichern und Anzeigen eines Berichts aller Prüfungen: ➢ Verwenden Sie die Befehlsschaltflächen Save (Speichern) und View (Anzeigen). Befehlsschaltflächen Klicken Sie auf die Befehlsschaltflächen rechts auf dem Bildschirm, um folgende Befehle auszulösen: Run (Ausführen)
  • Seite 172 Die folgende Tabelle enthält die Bezeichnung jeder Prüfung im Zyklus der eingebauten Prüfungen mit einer Beschreibung und Angabe einer möglichen Ursache für den nicht erfolgreichen Abschluss. Sollten Sie Hilfe benötigen, setzen Sie sich mit Ihrem zuständigen Stratasys-Kundendienst in Verbindung. Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht...
  • Seite 173 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss RFID Prüft das Vorhandensein von • Fehlerhaftes RFID-Lesegerät. RFID-Tags auf Materialkartuschen • Fehlerhafte Stromversorgung für und testet sie (indem Daten auf RFID-Lesegerät.
  • Seite 174 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss Verriegelung Prüft die Verriegelung des • Fehler Druckerdeckels. Verriegelungsmechanismus. • Fehlerhafte Verriegelung. • Kabel nicht angeschlossen. Versionstests Überprüft die Kompatibilität...
  • Seite 175 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen des Abfallbehälters Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Sicherheit und des Umweltschutzes wird dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt.
  • Seite 176 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der Abfallbehälter besteht aus einem Kunststoffbehälter in einem Pappkarton. Normalerweise wird der Abfall zusammen mit dem Behälter einschließlich Kartongehäuse entsorgt. Hierzu muss ein neues Kartongehäuse gefaltet und mit einem neuen Kunststoffbehälter versehen werden, bevor Sie diesen Abfallbehälter in den Drucker einsetzen können.
  • Seite 177 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Schrauben Sie die Kappe der Abfallentleerungsleitung ab, und schrauben Sie sie auf den neuen Behälter. 6. Verschließen Sie den vollen Behälter mit der Abdeckung, die mit dem neuen Abfallbehälter mitgeliefert wurde.
  • Seite 178 Stratasys J750/J735/J720 Bedienerhandbuch 4 Bedienung und Wartung des Druckers Achtung Verwenden Sie keine Scheuermittel oder Reinigungsflüssigkeiten, die Ammoniak, Alkohol, Aceton, Benzin, Kohlenstoff oder Tetrachlorid enthalten. Diese Materialien können die Oberfläche dauerhaft beschädigen. So reinigen Sie den UV-Bildschirm: 1. Blasen Sie Oberflächenstaub ab.
  • Seite 179 Handhabung der Modelle Entfernen von 3D-Drucken nach dem Druck Entfernen des Stützmaterials Stützmaterial von Hand entfernen Stützmaterial mit Wasserdruck entfernen SUP705-/705B mit Natronlauge entfernen SUP706/706B mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente 3D-Drucke Aufbewahrung von 3D-Drucken DOC-08040_DE Rev. U...
  • Seite 180 Stratasys J750/J735/J720 Bedienerhandbuch 5 Handhabung der Modelle Entfernen von 3D-Drucken nach dem Druck Wenn der Druckvorgang abgeschlossen ist, sollten Sie die 3D-Drucke so weit wie möglich abkühlen lassen, bevor Sie sie anfassen. Wenn keine zusätzlichen 3D-Drucke auf dem Drucker hergestellt werden müssen, sollten Sie die gedruckten 3D-Drucke bei geschlossener Abdeckung möglichst lange...
  • Seite 181 Stratasys J750/J735/J720 Bedienerhandbuch 5 Handhabung der Modelle Center oder wenden Sie sich an einen Stratasys 3D-Druckexperten. Die folgenden Arten von Stützmaterial sind verfügbar: • SUP705/705B, ein gelartiges Stützmaterial. • SUP706/706B, ein leicht zu entfernendes Stützmaterial, das sich in einer Lösung aus Natronlauge und Natriummetasilikat auflöst.
  • Seite 182 5 Handhabung der Modelle Stützmaterial mit Wasserdruck entfernen Bei den meisten 3D-Drucken entfernt man das Stützmaterial am besten mit einem Hochdruck-Wasserstrahl. Ein für diese Zwecke geeignetes Gerät ist die Balco-WaterJet-Reinigungseinheit. Dieses Gerät wird von Stratasys vertrieben. Abbildung 5-1 Balco-WaterJet-Reinigungseinheit Um ein Modell mit diesem System zu reinigen, richten Sie den 3D-Druck und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus.
  • Seite 183 Stratasys J750/J735/J720 Bedienerhandbuch 5 Handhabung der Modelle SUP705-/705B mit Natronlauge entfernen Tauchen Sie die 3D-Drucke in eine einprozentige Lösung aus Natronlauge, um das Stützmaterial aus schwer zugänglichen Stellen zu entfernen und dem 3D- Druck eine glatte, saubere Oberfläche zu geben. Wie lange Sie den 3D-Druck in die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der...
  • Seite 184 Dabei werden die 3D-Drucke unmittelbar nach dem Drucken intensivem Licht ausgesetzt. Methoden und Anweisungen zum Photobleichen sind in den Best Practices für das jeweilige klare Material beschrieben. Diese sind auf der Seite Transparente Materialien im Stratasys Support Center verfügbar. Siehe die Best Practices für: VeroClear RGD810 VeroUltra Clear RGD820 Aufbewahrung von 3D-Drucken 3D-Drucke härten beim Drucken aus und sind danach lange Zeit sicher und...
