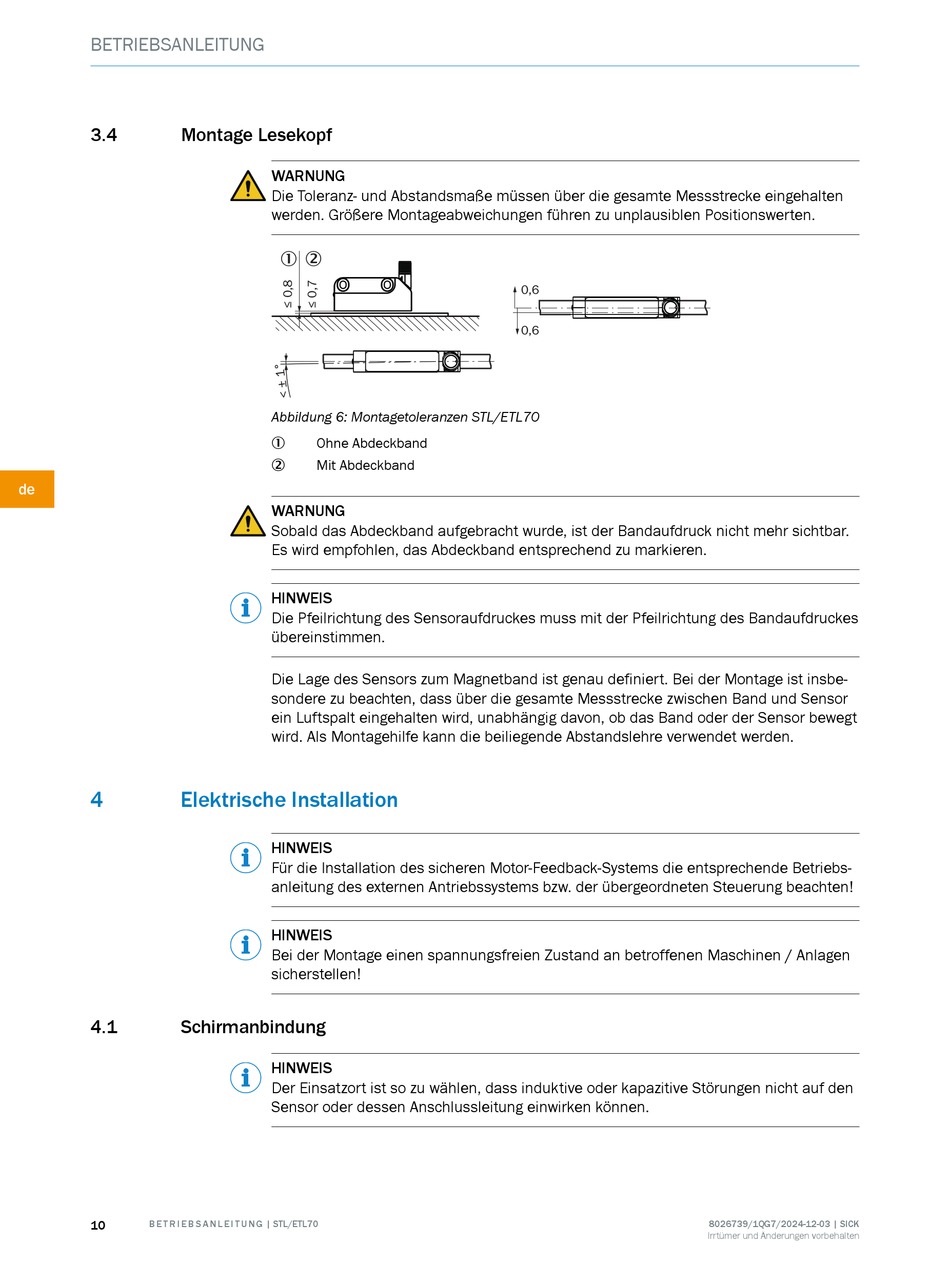

BETRIEBSANLEITUNG
3.4
Montage Lesekopf
de
4
Elektrische Installation
4.1
Schirmanbindung
10
B E T R I E B S A N L E I T U N G | STL/ETL70
WARNUNG
Die Toleranz- und Abstandsmaße müssen über die gesamte Messstrecke eingehalten
werden. Größere Montageabweichungen führen zu unplausiblen Positionswerten.
1 2
Abbildung 6: Montagetoleranzen STL/ETL70
Ohne Abdeckband
1
Mit Abdeckband
2
WARNUNG
Sobald das Abdeckband aufgebracht wurde, ist der Bandaufdruck nicht mehr sichtbar.
Es wird empfohlen, das Abdeckband entsprechend zu markieren.
HINWEIS
Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des Bandaufdruckes
übereinstimmen.
Die Lage des Sensors zum Magnetband ist genau definiert. Bei der Montage ist insbe‐
sondere zu beachten, dass über die gesamte Messstrecke zwischen Band und Sensor
ein Luftspalt eingehalten wird, unabhängig davon, ob das Band oder der Sensor bewegt
wird. Als Montagehilfe kann die beiliegende Abstandslehre verwendet werden.
HINWEIS
Für die Installation des sicheren Motor-Feedback-Systems die entsprechende Betriebs‐
anleitung des externen Antriebssystems bzw. der übergeordneten Steuerung beachten!
HINWEIS
Bei der Montage einen spannungsfreien Zustand an betroffenen Maschinen / Anlagen
sicherstellen!
HINWEIS
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf den
Sensor oder dessen Anschlussleitung einwirken können.
0,6
0,6
8026739/1QG7/2024-12-03 | SICK
Irrtümer und Änderungen vorbehalten
