Endress+Hauser RN22 Kurzanleitung Seite 4

KA01449K
2. - mit 3.1/2.1 verbinden
 Die Umschaltung der Betriebsart erfolgt automatisch.
Anschluss für Betrieb mit passivem Ausgang:
1. + mit 3.1/2.1 verbinden.
2. - mit 3.2/2.2 verbinden
 Die Umschaltung der Betriebsart erfolgt automatisch.
An den HART-Anschlussösen können HART-Kommunikatoren ange-
schlossen werden. Auf eine ausreichende externe Bürde (≥ 230 Ω) im
Ausgangsstromkreis ist zu achten.
Anschluss Versorgungsspannung
Die Spannungsversorgung kann über die Anschlussklemmen 1.1 und 1.2 oder
den Tragschienen-Busverbinder erfolgen.
Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis
nach UL/EN/IEC 61010-1, Kap. 9.4 und Anforderungen Tabelle 18,
gespeist werden.
Anzeige- und Bedienelemente
6
5

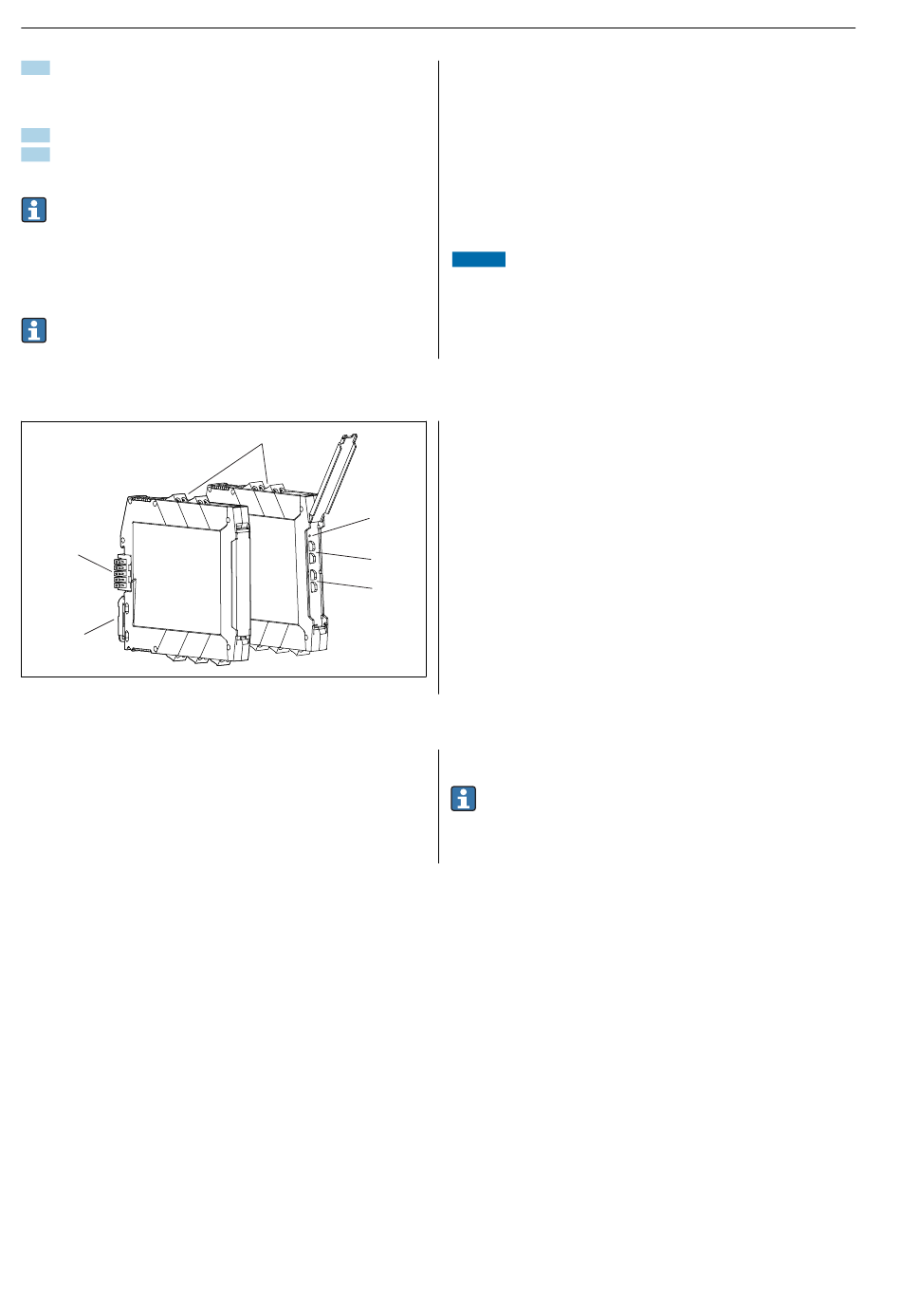

 4 Anzeige- und Bedienelemente
Wartung und Reinigung
Für das Gerät sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich.
Reinigung nicht mediumsberührender Oberflächen
• Empfehlung: Trockenes oder leicht mit Wasser angefeuchtetes, fusselfreies
Tuch verwenden.
• Keine scharfen Gegenstände oder aggressive Reinigungsmittel verwenden, die
Oberflächen (z. B. Displays, Gehäuse) und Dichtungen angreifen.
4
1
2
3
4
Einspeisung mittels Einspeise- und Fehlermeldemodul
Zur Einspeisung der Versorgungsspannung auf den Tragschienen-Busverbinder
wird das Einspeise- und Fehlermeldemodul RNF22 empfohlen. Mit dieser Option
ist ein Gesamtstrom von 3,75 A möglich.
Einspeisung in den Tragschienen-Busverbinder über
Anschlussklemmen
Angereihte Geräte können bis zu einer Gesamtstromaufnahme von 400 mA über
die Anschlussklemmen des Gerätes versorgt werden. Die Verbindung erfolgt
über den Tragschienen-Busverbinder. Es wird empfohlen, eine 630 mA Siche-
rung (mittelträge oder träge) vorzuschalten.
HINWEIS
Die gleichzeitige Einspeisung über Anschlussklemmen und Tragschienen-
Busverbinder ist nicht erlaubt! Der Abgriff von Energie aus dem Tragschie-
nen-Busverbinder zur Weiterleitung ist nicht erlaubt.
‣
Niemals die Versorgungsspannung direkt an den Tragschienen-Busverbinder
anschließen!
1 Steckbare Schraub- oder Push-in Anschlussklemme
2 LED grün "On" Spannungsversorgung
3 Anschlussösen zur HART Kommunikation (Kanal 1)
4 Anschlussösen zur HART Kommunikation (Kanal 2, Option)
5 Hutschienen-Clip für Tragschienenmontage
6 Tragschienen-Busverbinder (optional)
Bedienung vor Ort
Hardwareeinstellungen/Konfiguration
Am Gerät sind zur Inbetriebnahme keine manuellen Hardwareeinstellungen vor-
zunehmen.
Für den Anschluss von 2- oder 4-Leiter-Messumformern ist die unterschiedliche
Klemmenbelegung zu beachten. Ausgangsseitig erfolgt eine Erkennung des
angeschlossenen Systems und eine automatische Umschaltung zwischen
aktivem und passivem Betrieb.
• Keinen Hochdruckdampf verwenden.
• Schutzart des Gerätes beachten.
Das verwendete Reinigungsmittel muss mit den Werkstoffen der Geräte-
konfiguration verträglich sein. Keine Reinigungsmittel mit konzentrierten
Mineralsäuren, Laugen oder organischen Lösemitteln verwenden.
