Endress+Hauser RN22 Kurzanleitung Seite 2

KA01449K
Produktidentifizierung
Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:
• Typenschildangaben
• Seriennummer vom Typenschild in Device Viewer eingeben
(www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Über-
sicht zum Umfang der mitgelieferten Technischen Dokumentation werden
angezeigt.
• Seriennummer vom Typenschild in die Endress+Hauser Operations App einge-
ben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-
Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum
Umfang der zugehörigen Technischen Dokumentation werden angezeigt.
Typenschild
Das richtige Gerät?
Folgende Informationen zum Gerät sind dem Typenschild zu entnehmen:
• Herstelleridentifikation, Gerätebezeichnung
• Bestellcode
• Erweiterter Bestellcode
• Seriennummer
• Messstellenbezeichnung (TAG) (optional)
• Technische Werte, z. B. Versorgungsspannung, Stromaufnahme, Umgebungs-
temperatur, Kommunikationsspezifische Daten (optional)
• Schutzart
• Zulassungen mit Symbolen
Montage
Montagebedingungen
Abmessungen
Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 12,5 mm (0,49 in) x
116 mm (4,57 in) x 107,5 mm (4,23 in)
Montageort
Das Gerät ist zur Montage auf 35 mm (1,38 in) Hutschienen nach IEC 60715
(TH35) konzipiert.
HINWEIS
‣
Für den Einsatz im explosionsgefährdeten Bereich sind die Grenzwerte der
Zertifikate und Zulassungen einzuhalten.
Wichtige Umgebungsbedingungen
Umgebungstempe- –40 ... 60 °C
raturbereich (–40 ... 140 °F)
Schutzart IP 20
Verschmutzungs- 2
grad
Einsatzhöhe ≤ 2 000 m (6 562 ft)
Montage Tragschienen-Busverbinder
Bei Einsatz des Tragschienen-Busverbinders zur Spannungsversorgung,
diesen VOR der Gerätemontage auf die Hutschiene aufrasten. Hierbei
unbedingt die Aufrastrichtung von Modul und Tragschienen-Busverbinder
beachten: Rastfuß unten und Steckerteil links!
Elektrischer Anschluss
Anschlussbedingungen
Für den elektrischen Anschluss an Schraub- oder Push-in Anschlussklemmen
wird ein Schlitzschraubendreher benötigt.
2
Lagerungstempera- –40 ... 80 °C
tur (–40 ... 176 °F)
Überspannungskate- II
gorie
Luftfeuchte 5 ... 95 %
Isolationsklasse Class III
• Verweis auf Sicherheitshinweise (XA) (optional)
‣
Angaben auf dem Typenschild mit Bestellung vergleichen.
Name und Adresse des Herstellers
Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG
Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang oder
Lagerung und Transport
Lagerungstemperatur: –40 ... +80 °C (–40 ... +176 °F)
Maximale relative Luftfeuchtigkeit: < 95 %
Bei Lagerung und Transport das Gerät so verpacken, dass es zuverlässig
vor Stößen und äußeren Einflüssen geschützt wird. Die Originalverpa-
ckung bietet optimalen Schutz.
Bei Lagerung folgende Umgebungseinflüsse unbedingt vermeiden:
• Direkte Sonneneinstrahlung
• Nähe zu heißen Gegenständen
• Mechanische Vibration
• Aggressive Medien
1.
1.
2.

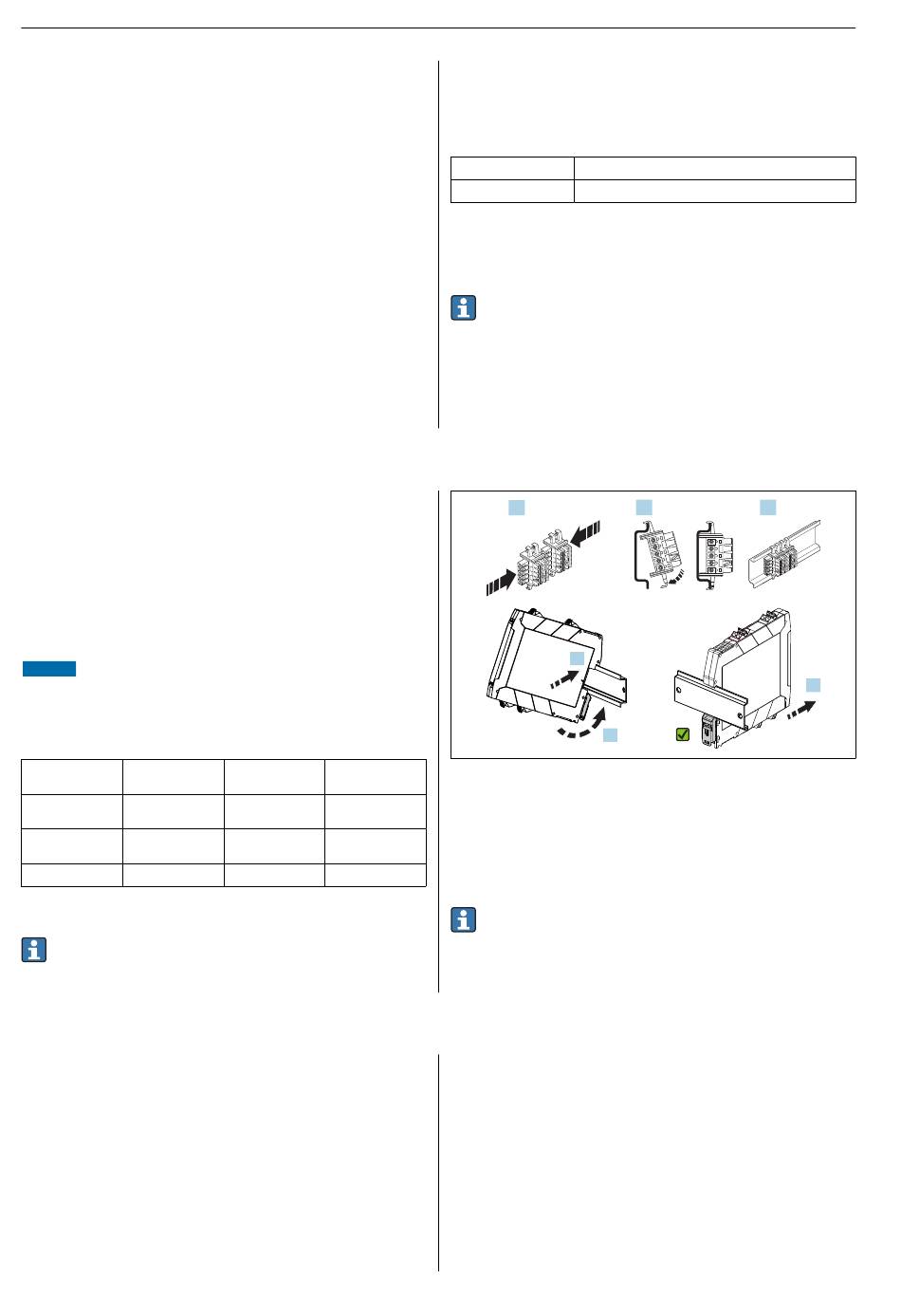

 1 Montage Tragschienen-Busverbinder 12,5 mm (0,5 in) (oben) sowie Montage auf Hut-
schiene (unten)
Montage Hutschienengerät
Das Gerät ist in beliebiger Einbaulage (horizontal oder vertikal) ohne seitlichen
Abstand zu benachbarten Geräten auf Hutschiene montierbar. Hierfür ist kein
Werkzeug erforderlich. Zur Endabstützung des Gerätes werden Endhalter (Typ
"WEW 35/1" oder gleichwertig) auf der Hutschiene empfohlen.
Bei der Installation mehrerer Geräte nebeneinander ist zu beachten, dass
die maximale Seitenwandtemperatur der einzelnen Geräte von
80 °C (176 °F) nicht überschritten wird. Wenn dies nicht gewährleistet
werden kann, Geräte auf Abstand montieren oder für ausreichende Küh-
lung sorgen.
www.endress.com
2. 3.
Endress+Hauser
3.
