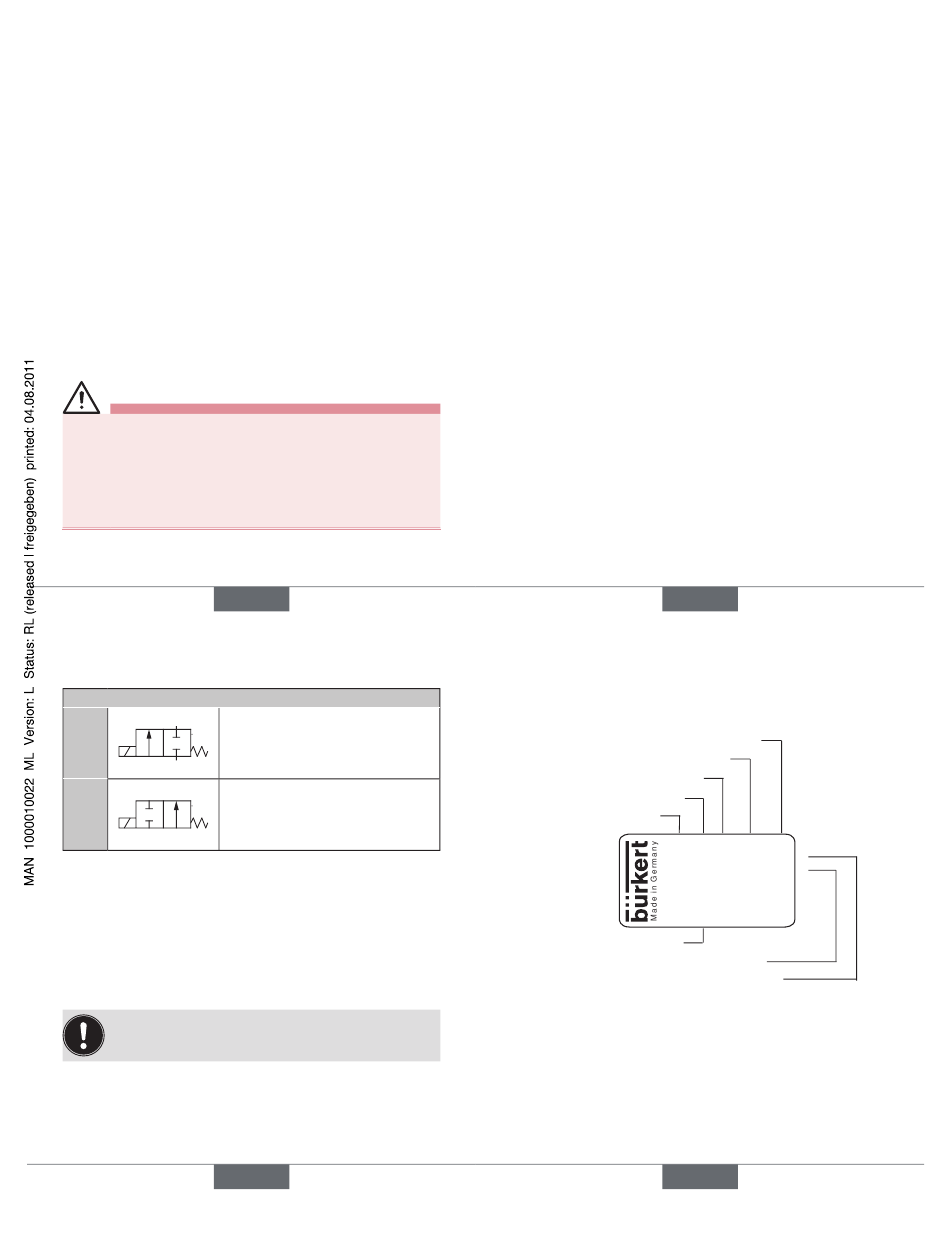

7. Technische daTen
7.1. konformität
Das Magnetventil, Typ 6013 ist konform zu den EG-Richt-
linien entsprechend der EG-Konformitätserklärung.
7.2. normen
Durch folgende Normen wird die Konformität mit den EG-
Richtlinien erfüllt.
EN 60079-0, EN 60079-7, EN 60079-18, EN 61241-0,
EN 61241-1, EN 13463-1
7.3. betriebsbedingungen
Warnung!
Wärmequellen oder Temperaturschwankungen
können Fehlfunktionen oder Undichtheiten bewirken.
• Bei Einsatz im Außenbereich das Gerät nicht unge-
schützt den Witterungsverhältnissen aussetzen!
• Wärmequellen vermeiden, die zur Überschreitung des
zulässigen Temperaturbereichs führen können.
deutsch
42
7.5. fluidische daten
Wirkungsweisen
2 (A)
A
2/2 Wege-Ventil, direktwirkend,
(NC)
in Ruhestellung geschlossen
1 (P)
2 (B)
B
2/2 Wege-Ventil, direktwirkend,
(NO)
in Ruhestellung offen
1 (P)
Tab. 1: Wirkungsweise
Druckbereich siehe Typschild
Leitungsanschlüsse Typ 6013:
Typ 6013A:
Die auf dem Typschild angegebene Daten für
Spannung, Stromart und Druck beachten.
deutsch
44
All manuals and user guides at all-guides.com
G1/8, G1/4, G3/8,
Flansch
G1/8, G1/4
Umgebungstemperatur: -10 ... +55 °C
Mediumstemperatur:
bei FKM -10 ... +100°C (PA-Spule)
-10 ... +120°C (Epoxid-Spule)
bei PTFE/Graphit -10 ... +180°C
WWB
bei FKM -10 ... +100°C (AC)
-10 ... +120°C (DC)
Medien neutrale gasförmige und flüssige Medien
(z. B. Druckluft, Wasser, Hydrauliköl)
die Gehäuse und Dichtwerkstoffe nicht
angreifen (siehe Beständigkeitstabelle)
Viskosität max. 21 mm²/s
Schutzart IP65 nach EN 60529 mit Gerätesteckdose
7.4. mechanische daten
Maße siehe Datenblatt
Gehäusematerial Typ 6013: Messing,
Typ 6013A: Messing,
Dichtungsmaterial FKM, PTFE/Graphit
EPDM auf Anfrage
deutsch
7.6. Typschild (beispiel)
Gehäusewerkstoff
Dichtwerkstoff
Nennweite
Wirkungsweise
Typ
6013 A 2,0 FKM MS
G1/8 PN 0 - 10 bar
24V
00450000
Ident-Nr.
Spannung-Frequenz-Leistung
Anschluss-Nenndruck
deutsch
Type 6013
Edelstahl 1.4305
Edelstahl 1.4305
43
50Hz 7W
CE
WXXXX
