Verwandte Anleitungen für Elcometer 3092
Inhaltszusammenfassung für Elcometer 3092
- Seite 1 Elcometer 3092 Sclerometer Härteprüfstift Bedienungsanleitung www.elcometer.com...
- Seite 2 Alle Rechte vorbehalten. Es dürfen keine Teile dieses Dokuments vervielfältigt, übertragen, umgeschrieben, gespeichert oder übersetzt werden (gleich welcher Form; mechanisch, elektronisch oder auf andere Weise) ohne die vorherige schriftliche Genehmigung durch Elcometer Limited. Eire Kopie dieser Gebraughsanweisung ist als Download auf unserer Webseite zu erhalten Bitte klicken sie auf www.elcometer.com...
-
Seite 3: Inhaltsverzeichnis
INHALT Kapital Seite Über dieses Prüfinstrument ..........................3 Einstellen der Andruckkraft..........................5 Eine Oberfläche prüfen ............................9 Pflege und Wartung ............................... 10 Technische Daten..............................10 Ersatzteile und Zubehör............................11 ................................. 12 Ähnliche Artikel www.elcometer.com... -
Seite 4: Über Dieses Prüfinstrument
Beschichtungen und Beton. Unsere Produkte decken alle Aspekte der Beschichtungsprüfung ab: von der Entwicklung bis hin zur Applikation und Überprüfung nach der Beschichtung. Dieser Elcometer 3092 Sclerometer Härteprüfstift ist ein führendes Produkt. Mit dem Erwerb dieses Prüfgerätes haben Sie nun Zugang zum weltweiten Service- und Support Netzwerk von Elcometer Limited. -
Seite 5: Eigenschaften

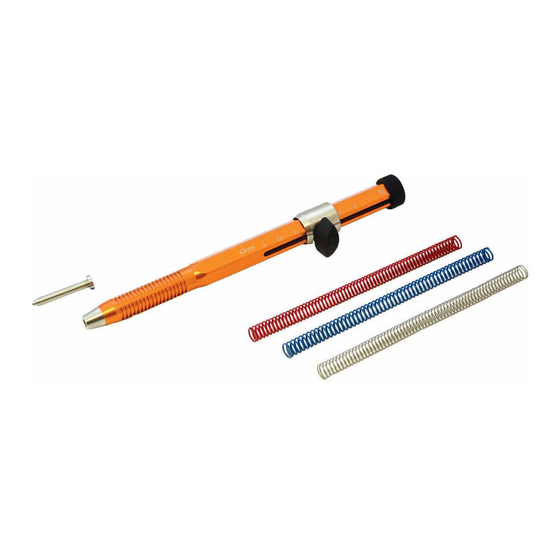

3 Federn(grau, rot und blau) Ÿ Etui Ÿ Bedienungsanleitung Ÿ Der Elcometer 3092 Härteprüfstift wird in einem Etui geliefert. Bitte stellen Sie sicher, dass Verpackungsmaterialien entsprechend den gültigen lokalen Vorschriften entsorgt werden. Für Fragen hierzu wenden Sie sich bitte an Ihre örtlichen Behörden. www.elcometer.com... -
Seite 6: Einstellen Der Andruckkraft
Bitte nehmen Sie sich ein wenig Zeit, diese Bedienungsanleitung zu lesen, damit Sie danach alle Vorteile Ihres neuen Elcometer 3092 Sclerometer Härteprüfstifts nutzen können. Bitte zögern Sie nicht, Elcometer oder einen Elcometer Händler zu kontaktieren, falls Sie Fragen haben. 2 EINSTELLEN DER ANDRUCKKRAFT Die auf die Oberfläche ausgeübte Andruckkraft der Prüfspitze wird von der gewählten Spiralfeder... -
Seite 7: Feder Einsetzen Und Justieren
2.2 FEDER EINSETZEN UND JUSTIEREN 1 Drehen Sie die Stellschraube auf um den Federdruck zu lockern. 2. Drehen Sie die gerändelte Endkappe auf und entfernen diese. 3. Ziehen Sie den Anschlagring vom Gehäuse des Sclerometers. www.elcometer.com... - Seite 8 2.2 FEDER EINSETZEN UND JUSTIEREN (Fortsetzung) Entfernen Sie die Feder. 5. Wählen Sie die geeignete Feder und setzen Sie sie in das Sclerometer ein. 6. Montieren Sie wieder den Anschlagring an. www.elcometer.com...
- Seite 9 Sie sie zu. 8. Wählen Sie die Skala entsprechend der Farbe der verwendeten Feder und stellen die Prüfspitze durch Verschieben des Anschlagringes auf die gewünschte Andruckkraft ein. 9. Drehen Sie die Stellschraube zu. Das Messgerät ist nun korrekt eingestellt und einsatzbereit. www.elcometer.com...
-
Seite 10: Eine Oberfläche Prüfen
3. Prüfen Sie die Oberfläche auf Spuren die durch die Prüfspitze erzeugt wurden. Eine Beleuchtung von hinten kann die Erkennung von Kratzspuren erleichtern. Liegt keine Beschädigung der Oberfläche vor, so erhöhen Sie die Belastung durch Wiederholen der Schritte 1 bis 3, bis Kratzspuren erkennbar sind. www.elcometer.com... -
Seite 11: Pflege Und Wartung
4 PFLEGE UND WARTUNG Der Elcometer 3092 Sclerometer Härteprüfstift wurde so konstruiert, dass er unter normalen Umständen über viele Jahre hinweg zuverlässige Dienste verrichten wird. Eine speziell Pflege ist unter normalen Einsatzbedingungen nicht notwendig. Prüfen Sie vor jeder Anwendung die Spitze auf Beschädigungen und Verschmutzungen. Reinigen oder ersetzen Sie falls notwendig die Prüfspitze in einem solchen Fall. -
Seite 12: Ersatzteile Und Zubehör
6 ERSATZTEILE UND ZUBEHÖR Ihr Elcometer 3092 Sclerometer wird mit sämtlichem notwendigen Zubehör geliefert um mit einer Prüfung umgehend beginnen zu können. Über die Lebensdauer des Gerätes hinaus kann es notwendig werden, nachfolgendes Zubehör oder Ersatzteile auszutauschen: 6.1 SPIRALFEDERN Farbe... -
Seite 13: Ähnliche Artikel
Härteprüfstiftes könne ebenfalls von nachstehenden Elcometer Produkten profitieren: Elastizitäts- und Formbeständigkeits-Prüfgeräte. Ÿ Farbmessgeräte Ÿ Erscheinungsprüfgeräte Ÿ Waschbeständigkeits- und Abriebprüfgeräte Ÿ Für nähere Informationen wenden Sie sich bitte an Elcometer Limited, Ihren örtlichen Händler oder besuchen Sie unsere Webseite www.elcometer.com www.elcometer.com...
